Руководство по ремонту Форд Эскейп 2020-2023 гг. / Кузов и краска / Кузов и краска / Зеркала заднего вида / Диагностика и проверка - Зеркала заднего вида

Ford Escape: Зеркала заднего вида / Диагностика и проверка - Зеркала заднего вида

Таблица диагностических кодов неисправностей (DTC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Таблица диагностических кодов неисправностей


Модуль код неисправности Описание Действие
ДДМ B1163:11 Выход обогревателя левого зеркала: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту B
ДДМ B1163:15 Выход обогревателя левого зеркала: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту B
ДДМ B1C09:01 Мотор левого/правого зеркала со стороны водителя: общая электрическая неисправность ПЕРЕЙТИ к пинпойнт-тесту А
ДДМ B1C09:13 Мотор левого/правого зеркала со стороны водителя: обрыв цепи ПЕРЕЙТИ к пинпойнт-тесту А
ДДМ B1C10:01 Двигатель подъема/опускания зеркала водителя: общая электрическая неисправность ПЕРЕЙТИ к пинпойнт-тесту А
ДДМ B1C10:13 Электродвигатель водительского зеркала вверх/вниз: обрыв цепи ПЕРЕЙТИ к пинпойнт-тесту А
ДДМ B1C13:12 Обратная связь электродвигателя подъема/опускания зеркала водителя: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту C
ДДМ B1C13:14 Обратная связь электродвигателя подъема/опускания зеркала водителя: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту C
ДДМ B1C14:12 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту C
ДДМ B1C14:14 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту C
ДПМ B1164:11 Выход обогревателя правого зеркала: короткое замыкание на массу ПЕРЕЙТИ к точечному тесту B
ДПМ B1164:15 Выход обогревателя правого зеркала: короткое замыкание на батарею или обрыв ПЕРЕЙТИ к точечному тесту B
ДПМ B1C11:01 Электродвигатель пассажирского левого/правого зеркала: общая электрическая неисправность ПЕРЕЙТИ к пинпойнт-тесту А
ДПМ B1C11:13 Электродвигатель левого/правого зеркала со стороны пассажира: обрыв цепи ПЕРЕЙТИ к пинпойнт-тесту А
ДПМ B1C12:01 Электродвигатель пассажирского зеркала вверх/вниз: общая электрическая неисправность ПЕРЕЙТИ к пинпойнт-тесту А
ДПМ B1C12:13 Электродвигатель пассажирского зеркала вверх/вниз: обрыв цепи ПЕРЕЙТИ к пинпойнт-тесту А
ДПМ B1C15:12 Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту C
ДПМ B1C15:14 Обратная связь электродвигателя пассажирского зеркала заднего вида вверх/вниз: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту C
ДПМ B1C16:12 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на батарею ПЕРЕЙТИ к точечному тесту C
ДПМ B1C16:14 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на массу или обрыв ПЕРЕЙТИ к точечному тесту C

Таблица глобальных кодов симптомов клиентов (GCSC)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).


Симптом Действие
Помощь водителю и информация > Слепая зона (BLIS)/Поперечное движение > Управление > Не работает ПЕРЕЙТИ к точному тесту J
Освещение/Стекло/Зрение > Зеркало > Вид сзади > Появление ПЕРЕЙТИ к точному тесту K
Освещение/Стекло/Зрение > Зеркало > Вид сзади > Не работает ПЕРЕЙТИ к точному тесту K
Освещение/Стекло/Зрение > Зеркало > Вид сзади > Свободный/прикрепленный ПЕРЕЙТИ к точечному тесту L
Освещение/Стекло/Зрение > Зеркало > Сторона > Появление ПЕРЕЙТИ к точечному тесту C
Освещение/Стекло/Зрение > Зеркало > Сторона > Появление ПЕРЕЙТИ к точному тесту D
Освещение/Стекло/Зрение > Зеркало > Сторона > Появление ПЕРЕЙТИ к точечному тесту E
Освещение/Стекло/Зрение > Зеркало > Сторона > Появление ПЕРЕЙТИ к пинпойнт-тесту F
Освещение/Стекло/Зрение > Зеркало > Сторона > Не работает ПЕРЕЙТИ к пинпойнт-тесту А
Освещение/Стекло/Зрение > Зеркало > Сторона > Не работает ПЕРЕЙТИ к точечному тесту B
Освещение/Стекло/Зрение > Зеркало > Сторона > Не работает ПЕРЕЙТИ к точечному тесту C
Освещение/Стекло/Зрение > Зеркало > Сторона > Не работает ПЕРЕЙТИ к точечному тесту E
Освещение/Стекло/Зрение > Зеркало > Сторона > Не работает ПЕРЕЙТИ к пинпойнт-тесту G
Освещение/Стекло/Зрение > Зеркало > Сторона > Свободный/прикрепленный ПЕРЕЙТИ к точному тесту D
Освещение/Стекло/Зрение > Зеркало > Сторона > Свободный/прикрепленный ПЕРЕЙТИ к точному тесту M
Освещение/Стекло/Зрение > Зеркало > Сторона > Свободный/прикрепленный ПЕРЕЙТИ к точному тесту N
Освещение/Стекло/Зрение > Зеркало > Сторона > Свободный/прикрепленный ПЕРЕЙТИ к точечному тесту O
Освещение/Стекло/Зрение > Зеркало > Сторона > Ручная функция ПЕРЕЙТИ к точному тесту D
Освещение/Стекло/Зрение > Зеркало > Сторона > Функция питания ПЕРЕЙТИ к пинпойнт-тесту А
Освещение/Стекло/Зрение > Разморозка > Зеркало > Не работает ПЕРЕЙТИ к точечному тесту B
Освещение/Стекло/Зрение > Разморозка > Зеркало > Не работает ПЕРЕЙТИ к пинпойнт-тесту F
Освещение/Стекло/Зрение > Разморозка > Зеркало > Остается включенным ПЕРЕЙТИ к точечному тесту B
Освещение/Стекло/Зрение > Наружное освещение > Сигнал поворота > Не работает ПЕРЕЙТИ к точечному тесту I
Освещение/Стекло/Зрение > Наружное освещение > Сигнал поворота > Остается включенным ПЕРЕЙТИ к точечному тесту I
Освещение/Стекло/Зрение > Наружное освещение > Лужа > Не работает ПЕРЕЙТИ к точному тесту H
Освещение/Стекло/Зрение > Наружное освещение > Лужа > Остается включенным ПЕРЕЙТИ к точному тесту H
Освещение/Стекло/Зрение > Шум > Зеркало > Всегда ПЕРЕЙТИ к точечному тесту O
Освещение/Стекло/Зрение > Шум > Зеркало > прерывистый ПЕРЕЙТИ к точечному тесту O

Таблица симптомов

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Таблица симптомов: Зеркала заднего вида — снаружи

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.

Состояние Действие
Одно или оба наружных зеркала складываются внутрь из-за давления ветра ПЕРЕЙТИ к точному тесту D
Оба наружных зеркала не работают (с зеркалами с памятью или без них) ПЕРЕЙТИ к точечному тесту E
Одно зеркало не работает/работает неправильно ПЕРЕЙТИ к пинпойнт-тесту А
Горизонтальная или вертикальная операция одного зеркала не работает должным образом ПЕРЕЙТИ к пинпойнт-тесту А
Функция вызова памяти наружных зеркал заднего вида не работает/работает неправильно ПЕРЕЙТИ к точечному тесту C

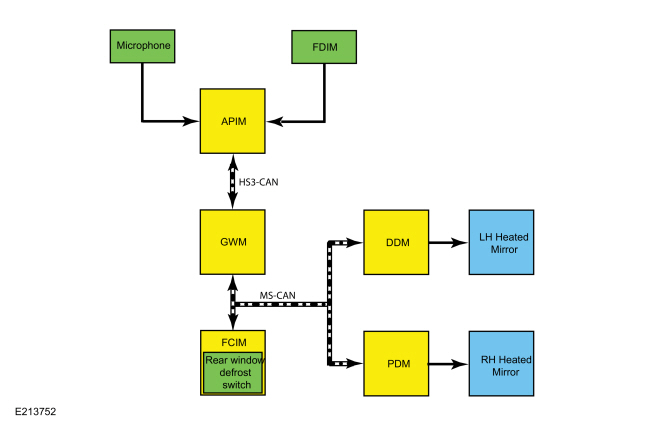

Одно или оба наружных зеркала с подогревом не работают или постоянно включены ПЕРЕЙТИ к точечному тесту B
Левое и правое наружные зеркала с обогревом не оттаивают с одинаковой скоростью. ПЕРЕЙТИ к пинпойнт-тесту F
Светодиод переключателя выбора наружных зеркал не работает (переключатель выбора наружных зеркал работает нормально) ПЕРЕЙТИ к пинпойнт-тесту G
Лампа подсветки зеркала заднего вида не работает или горит постоянно ПЕРЕЙТИ к точному тесту H
Сигнал поворота наружного зеркала не работает или всегда включен ПЕРЕЙТИ к точечному тесту I
Индикатор BLIS ® не работает или постоянно горит ПЕРЕЙТИ к точному тесту J

Таблица симптомов: зеркала заднего вида — салон

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.

Состояние Действие
Внутреннее зеркало повреждено ПЕРЕЙТИ к точному тесту K
Внутреннее зеркало вибрирует или болтается ПЕРЕЙТИ к точечному тесту L

Таблица симптомов: зеркала заднего вида — внешний шум, вибрация и резкость (NVH)

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь проверка беспокойства клиента и/или повреждения от удара. Не чистить любое зеркальное стекло или корпус со скребком для льда, лезвием бритвы, абразивом губки, агрессивные химикаты или чистящие средства на нефтяной основе, так как они могут повредить зеркальное стекло и/или корпус.

Состояние Действие
Корпус наружного зеркала вибрирует или болтается ПЕРЕЙТИ к точному тесту M
Стекло наружного зеркала вибрирует или болтается ПЕРЕЙТИ к точному тесту N
Шум ветра ПЕРЕЙТИ к точечному тесту O

Точные тесты

Одно наружное зеркало не работает должным образом во всех направлениях


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

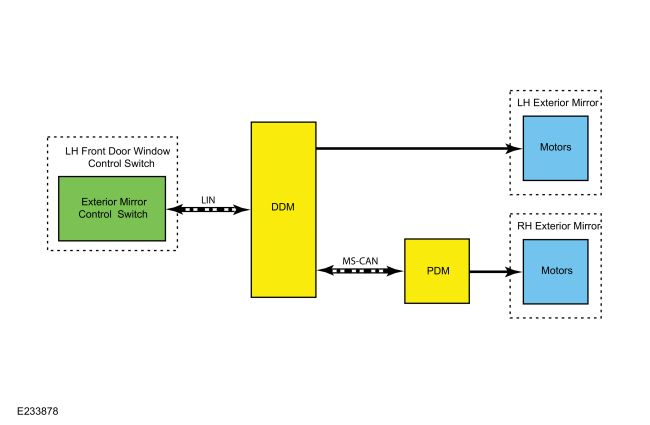

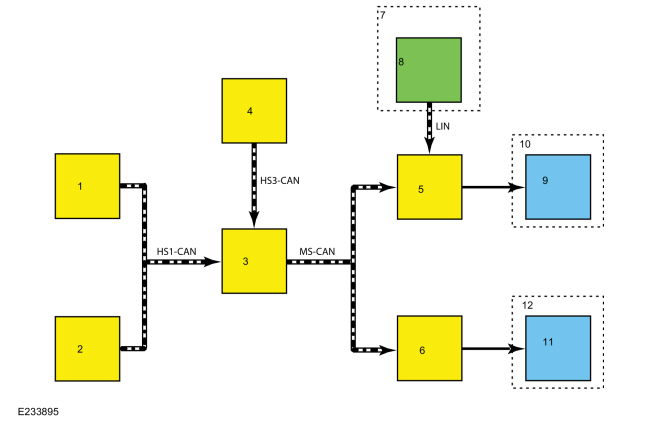

ТОЧНЫЙ ТЕСТ А: ОДНО НАРУЖНОЕ ЗЕРКАЛО НЕ РАБОТАЕТ ПРАВИЛЬНО ВО ВСЕХ НАПРАВЛЕНИЯХ

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ B1C09:01 Мотор левого/правого зеркала со стороны водителя: общая электрическая неисправность Эта постоянная память и DTC по требованию устанавливаются, если DDM обнаруживает неисправность. потребление тока выше ожидаемого при подаче напряжения на Схема двигателя горизонтального зеркала.
ДДМ B1C09:13 Мотор левого/правого зеркала со стороны водителя: обрыв цепи Этот DTC непрерывной памяти и по требованию устанавливается, если DDM обнаруживает неисправность. ниже ожидаемого потребляемого тока при подаче напряжения на Схема двигателя горизонтального зеркала.
ДДМ B1C10:01 Двигатель подъема/опускания зеркала водителя: общая электрическая неисправность Эта постоянная память и DTC по требованию устанавливаются, если DDM обнаруживает неисправность. потребление тока выше ожидаемого при подаче напряжения на Схема двигателя вертикального зеркала.
ДДМ B1C10:13 Электродвигатель водительского зеркала вверх/вниз: обрыв цепи Этот DTC непрерывной памяти и по требованию устанавливается, если DDM обнаруживает неисправность. ниже ожидаемого потребляемого тока при подаче напряжения на вертикаль схема двигателя зеркала.
ДПМ B1C11:01 Электродвигатель пассажирского левого/правого зеркала: общая электрическая неисправность Эта постоянная память и DTC по требованию устанавливаются, если PDM обнаруживает неисправность. потребление тока выше ожидаемого при подаче напряжения на Схема двигателя горизонтального зеркала.
ДПМ B1C11:13 Электродвигатель левого/правого зеркала со стороны пассажира: обрыв цепи Эта постоянная память и DTC по требованию устанавливаются, если PDM обнаруживает неисправность. ниже ожидаемого потребляемого тока при подаче напряжения на Схема двигателя горизонтального зеркала.
ДПМ B1C12:01 Электродвигатель пассажирского зеркала вверх/вниз: общая электрическая неисправность Эта постоянная память и DTC по требованию устанавливаются, если PDM обнаруживает неисправность. потребление тока выше ожидаемого при подаче напряжения на Схема двигателя вертикального зеркала.
ДПМ B1C12:13 Электродвигатель пассажирского зеркала вверх/вниз: обрыв цепи Эта постоянная память и DTC по требованию устанавливаются, если PDM обнаруживает неисправность. ниже ожидаемого потребляемого тока при подаче напряжения на вертикаль схема двигателя зеркала.

Возможные источники

  • Проводка, клеммы или разъемы
  • Переключатель управления наружными зеркалами (встроен в переключатель управления стеклоподъемником передней двери со стороны водителя)
  • Мотор наружного зеркала
  • Наружное зеркало
  • ДДМ
  • ДПМ

Визуальный осмотр и предварительная проверка

  • Осмотрите подозрительное наружное зеркало на наличие повреждений или препятствий.

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).

A1 ПРОВЕРЬТЕ ДВИЖЕНИЕ ЗЕРКАЛА
  • Зажигание включено.
  • Поверните подозрительное наружное зеркало вверх, вниз, влево и вправо.

Работает ли подозрительное наружное зеркало в любом направлении?
Да ПЕРЕЙТИ к A2
Нет ПЕРЕЙТИ к точечному тесту E

A2 ПРОВЕРЬТЕ ИДЕНТИФИКАЦИЮ ПАРАМЕТРОВ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ НАРУЖНЫМ ЗЕРКАЛОМ (PIDS)
  • С помощью диагностического сканера просмотрите идентификаторы параметров DDM (PID).
  • С помощью диагностического сканера просмотрите следующие идентификаторы параметров переключателя управления зеркалом DDM (PID):
    • L_MIR_SEL
    • R_MIR_SEL
    • MIR_SW_DOWN
    • MIR_SW_UP
    • MIR_SW_L
    • MIR_SW_R
  • Во время мониторинга идентификаторов параметров (PID), нажмите переключатель выбора левого зеркала и нажмите каждый переключатель направления.
  • Во время мониторинга идентификаторов параметров (PID), нажмите переключатель выбора правого зеркала и нажмите каждый переключатель направления.

Соответствуют ли идентификаторы параметров (PID) нажатиям переключателя управления зеркалом?
Да ПЕРЕЙТИ к A3
Нет УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери.
СМ.: Переключатель управления стеклоподъемником двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).

A3 ПРОВЕРЬТЕ ВЫХОД НАПРЯЖЕНИЯ НА ПОДОЗРИТЕЛЬНОЕ НАРУЖНОЕ ЗЕРКАЛО

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C521 (левое) или C601 (правое).
  • Зажигание включено.
  • Выберите подозрительное наружное зеркало, нажав соответствующий переключатель выбора наружного зеркала.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    левый


    Ведущий 1 Измерение/действие Ведущий 2
    C521-4 Земля
    C521-11 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Ведущий 1 Измерение/действие Ведущий 2
    C601-4 Земля
    C601-11 Земля
  • Нажмите переключатель управления наружными зеркалами влево/вправо и следите за контрольной лампой.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    левый


    Ведущий 1 Измерение/действие Ведущий 2
    C521-14 Земля
    C521-11 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Ведущий 1 Измерение/действие Ведущий 2
    C601-14 Земля
    C601-11 Земля
  • Нажмите переключатель управления наружными зеркалами в направлении вверх/вниз и следите за контрольной лампой.

Контрольная лампа загорается только при нажатии переключателя управления наружными зеркалами в любом направлении?
Да ПЕРЕЙТИ на А4
Нет ПЕРЕЙТИ к A5

A4 ПРОВЕРКА ЖГУТА ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новый электродвигатель наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

A5 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-4 Земля
    C521-11 Земля
    C521-14 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-4 Земля
    C601-11 Земля
    C601-14 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ к A6

A6 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-4 Земля
    C521-11 Земля
    C521-14 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-4 Земля
    C601-11 Земля
    C601-14 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на A7
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

A7 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-4 C501B-16
    C521-11 C501B-17
    C521-14 C501B-15

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-4 C652B-16
    C601-11 C652B-17
    C601-14 C652B-15

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ к A8
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

A8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы DDM/PDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы DDM/PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый DDM/PDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.


ПРИМЕЧАНИЕ: DDM и PDM автоматически отключают обогрев наружных зеркал, когда температура окружающего воздуха превышает 30° C (86° F).


ТОЧНЫЙ ТЕСТ B: ОДНО ИЛИ ОБА НАРУЖНЫХ ЗЕРКАЛА С ПОДОГРЕВОМ НЕ РАБОТАЮТ ИЛИ ВСЕГДА ВКЛЮЧЕНЫ (БЕЗ ЗЕРКАЛА С ПАМЯТЬЮ)

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ В1163:11 Выход обогревателя левого зеркала: короткое замыкание на массу Этот постоянный код DTC по запросу устанавливается, если DDM обнаруживает ожидаемое потребление тока при подаче напряжения на левое наружное зеркало контур отопителя.
ДДМ В1163:15 Выход обогревателя левого зеркала: короткое замыкание на батарею или обрыв Этот постоянный код DTC по требованию устанавливается, если DDM обнаруживает значение ниже ожидаемое потребление тока при подаче напряжения на левое наружное зеркало контур отопителя.
ДПМ B1164:11 Выход обогревателя правого зеркала: короткое замыкание на массу Этот непрерывный DTC устанавливается по требованию, если PDM обнаруживает более высокое значение, чем ожидаемое потребление тока при подаче напряжения на правое наружное зеркало контур отопителя.
ДПМ B1164:15 Выход обогревателя правого зеркала: короткое замыкание на батарею или обрыв Этот непрерывный DTC устанавливается по требованию, если PDM обнаруживает ожидаемое потребление тока при подаче напряжения на правое наружное зеркало контур отопителя.

Возможные источники

  • Проводка, клеммы или разъемы
  • Наружное зеркальное стекло
  • Наружное зеркало
  • Дверной модуль

Визуальный осмотр и предварительная проверка

  • Осмотрите подозрительный корпус наружного зеркала и стекло на наличие повреждений.
B1 ПРОВЕРЬТЕ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ИЛИ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку DDM (для левого) или PDM (для правого).

Имеются ли какие-либо диагностические коды неисправностей (DTC)?
Да • Для ДДМ Диагностический код неисправности B1163:11 или PDM DTC B1164:11, ПЕРЕЙДИТЕ к B6
• Для ДДМ Диагностический код неисправности B1163:15 или PDM DTC B1164:15, ПЕРЕЙДИТЕ к B2
• Для получения информации обо всех других диагностических кодах неисправности (DTC) DDM или PDM ОБРАЩАЙТЕСЬ к DDM или PDM. Таблица DTC в этом разделе.
Нет ПЕРЕЙТИ к B2

B2 ПРОВЕРЬТЕ ВЫХОДНОЕ НАПРЯЖЕНИЕ ОБОГРЕВАТЕЛЯ НАРУЖНОГО ЗЕРКАЛА НА НЕРАБОТАЮЩЕМ НАРУЖНОМ ЗЕРКАЛЕ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Зажигание ВЫКЛ.
  • Отсоедините наружное зеркало (левое наружное зеркало) или (правое наружное зеркало).
  • Запустить двигатель.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Ведущий 1 Измерение/действие Ведущий 2
    C521-1 C521-16

    Нажмите, чтобы отобразить соединители

    правое наружное зеркало


    Ведущий 1 Измерение/действие Ведущий 2
    C601-1 C601-16
  • ПРИМЕЧАНИЕ: Система разморозки активируется на 10 минут. При работающем двигателе включите обогреватель заднего стекла.

Горит ли тестовая лампочка только когда включается обогрев заднего стекла?
Да ПЕРЕЙТИ на B10
Нет • Если контрольная лампа горит постоянно, ПЕРЕЙДИТЕ к B3.
• Если контрольная лампа не загорается, ПЕРЕЙДИТЕ к B4.

B3 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА НАПРЯЖЕНИЕ В НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отключить DDM (концерн LH) или PDM (концерн RH).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-1 Земля

    Нажмите, чтобы отобразить соединители

    правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-1 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ цепь.
Нет • Для левого зеркала ПЕРЕЙДИТЕ к B8.
• Для правого зеркала ПЕРЕЙДИТЕ к пункту B9.

B4 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ ОБОГРЕВА НА НАРУЖНОМ ЗЕРКАЛЕ

УВЕДОМЛЕНИЕ: На следующем шаге используется тестовая лампа для имитации нормальные нагрузки цепи. Используйте только тестовую лампу Rotunda (SGT27000) или Контрольная лампа накаливания 250-300 мА. Во избежание клеммы разъема повреждения, используйте комплект Rotunda Flex Probe для зонда контрольной лампы. подключение к транспортному средству. Не используйте щуп контрольной лампы непосредственно на любой разъем.

  • Выключите обогрев заднего стекла.
  • Соединять:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Ведущий 1 Измерение/действие Ведущий 2
    C521-1 Земля

    Нажмите, чтобы отобразить соединители

    правое наружное зеркало


    Ведущий 1 Измерение/действие Ведущий 2
    C601-1 Земля
  • ПРИМЕЧАНИЕ: Система разморозки активируется на 10 минут. При работающем двигателе включите обогреватель заднего стекла.

Контрольная лампочка горит?
Да ОТРЕМОНТИРУЙТЕ цепь заземления.
Нет ПЕРЕЙДИТЕ к B5

B5 ПРОВЕРЬТЕ НА ОБРЫВ В ЦЕПИ ОТОПИТЕЛЯ МЕЖДУ ЗЕРКАЛОМ И ДВЕРНЫМ МОДУЛЕМ
  • Зажигание ВЫКЛ.
  • Отключить ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Мера:
    Нажмите, чтобы отобразить соединители

    Левое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-1 C501B-19

    Нажмите, чтобы отобразить соединители

    правое наружное зеркало


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-1 C652B-19

Сопротивление меньше 3 Ом?
Да • Для левого зеркала ПЕРЕЙДИТЕ к B8.
• Для правого зеркала ПЕРЕЙДИТЕ к пункту B9.
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

B6 ПРОВЕРЬТЕ ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS) ДВЕРНОГО МОДУЛЯ ПРИ ОТКЛЮЧЕННОМ НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отсоедините подозрительное наружное зеркало C517 (левое) или C626 (правое).
  • Зажигание включено.
  • С помощью диагностического сканера сотрите диагностические коды неисправности (DTC) DDM или PDM.
  • С помощью диагностического сканера выполните самопроверку DDM или PDM.

Является ли ДДМ Диагностический код неисправности B1163:15 или PDM DTC B1164:15 присутствует?
Да • Для проблем с LH ПЕРЕЙДИТЕ к B8
• Если вас интересует RH, ПЕРЕЙДИТЕ к пункту B9.
Нет ПЕРЕЙДИТЕ к B7

B7 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ В НАРУЖНОМ ЗЕРКАЛЕ
  • Зажигание ВЫКЛ.
  • Отключить ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-1 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-1 Земля

Сопротивление больше 10000 Ом?
Да ПЕРЕЙТИ на B10
Нет ОТРЕМОНТИРУЙТЕ цепь.

B8 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все разъемы DDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы DDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый DDM .
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

B9 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ
  • Зажигание ВЫКЛ.
  • Отсоедините и осмотрите все разъемы PDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый PDM .
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

B10 ПРОВЕРКА ЖГУТА ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружного зеркала заднего вида между жгутом проводов автомобиля и стеклом зеркала на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новое стекло наружного зеркала заднего вида.
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут ремонту не подлежит, УСТАНОВИТЕ новое наружное зеркало.

ТОЧНЫЙ ТЕСТ C: ФУНКЦИЯ ВЫЗОВА ПАМЯТИ НАРУЖНОГО ЗЕРКАЛА НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО

ПРИМЕЧАНИЕ: Очистите весь узел зеркала и стекло, чтобы помочь при проверке беспокойства клиента и/или повреждения от удара. Не очистите любое зеркальное стекло или корпус скребком для льда, лезвием бритвы, абразивные губки, агрессивные химикаты или чистящие средства на нефтяной основе, такие как они могут повредить зеркальное стекло и/или корпус.


Информацию о схемах и разъемах см. в ячейке 124 электрических схем.

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Условия срабатывания неисправности DTC

код неисправности Описание Состояние срабатывания неисправности
ДДМ B1C13:12 Обратная связь электродвигателя подъема/опускания зеркала водителя: короткое замыкание на батарею Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает неисправность. короткое замыкание на аккумулятор из цепи обратной связи по вертикальному положению.
ДДМ B1C13:14 Обратная связь двигателя подъема/опускания зеркала водителя: короткое замыкание на массу или обрыв Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает неисправность. короткое замыкание на массу или обрыв цепи обратной связи по вертикальному положению.
ДДМ B1C14:12 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на батарею Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает неисправность. короткое замыкание на аккумулятор из цепи обратной связи по горизонтальному положению.
ДДМ B1C14:14 Обратная связь электродвигателя левого/правого зеркала со стороны водителя: короткое замыкание на массу или обрыв Непрерывный код неисправности DTC по требованию, который устанавливается в DDM, если DDM обнаруживает неисправность. короткое замыкание на массу или обрыв цепи обратной связи по горизонтальному положению.
ДПМ B1C15:12 Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на батарею Непрерывный код DTC по требованию, который устанавливается в PDM, если PDM обнаруживает неисправность. короткое замыкание на аккумулятор из цепи обратной связи по вертикальному положению.
ДПМ B1C15:14 Обратная связь электродвигателя подъема/опускания зеркала со стороны пассажира: короткое замыкание на массу или обрыв Непрерывный код DTC по требованию, который устанавливается в PDM, если PDM обнаруживает неисправность. короткое замыкание на массу или обрыв цепи обратной связи по вертикальному положению.
ДПМ B1C16:12 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на батарею Непрерывный код DTC по требованию, который устанавливается в PDM, если PDM обнаруживает неисправность. короткое замыкание на аккумулятор из цепи обратной связи по горизонтальному положению.
ДПМ B1C16:14 Обратная связь электродвигателя левого/правого зеркала со стороны пассажира: короткое замыкание на массу или обрыв Непрерывный код DTC по требованию, который устанавливается в PDM, если PDM обнаруживает неисправность. короткое замыкание на массу или обрыв цепи обратной связи по горизонтальному положению.

Возможные источники

  • Проводка, клеммы или разъемы
  • Концерн по системе сидений EMemory
  • Проблема системы зеркал с электроприводом
  • Мотор наружного зеркала
  • Наружное зеркало
  • ДДМ
  • ДПМ

Визуальный осмотр и предварительная проверка

  • Осмотрите подозрительное наружное зеркало на наличие повреждений или препятствий.

УВЕДОМЛЕНИЕ: Используйте правильный(е) адаптер(ы) зонда при изготовлении измерения. Использование неправильного(ых) адаптера(ов) зонда может привести к повреждение разъема. Используйте только датчики Rotunda Flex (NUD105-R025D).

C1 ПРОВЕРЬТЕ РАБОТУ СИДЕНЬЯ С ПАМЯТЬЮ
  • Зажигание включено.
  • Проверьте работу функции памяти сиденья.

Работает ли функция памяти сиденья?
Да ПЕРЕЙТИ на С2
Нет ПРОВЕРЬТЕ систему сиденья с памятью, прежде чем продолжить диагностика функции вызова памяти наружных зеркал.
СМ.: Передние сиденья (501-10A Передние сиденья, диагностика и проверка).

C2 ПРОВЕРКА РАБОТЫ ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ
  • Проверьте работу функций подъема/опускания и лево/право подозрительных зеркал с электроприводом.

Работает ли подозрительное зеркало во всех направлениях?
Да ПЕРЕЙТИ на С3
Нет ПЕРЕЙТИ к пинпойнт-тесту А

C3 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Отсоедините: подозрительное наружное зеркало C521 (левое) или C601 (правое).
  • Отключить: ДДМ C501B (концерн LH) или PDM C652B (концерн RH).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-6 Земля
    C521-9 Земля
    C521-12 Земля
    C521-13 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-6 Земля
    C601-9 Земля
    C601-12 Земля
    C601-13 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Нет ПЕРЕЙТИ на С4

C4 ПРОВЕРЬТЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-6 Земля
    C521-9 Земля
    C521-12 Земля
    C521-13 Земля

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-6 Земля
    C601-9 Земля
    C601-12 Земля
    C601-13 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙТИ на С5
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

C5 ПРОВЕРЬТЕ ПОДОЗРИТЕЛЬНЫЕ ЦЕПИ ДАТЧИКА ПОЛОЖЕНИЯ НАРУЖНОГО ЗЕРКАЛА НА ОБРЫВ
  • Мера:
    Нажмите, чтобы отобразить соединители

    левый


    Положительный вывод Измерение/действие Отрицательный вывод
    C521-6 C501B-23
    C521-9 C501B-10
    C521-12 C501B-22
    C521-13 C501B-21

    Нажмите, чтобы отобразить соединители

    Правая сторона


    Положительный вывод Измерение/действие Отрицательный вывод
    C601-6 C652B-23
    C601-9 C652B-10
    C601-12 C652B-22
    C601-13 C652B-21

Сопротивления меньше 3 Ом?
Да ПЕРЕЙТИ на С6
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.

C6 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПЕРЕМЫЧКИ НАРУЖНОГО ЗЕРКАЛА
  • Осмотрите соединительный жгут наружных зеркал между жгутом проводов автомобиля и электродвигателями зеркал на наличие:
    • Обрыв или короткое замыкание
    • Повреждены или выдавлены штифты
    • Коррозия

Подвеска в порядке?
Да УСТАНОВИТЕ новый двигатель наружного зеркала заднего вида.
ОТЗЫВ: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка). ПРОВЕРЬТЕ систему для нормальной работы. Если проблема не устранена, ПЕРЕЙДИТЕ к пункту C7.
Нет ОТРЕМОНТИРУЙТЕ жгут, если это необходимо. Если жгут нельзя отремонтировать, УСТАНОВИТЕ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).

C7 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ DDM (МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ) / PDM (МОДУЛЬ ПАССАЖИРСКОЙ ДВЕРИ) ЭКСПЛУАТАЦИЯ
  • Отсоедините и осмотрите все разъемы DDM/PDM и соответствующие линейные разъемы.
  • Ремонт:
    • коррозия (установите новый разъем или клеммы - очистите контакты модуля)
    • поврежденные или согнутые контакты - установите новые клеммы/контакты
    • выталкиваемые штифты - при необходимости установите новые штифты
  • Снова подключите разъемы DDM/PDM и соответствующие линейные разъемы. Убедитесь, что они установлены и зафиксированы правильно.
  • Запустите систему, чтобы определить, сохраняется ли проблема.

Беспокойство все еще присутствует?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый DDM/PDM.
СМ.: Модуль двери водителя (DDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
СМ.: Модуль двери пассажира (PDM) (419-10 Многофункциональные электронные модули, Снятие и установка).
Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

ТОЧНОЕ ИСПЫТАНИЕ D: ОДНО ИЛИ ОБА НАРУЖНЫХ ЗЕРКАЛА СКЛАДЫВАЮТСЯ ВНУТРЬ ИЗ-ЗА ДАВЛЕНИЯ ВЕТРА

Нормальная работа и неисправности

Функция складывания зеркал с электроприводом позволяет наружные зеркала заднего вида складываются и раскладываются с помощью электроники. Сила складывающиеся зеркала можно активировать автоматически или нажатием кнопки переключатель складывания наружных зеркал. Если зеркала складываются внутрь из-за ветра давление указывает на наличие проблем с зеркалом.

Возможные источники

  • Поврежден кронштейн конструкции зеркала.
D1 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да ПРОВЕРЬТЕ зеркало на наличие структурных повреждений. При необходимости УСТАНОВИТЕ новое зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ E: ОБА НАРУЖНЫХ ЗЕРКАЛА НЕ РАБОТАЮТ (С ЗЕРКАЛАМИ С ПАМЯТЬЮ ИЛИ БЕЗ них)

Нормальная работа и неисправности

Система зеркал с электроприводом позволяет снаружи зеркальное стекло для электронного позиционирования. Положение стекло наружного зеркала заднего вида управляется блоком управления наружным зеркалом переключатель и левый или правый Кнопки выбора зеркала определяют, какое стекло наружного зеркала заднего вида контролируемый. Если всеми электрическими стеклоподъемниками можно нормально управлять с левой переключатель управления стеклоподъемником передней двери и выбор стекол левого и правого зеркал заднего вида и позиционирование невозможно. Это указывает на то, что есть опасения по поводу Переключатель управления стеклоподъемником левой передней двери.

Возможные источники

  • Проводка, клеммы или разъемы
  • Проблема с электростеклоподъемниками
  • Переключатель управления наружными зеркалами (встроен в переключатель управления стеклоподъемником левой передней двери)
  • ДДМ
E1 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да УБЕДИТЕСЬ, что все электрические стеклоподъемники могут нормально управляться с помощью переключателя управления стеклоподъемником левой передней двери.
Если все электрические стеклоподъемники работают нормально из окна левой передней двери переключатель управления, УСТАНОВИТЕ новый переключатель управления стеклоподъемником левой передней двери.
ССЫЛАТЬСЯ к: Переключатель управления стеклоподъемником двери водителя (стекло 501-11, рамы и Механизмы, снятие и установка). Если все электростеклоподъемники не работают нормально с левой передней двери переключатель управления стеклоподъемниками, ПРОВЕРЬТЕ электрические стеклоподъемники, прежде чем продолжить диагностика наружных зеркал.
ОТНОСИТЕСЬ к: Стекло, Рамы и Механизмы — автомобили с: открыванием и закрыванием передних окон одним касанием (501-11 Стекло, Рамы и механизмы, Диагностика и испытания).
СМ.: Стекла, рамы и механизмы - Автомобили с: Открытие одним касанием Окно водителя (стекло 501-11, рамы и механизмы, диагностика и Тестирование).
Нет Ремонт завершен.

ТОЧНОЕ ИСПЫТАНИЕ F: ЛЕВОЕ (ЛЕВОЕ) И ПРАВОЕ (ПРАВОЕ) НАРУЖНЫЕ ЗЕРКАЛА С ПОДОГРЕВОМ НЕ ОТТАИВАЮТ С ОДНОЙ СКОРОСТЬЮ

Нормальная работа и неисправности

Наружные зеркала доступны с подогревом. зеркальное стекло, которое нагревает зеркальное стекло для удаления инея, снега, льда и конденсат. Выключатель обогрева заднего стекла управляет работой обогрев стекла наружного зеркала заднего вида. Только стекло наружного зеркала с обогревом работает, когда система обогрева заднего стекла активна. Если оба зеркала не размораживайте с той же скоростью, это указывает на проблему с зеркало и коды DTC.

Возможные источники

  • Нормальная работа обогревателя наружного зеркала заднего вида
F1 ПРОВЕРКА ПРАВИЛЬНОЙ РАБОТЫ НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да Никаких действий не требуется, в настоящее время система работает правильно.
Нет Ремонт завершен.

ВЫЯВЛЕНИЕ ТЕСТ G: ВЫКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА СВЕТОДИОД (LED) НЕ РАБОТАЕТ (ВЫКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА ФУНКЦИОНАЛ НОРМАЛЬНО)

Нормальная работа и неисправности

Кнопка выбора левого или правого зеркала определяет, какое стекло наружного зеркала заднего вида управляется светодиодом, горящим на выбранной стороне. Если зеркальный выбор переключатель работает нормально, но светодиод не работает, это указывает на наличие Проблема с переключателем управления стеклоподъемником левой передней двери.

Возможные источники

  • Переключатель выбора наружного зеркала заднего вида
G1 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ ПЕРЕКЛЮЧАТЕЛЯ ВЫБОРА НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да УСТАНОВИТЕ новый переключатель стеклоподъемника левой передней двери.
СМ.: Переключатель управления стеклоподъемником двери водителя (501-11 Стекло, рамы и механизмы, снятие и установка).
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ H: ЛАМПА НАРУЖНОГО ЗЕРКАЛА НЕ РАБОТАЕТ ИЛИ ВСЕГДА ВКЛЮЧЕНА

Нормальная работа и неисправности

СМ.: Зеркала заднего вида — работа системы и описание компонентов (501-09 Зеркала заднего вида, описание и работа).

Возможные источники

  • Внутреннее освещение
H1 ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ ЛАМПЫ НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да
СМ.: Внутреннее освещение (417-02 Внутреннее освещение, диагностика и проверка).
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ I: СИГНАЛ ПОВОРОТА В НАРУЖНОМ ЗЕРКАЛЕ НЕ РАБОТАЕТ ИЛИ ВСЕГДА ВКЛЮЧЕН

Нормальная работа и неисправности

Многофункциональный переключатель на рулевой колонке работает сигнал поворота наружного зеркала. Если другие функции работают нормально от многофункционального переключателя и сигнала поворота наружного зеркала не работает, это указывает на проблему с многофункциональным переключателем или наружное зеркало. СМ.: Внешнее освещение — Работа системы и Описание компонента (417-01 Наружное освещение, описание и Операция).

Возможные источники

  • Сигнал поворота и аварийная сигнализация
I1 ПРОВЕРЬТЕ ПРАВИЛЬНУЮ РАБОТУ СИГНАЛОВ ПОВОРОТА И АВАРИЙНЫХ ФОНАРОВ В НАРУЖНЫХ ЗЕРКАЛАХ
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да
СМ.: Указатель поворота и аварийная сигнализация (417-01 Наружное освещение, диагностика и проверка).
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ J: ИНДИКАТОР ИНФОРМАЦИОННОЙ СИСТЕМЫ СЛЕПЫХ ЗОН (BLIS)® НЕ РАБОТАЕТ ИЛИ ВСЕГДА ВКЛЮЧЕН

Нормальная работа и неисправности

Наружное зеркало BLIS ® со светодиодами (LED) для предупреждения водителю о том, что транспортное средство обнаружено. BLIS ® предоставляет оповещения когда автомобиль движется вперед и скорость автомобиля больше более 10 км/ч (6 миль/ч). Если индикатор BLIS ® не работает или постоянно горит, это указывает на проблему с наружным зеркалом или BLIS®. СМ. Информационная система слепых зон — работа системы и ее компоненты Описание (419-04 Боковое и заднее видение, описание и работа).

Возможные источники

  • Информационная система слепых зон
J1 ПРОВЕРКА ПРАВИЛЬНОСТИ РАБОТЫ СИСТЕМЫ ИНФОРМАЦИИ О СЛЕПЫХ ЗОНАХ
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да
СМ.: Информационная система слепых зон (419-04 Боковое и заднее зрение, диагностика и проверка).
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ K: ВНУТРЕННЕЕ ЗЕРКАЛО ПОТЕРЯНО

Нормальная работа и неисправности

Внутреннее зеркало должно позволять водителю видеть назад через заднее ветровое стекло автомобиля. Если зеркальное зрение не ясно, это указывает на проблему с внутренним зеркалом.

Возможные источники

  • Стекло/корпус внутреннего зеркала загрязнены
K1 ПРОВЕРКА ВНУТРЕННЕГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да ОЧИСТИТЕ пораженную поверхность внутреннего зеркала
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ L: ВНУТРЕННЕЕ ЗЕРКАЛО ВИБРИРУЕТ ИЛИ ОШИБАЕТСЯ

Нормальная работа и неисправности

Внутреннее зеркало должно позволять водителю видеть назад через заднее ветровое стекло автомобиля. Если крепления зеркал ослабить его начать вибрировать.

Возможные источники

  • Ослаблено крепление внутреннего зеркала
L1 ПРОВЕРКА КРЕПЛЕНИЯ ВНУТРЕННЕГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да Если зеркало все еще на лобовом стекле, не снимайте . ПОПЫТАЙТЕСЬ сначала полностью установить зеркало. Если зеркало все еще не закреплено или вибрирует, СНИМИТЕ и ВНОВЬ УСТАНОВИТЕ зеркало. Если условие по-прежнему существует, УСТАНОВИТЕ новое внутреннее зеркало.
СМ.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ M: КОРПУС НАРУЖНОГО ЗЕРКАЛА ВИБРИРУЕТ ИЛИ ОТКРЫТ

Нормальная работа и неисправности

Наружное зеркало должно позволять водителю видеть области сзади и по бокам автомобиля. Когда наружное зеркало запускается вибрирует, это указывает на проблему с корпусом наружного зеркала и крепления.

Возможные источники

  • Ослабли гайки крепления наружного зеркала
  • Воздушный дефлектор / каменные щиты вторичного рынка
M1 ПРОВЕРКА КРЕПЛЕНИЯ НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да ЗАТЯНИТЕ гайки крепления наружного зеркала заднего вида.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка). Если возможно, СНИМИТЕ запасные части и ДОРОГА. ПРОВЕРЬТЕ автомобиль. Если беспокойства больше нет, СОВЕТУЙТЕ клиента о том, что компоненты послепродажного обслуживания вызывали нежелательные вибрация.
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ N: СТЕКЛО НАРУЖНОГО ЗЕРКАЛА ВИБРИРУЕТ ИЛИ ОТКРЫВАЕТСЯ

Нормальная работа и неисправности

Стекло наружного зеркала позволяет водителю видеть области позади и по бокам автомобиля. Когда стекло наружного зеркала начинает вибрировать, это указывает на проблему с наружным зеркалом корпус и поврежденная опорная пластина.

Возможные источники

  • Ослаблены винты крепления электродвигателя наружного зеркала
  • Стекло наружного зеркала разболталось
N1 ПРОВЕРКА КРЕПЛЕНИЯ НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да НАЖМИТЕ центр стекла наружного зеркала вверх, вниз, влево и вправо, чтобы убедиться, что стекло наружного зеркала установлено на место правильно. Если стекло наружного зеркала все еще не закреплено, СНИМИТЕ стекло наружного зеркала. ПРОВЕРЬТЕ опорную пластину наружного зеркала на наличие повреждать. ПРОВЕРЬТЕ винты крепления мотора наружного зеркала и ЗАТЯНИТЕ, если необходимый. Если пластина основания наружного зеркала повреждена, УСТАНОВИТЕ новое стекло наружного зеркала.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка).
Нет Ремонт завершен.

ТОЧНЫЙ ТЕСТ O: ШУМ ВЕТРА

Нормальная работа и неисправности

Не должно быть зазоров между внешними зеркало и дверь. Если пенопластовая прокладка установлена ​​неправильно и зеркально крепления ослаблены, это создает шум ветра.

Возможные источники

  • Пенопластовая прокладка между корпусом наружного зеркала и дверью смещена или повреждена
  • Наружное зеркало неправильно установлено на двери
  • Ударное повреждение наружного зеркала
O1 ПРОВЕРКА КРЕПЛЕНИЯ НАРУЖНОГО ЗЕРКАЛА
  • Зажигание включено.
  • Используя диагностический сканер, удалите диагностические коды неисправностей (DTC) для рассматриваемого модуля.

Была ли найдена очевидная причина?
Да УБЕДИТЕСЬ, что прокладка в хорошем состоянии. Если При необходимости УСТАНОВИТЕ прокладку между корпусом наружного зеркала и дверь. Пенопластовая прокладка не подлежит обслуживанию, и если ее нельзя ремонт, УСТАНОВИТЬ новое наружное зеркало.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка). ПРОВЕРЬТЕ, нет ли зазоров между наружным зеркалом и дверь. При необходимости Ослабьте гайки наружного зеркала заднего вида и ПЕРЕМЕСТИТЕ наружное зеркало, если это необходимо.
СМ.: Наружное зеркало (501-09 Зеркала заднего вида, снятие и установка). ОСМОТРИТЕ наружное зеркало, чтобы убедиться в отсутствии повреждений корпуса или стекла.
Нет Ремонт завершен.


Описание и работа — Зеркала заднего вида — Работа системы и описание компонентов

С..

Снятие и установка — наружное зеркало

Специальные инструменты) / Общее оборудование Отвертка с плоской головкой Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке...

Дополнительная информация:

Руководство по обслуживанию Ford Escape 2020-2023: Описание и работа - Система помощи при парковке - Расположение компонентов


Расположение компонентов, помощь при парковке — звук без камеры кругового обзора Элемент Описание 1 Датчики помощи при парковке сзади 2 Переключатель системы помощи при парковке 3 Передние динамики (часть аудиосистемы) 4 Передние датчики помощи при парковке 5 Передние датчики активной помощи при парковке 6 ПАМ 7 Задние динамики (часть аудиосистемы) 8 Задние боковые датчики ..

Руководство по обслуживанию Ford Escape 2020-2023: Снятие и установка - Цепь ГРМ


Удаление ПРИМЕЧАНИЕ: При проведении ремонтных работ двигателя чистота чрезвычайно важна. важный. Любой посторонний материал, включая любой материал, созданный во время очистка поверхностей прокладок, попадающих в масляные каналы, каналы охлаждающей жидкости или масляный поддон может привести к отказу двигателя. Снимите переднюю крышку двигателя. См.: Передняя крышка двигателя (Двигатель 303-01C, снятие и установка). Удалять..

Категории

Регулировка ремней безопасности во время беременности

ВНИМАНИЕ: Всегда ездите и ведите со спинкой сиденья в вертикальном положении и правильно пристегните ремень безопасности. Установите коленную часть ремня безопасности плотно и низко поперек бедра. Расположите плечевую часть ремень безопасности через грудь. Беременная женщины должны следовать этой практике. Видеть следующий рисунок.

Ford Escape. Adjusting the Seatbelts During Pregnancy

читать далее
