Ford Escape: Двигатель / Снятие и установка - Цепь ГРМ

Удаление

ПРИМЕЧАНИЕ: При проведении ремонтных работ двигателя чистота чрезвычайно важна. важный. Любой посторонний материал, включая любой материал, созданный во время очистка поверхностей прокладок, попадающих в масляные каналы, каналы охлаждающей жидкости или масляный поддон может привести к отказу двигателя.

1. Снимите переднюю крышку двигателя.
   См.: Передняя крышка двигателя (Двигатель 303-01C, снятие и установка).

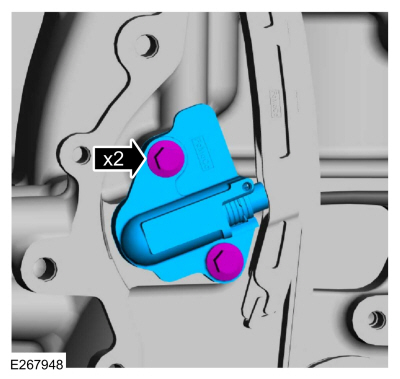

1. Снимите болты и натяжитель цепи привода ГРМ.

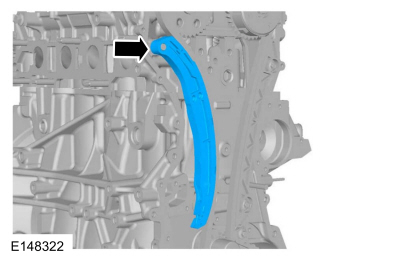

1. Снимите рычаг натяжителя цепи привода ГРМ.

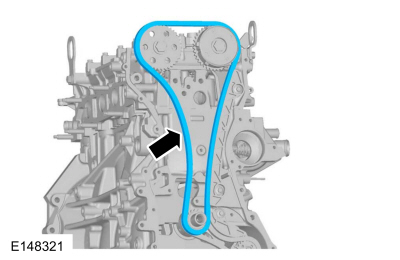

1. Снимите цепь привода ГРМ.

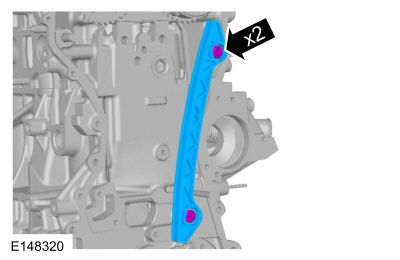

1. Снимите болты и направляющую цепи привода ГРМ.


1. ПРИМЕЧАНИЕ: Используйте гаечный ключ с открытым зевом, чтобы компонент не проворачивался.

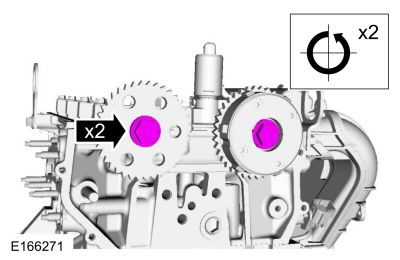

   Использование лыски на распределительном валу для предотвращения вращения, ослабьте на 2 оборота болты на фазовращателе распредвала и звездочка.


Монтаж

1. Установите направляющую цепи привода ГРМ и болты.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. Установите цепь привода ГРМ.


1. Установите рычаг натяжителя цепи привода ГРМ.


ПРИМЕЧАНИЕ: Если плунжер натяжителя цепи ГРМ не зафиксирован в сжатом положении, выполните следующий шаг.

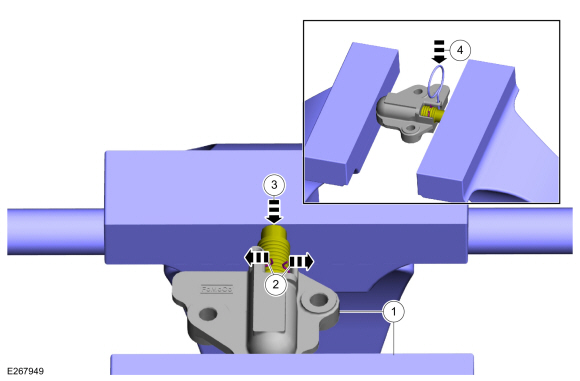

1. Сбросить натяжитель цепи ГРМ.

   1. Установите натяжитель цепи ГРМ в тиски с мягкими губками.

   2. Раздвиньте концы храпового зажима в стороны.

   3. Используя тиски с мягкими губками, сожмите поршень в исходное положение.

   4. Установите стопорный штифт в 2 отверстия корпуса натяжителя цепи ГРМ, чтобы удерживать плунжер на месте.


1. ПРИМЕЧАНИЕ: Не снимайте стопорный штифт, пока болты натяжителя не будут затянуты.

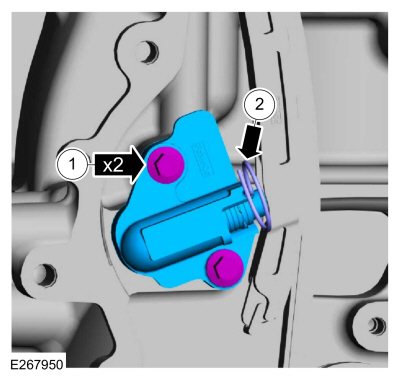

   1. Установите натяжитель цепи ГРМ и болты.
      Крутящий момент: 89 фунтов на дюйм (10 Нм)
   2. Снимите стопорный штифт.


1. ПРИМЕЧАНИЕ: Используйте гаечный ключ с открытым зевом, чтобы компонент не проворачивался.

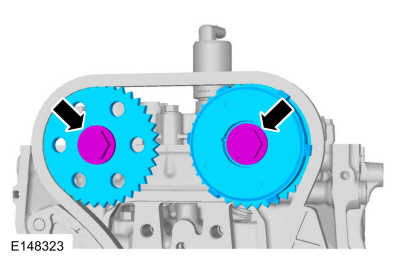

   Использование лыски на распределительном валу для предотвращения вращения, затяните болты на фазовращателе распределительного вала и звездочке. Затянуть в 2 этапа.
   Крутящий момент:
   Этап 1: 30 фунт-футов (40 Нм)
   Этап 2: 60°

1. Установите переднюю крышку двигателя.
   См.: Передняя крышка двигателя (Двигатель 303-01C, снятие и установка).
