Hyundai Sonata: Система смарт-ключа / Процедуры ремонта смарт-ключа
| Смарт-ключ |
| 1. |
Подсоедините DLC-кабель GDS к разъему канала передачи данных (16 контактов) на нижней панели подушки безопасности со стороны водителя, включите питание GDS.
|
| 2. |

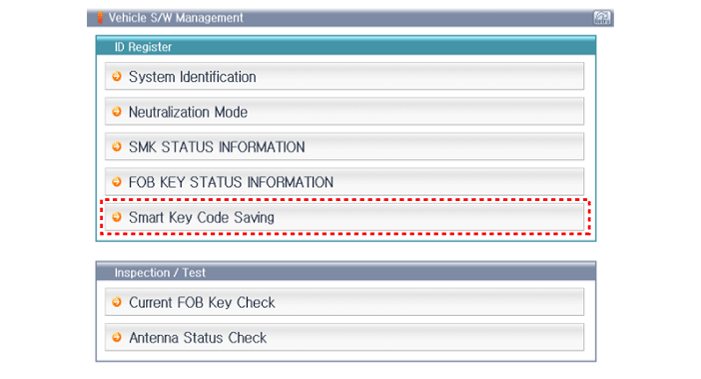

Выберите модель автомобиля, а затем выполните «Сохранение кода смарт-ключа».
|
| 3. |

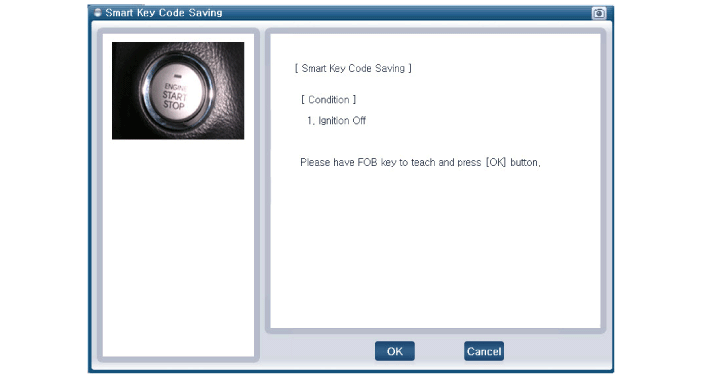

После выбора меню «Smart Key Learning» нажмите кнопку «ENTER», после чего экран будет показан, как показано ниже.
|
| 4. |
Получив смарт-ключ обучения, нажмите клавишу «ВВОД».
|
| 5. |

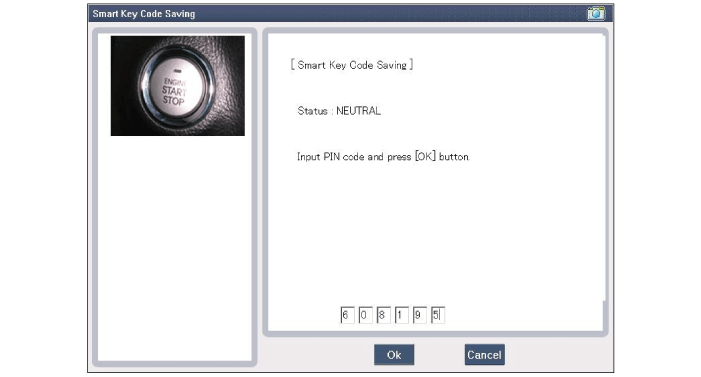

Введите «Пин-код» для обучения первому ключу.
|
| 6. |

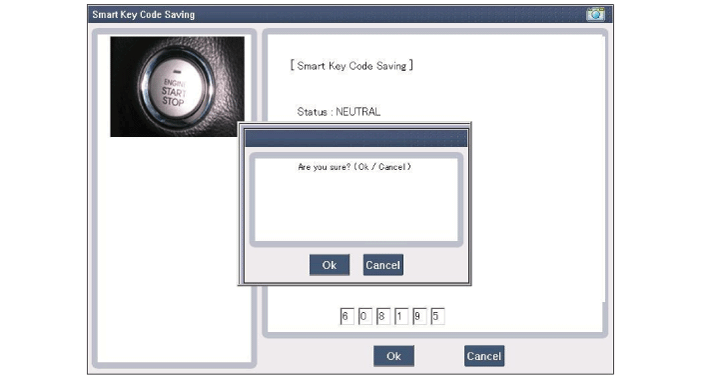

Нажмите SSB смарт-ключом в течение 5 секунд после нажатия «ОК».
|
| 7. |

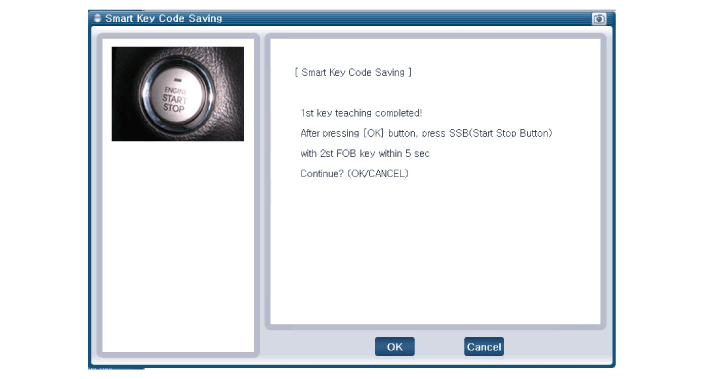

Подтвердите сообщение «Обучение первому ключу завершено».
|
| 8. |
Нажмите SSB смарт-ключом в течение 5 секунд после нажатия «ОК».
|
| 9. |

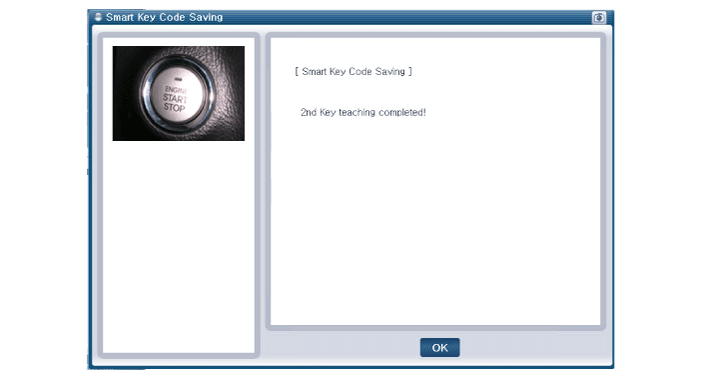

Подтвердите сообщение «Обучение второму ключу завершено».
|
| 10. |

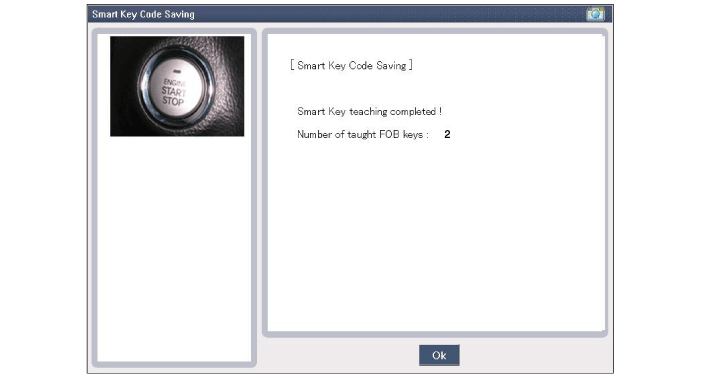

Затем экран будет показан, как показано ниже, когда ключевой процесс обучения завершен.
|
Описание и работа
Описание
Система SMART KEY — это система, позволяющая пользователю
получить доступ и управлять транспортным средством очень удобным способом. Чтобы получить доступ к
автомобиль, без традиционного ключа или пульта дистанционного управления нет ...
Компоненты блока смарт-ключа и расположение компонентов
Компоненты (1)
НетРазъем AРазъем BРазъем C1BAT (+)_СигналДверная антенна водителя_GND-2BAT (+)_PowerДверная антенна водителя_Питание-3IGN 1--4IGN 2_Релейный выходB-CAN (высокий)Светодиод SSB (ВЫКЛ)5IGN 1_Rel ...
