Hyundai Sonata: BCM (блок управления кузовным оборудованием) / принципиальные схемы

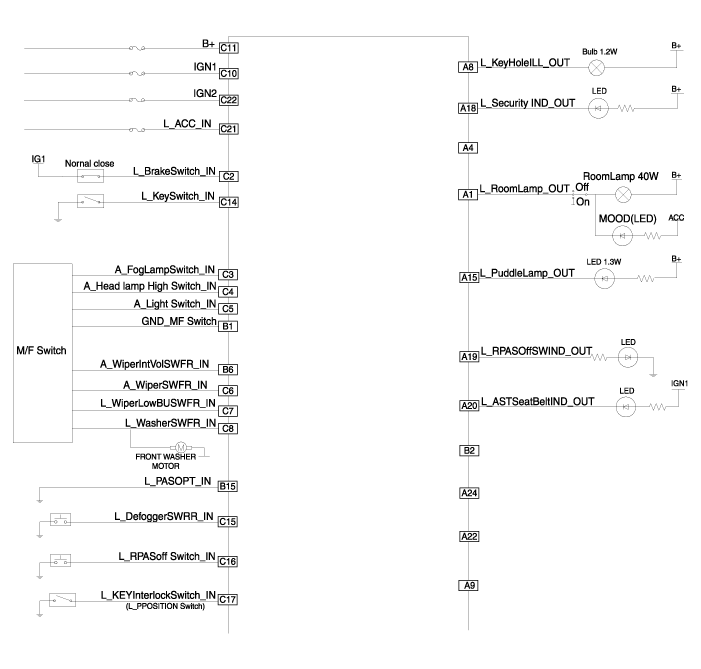

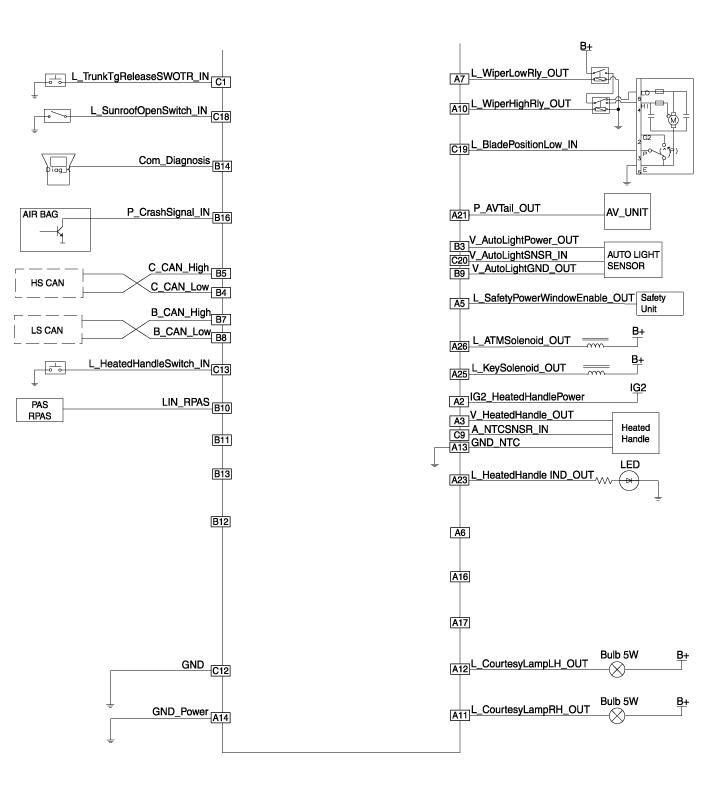

| Принципиальная электрическая схема |
Компоненты и расположение компонентов
Компоненты
НетРазъем AРазъем BРазъем C1Лампа салона_выходGNDВыключатель отпирания багажника_вход2Ручка с подогревом, мощность_IGN 2-Выключатель тормоза_вход3Ручка с подогревом_выходАвтоматическое освещение power_outputFo ...
Описание и работа
Описание
Функция блока управления кузовным оборудованием (BCM)
NoItemDescription1Стиральная машина, связанная с шайбой
-
Если переключатель омывателя нажат на 0,06~0,2 секунды с
режим автомобиля в IGN2, реле дворников ...
