Hyundai Sonata: Обшивка крыши / Обивка крыши в сборе Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Кузов (внутри и снаружи) / Отделка крыши / Процедуры ремонта обшивки крыши в сборе

Замена
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите переднее сиденье.
(См. Переднее сиденье — «Переднее сиденье в сборе»)
2.
Снимите заднее сиденье.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
3.
Снимите облицовку передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
4.
Снимите верхнюю облицовку стойки поперечного колеса.
(См. Отделка салона — «Отделка центральной стойки»)
5.
Снимите облицовку задней стойки.
(См. Отделка салона — «Облицовка задней стойки»)
6.
Снимите дополнительный солнцезащитный козырек.
(См. Отделка крыши - «Солнцезащитный козырек»)
7.
Снимите солнцезащитный козырек и фиксатор.
(См. Отделка крыши - «Солнцезащитный козырек»)
8.
Снимите вспомогательную ручку.
(См. Отделка крыши — «Вспомогательная ручка»)
9.
Снимите лампу верхней консоли.
(См. Электрическая система кузова — «Лампа на потолочной консоли»)
10.
Снимите комнатную лампу.
(См. Электрическая система кузова — «Комнатная лампа»)
11.
Отсоедините разъем зеркала ECM.
(См. Электрическая система кузова — «Электрохромное внутреннее зеркало заднего вида»)
12.
Отсоедините датчик дождя.
(См. Электрическая система кузова — «Датчик дождя»)
13.
Отсоедините основные разъемы обивки крыши (А) и крепежные зажимы в передней стойке.
[Драйвер]

[Пассажирский]

14.
Отсоедините разъемы (A) и монтажные зажимы в задней стойке [RH].

15.

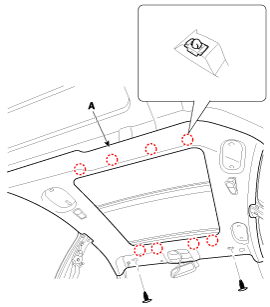

Снимите монтажный зажим обивки крыши и снимите обивку крыши в сборе (А).
Будьте осторожны, чтобы не помять обивку крыши.

16.
Отсоедините главный разъем обивки крыши (А).

17.
Снимите узел отделки крыши (А) с панели кузова и вынесите его из автомобиля через заднюю дверь.

18.
Снимите косметический светильник.
(См. Электрическая система кузова — «Лампа в туалетном столике»)
19.
Отсоедините жгут проводов обивки крыши (А) от обивки крыши (В).
•
При снятии соблюдайте осторожность, чтобы не повредить жгут проводов обивки крыши (А).

1.
Непрерывно наносите термоклей при установке отделки крыши. жгут проводов (A) на обшивке крыши (B) с помощью клеевого пистолета.
2.
Поместите противошумную прокладку на обшивку крыши (B), чтобы предотвратить шум.
20.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Компоненты сборки обшивки крыши и расположение компонентов
Расположение компонента 1. Сборка обшивки крыши ...
