Hyundai Sonata: схематические схемы системы управления двигателем / электромагнитного клапана управления RCV

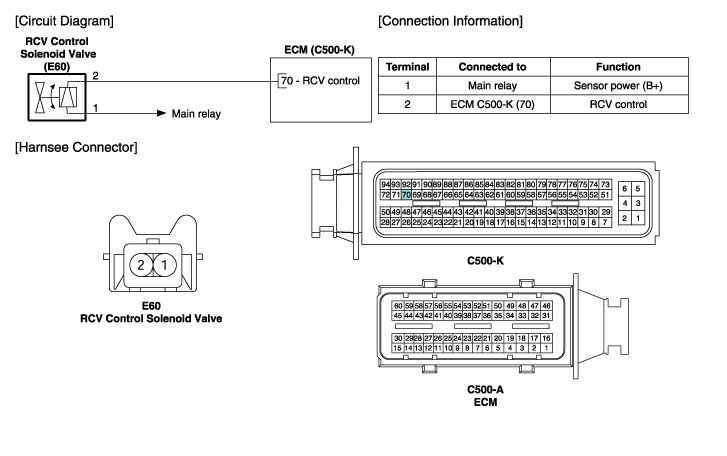

| Принципиальная электрическая схема |
Характеристики электромагнитного клапана управления RCV
Спецификация
ПараметрСпецификацияСопротивление катушки(?)28,3 ~ 31,1 [20°C(68°F)]
...
Процедуры ремонта электромагнитного клапана управления RCV
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем RCV.
3.
Измерьте сопротивление между клеммами RCV 1 и 2.
4.
Убедитесь, что сопротивление находится в пределах указанного ...
