Hyundai Sonata: стояночная тормозная система / расположение компонентов стояночного тормоза в сборе

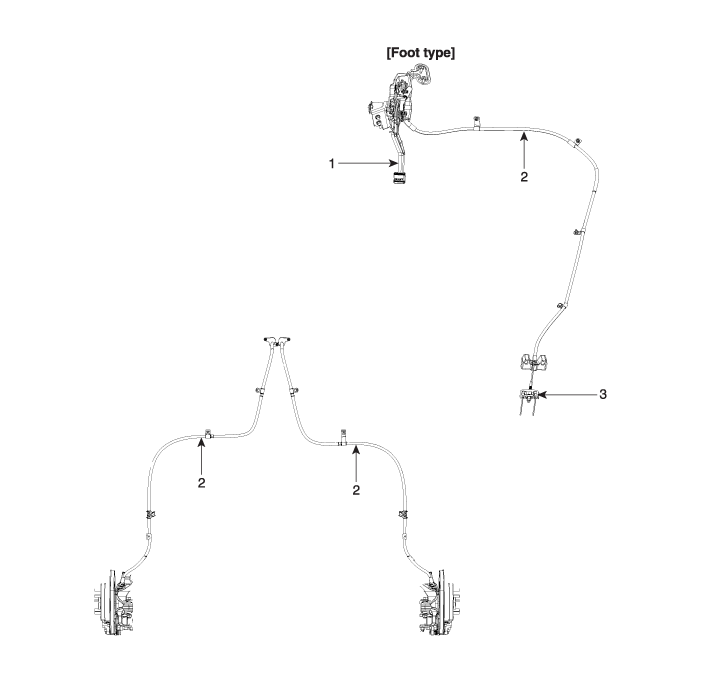

| Компоненты (1) |
|
1. Педаль стояночного тормоза
2. Трос стояночного тормоза |
3. Эквалайзер в сборе
|

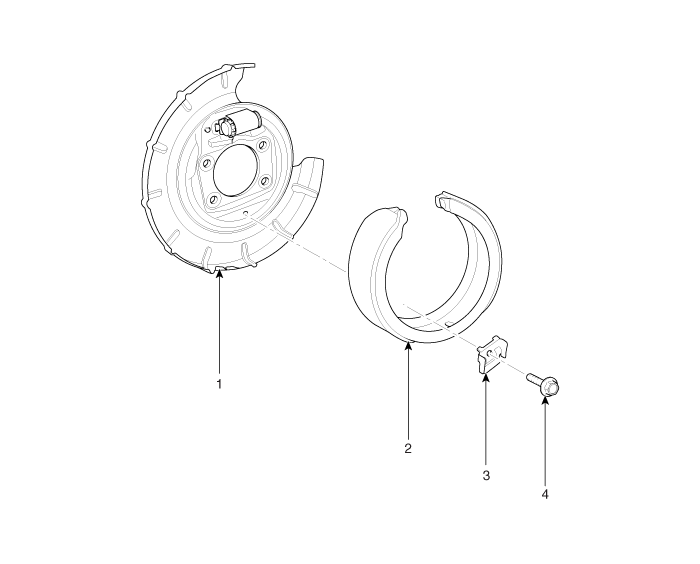

| Компоненты (2) |
|
1. Опорная пластина
2. Тормозная колодка |
3. Зажим для обуви
4. Болт |
Процедуры ремонта узла стояночного тормоза
Удаление
Педаль стояночного тормоза [Тип ножки]
1.
Снимите нижнюю панель аварийной подушки.
(См. Body - "Crash Pad")
2.
Снимите распределительную коробку.
(См. Электрическая система кузова — «Предохранители и реле»)
...
