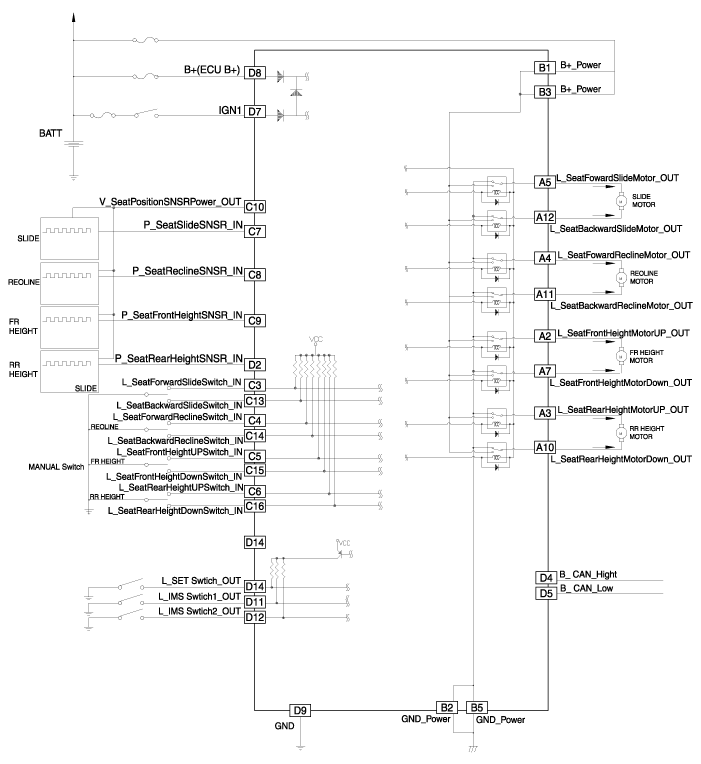

Hyundai Sonata: схемы IMS (встроенная система памяти) / блока сиденья с электроприводом памяти

Сиденье с электроприводом и памятью Компоненты и расположение компонентов

Компоненты NoConnecter AConnecter BConnecter CConnecter D1-Batt (+)--2Передний двигатель наклона (вверх)GND-Датчик высоты заднего сиденья3Задний двигатель высоты (вверх)Batt (+)Сигнал ползункового переключателя (вперед)-4Двигатель наклона ...

Блок сиденья с электроприводом с памятью Процедуры ремонта

Удаление 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите сиденье водителя в сборе. (См. Кузов — «Переднее сиденье в сборе») 3. Ослабление крепежных винтов блока IMS. 4. Диск ...
