Hyundai Sonata: схематические схемы системы управления двигателем / модуля управления двигателем (ECM)

Клемма ECM и входной/выходной сигнал

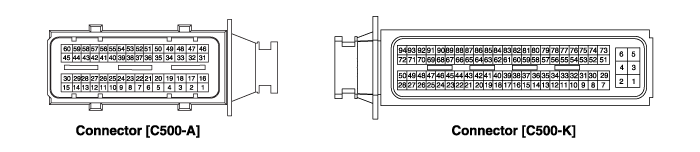

Функция терминала ЕСМ
Соединитель [C500-A]
Пин №
Описание
Подключен к
1
Инжектор (цилиндр №3) [Высокий] управляющий выход
Инжектор (цилиндр №3)
2
Инжектор (Цилиндр №4) [Высокий] управляющий выход
Инжектор (цилиндр №4)
3
Инжектор (цилиндр №2) [Низкий] управляющий выход
Инжектор (цилиндр №2)
4
Электрический привод перепускных ворот (EWGA) Мощность двигателя постоянного тока (+)
Электрический привод перепускных ворот (EWGA)
5
Подогреваемый кислородный датчик (HO2S) [ряд 1/датчик 1] выход управления нагревателем
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
6
-
?
7
-

8
-
?
9
Масса датчика
Электрический привод перепускных ворот (EWGA)
10
-
?
11
-
?
12
-

13
-
?
14
Реле вентилятора охлаждения [High] управляющий выход
Реле вентилятора охлаждения [высокий]
15
Выход управления масляным регулирующим клапаном CVVT (OCV) [ряд 1/выхлоп]
Клапан управления маслом CVVT (OCV) [ряд 1/выпуск]
16
Инжектор (Цилиндр №2) [Высокий] управляющий выход
Инжектор (цилиндр №2)
17
Форсунка (цилиндр №1) [Высокий] управляющий выход
Инжектор (цилиндр №1)
18
Инжектор (цилиндр №3) [Низкий] управляющий выход
Инжектор (цилиндр №3)
19
Электрический привод перепускных ворот (EWGA) Мощность двигателя постоянного тока (-)
Электрический привод перепускных ворот (EWGA)
20
Подогреваемый кислородный датчик (HO2S) [ряд 1/датчик 2] выход управления нагревателем
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
21
-
?
22
-
?
23
Вход сигнала датчика температуры охлаждающей жидкости двигателя (ECTS)
Датчик температуры охлаждающей жидкости двигателя (ECTS)?
24
Масса датчика
Датчик температуры охлаждающей жидкости двигателя (ECTS)
25
-
?
26
Вход сигнала датчика давления в топливном баке (FTPS)
Датчик давления в топливном баке (FTPS)
27
Выход управления реле топливного насоса (не смарт-ключ)
Реле топливного насоса
Выход управления клапаном закрытия канистры (CCV) (тип смарт-ключа)
Клапан закрытия канистры (CCV)
28
-
?
29
-

30
-
?
31
Выход управления катушкой зажигания (цилиндр №3)
Катушка зажигания (цилиндр №3)
32
Выход управления катушкой зажигания (цилиндр №1)
Катушка зажигания (цилиндр №1)
33
Инжектор (цилиндр №1) [Низкий] управляющий выход
Инжектор (цилиндр №1)
34
Клапан контроля давления топлива (FPCV) [высокий] управляющий выход
Клапан регулирования давления топлива (FPCV)
35
Двигатель ETC [-] управляющий выход
двигатель ETC
36
-
?
37
Вход сигнала датчика детонации (KS)
Датчик детонации (КС)
38
Масса датчика
Датчик детонации (КС)
39
-

40
Вход сигнала выключателя стоп-сигнала
Тормозной переключатель
41
-

42
-

43
-
?
44
-
?
45
Клапан управления маслом CVVT (OCV) [ряд 1/впуск] управляющий выход
Клапан управления маслом CVVT (OCV) [ряд 1/впуск]
46
Выход управления катушкой зажигания (цилиндр №4)
Катушка зажигания (Цилиндр №4)
47
Выход управления катушкой зажигания (цилиндр №2)
Катушка зажигания (цилиндр №2)
48
Инжектор (Цилиндр №4) [Низкий] управляющий выход
Инжектор (цилиндр №4)
49
Клапан контроля давления топлива (FPCV) [Низкий] управляющий выход
Клапан регулирования давления топлива (FPCV)
50
Двигатель ETC [+] управляющий выход
двигатель ETC
51
-
?
52
Электрический привод заслонки сброса (EWGA) Обратный сигнал
Электрический привод перепускных ворот (EWGA)
53
Входной сигнал переключателя проверки тормозов
Тормозной переключатель
54
-
?
55
-

56
Вход сигнала электрической нагрузки [Оттайка]
Генератор
57
Выход сигнала COM генератора
Генератор
58
Выходной сигнал частоты вращения двигателя
Кластер
59
Реле вентилятора охлаждения [Низкий] управляющий выход
Реле вентилятора охлаждения [Низкий]
60
-


Соединитель [C500-K]
Пин №
Описание
Подключен к
1
Земля блока ЕСМ
Заземление
2
Земля блока ЕСМ
Заземление
3
Земля блока ЕСМ
Заземление
4
Мощность батареи (В+)
Главное реле
5
Мощность батареи (В+)
Батарея
6
Мощность батареи (В+)
Батарея
7
Мощность батареи (В+)
Главное реле
8
Масса датчика
Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2]
9
Датчик положения акселератора (APS) 1 сигнальный вход
Датчик положения акселератора (APS) 1
10
Масса датчика
Датчик положения акселератора (APS) 2
11
-
?
12
Масса датчика
Датчик давления в топливном баке (FTPS)
13
-
?
14
Датчик положения дроссельной заслонки (TPS) 1 сигнальный вход
Датчик положения дроссельной заслонки (TPS) 1
15
-
?
16
-
?
17
Вход сигнала уровня топлива
Датчик уровня топлива (FLS)
18
Питание датчика (+5В)
Датчик положения акселератора (APS) 2
19
Питание датчика (+5В)
Электрический привод перепускных ворот (EWGA)
20
Питание датчика (+5В)
Датчик давления в рампе (RPS)
Датчик давления наддува (ДДП)
Датчик давления кондиционера (APT)
21
-
?
22
Вход сигнала переключателя стеклоочистителя
Переключатель стеклоочистителя
23
-

24
Выход сигнала ШИМ генератора [FR]
Генератор
25
-
?
26
-
?
27
-
?
28
-
?
29
Входной сигнал замка зажигания
Замок зажигания
30
Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] вход сигнала
Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2]
31
Вход сигнала датчика положения акселератора (APS) 2
Датчик положения акселератора (APS) 2
32
Масса датчика
Датчик положения акселератора (APS) 1
33
-

34
-
?
35
Масса датчика
Датчик положения дроссельной заслонки (TPS) 1,2
36
Вход сигнала датчика положения дроссельной заслонки (TPS) 2
Датчик положения дроссельной заслонки (TPS) 2
37
-

38
-
?
39
Питание датчика (+5В)
Датчик положения дроссельной заслонки (TPS) 1,2
40
Питание датчика (+5В)
Датчик положения акселератора (APS) 1
41
Питание датчика (+5В)
Датчик абсолютного давления во впускном коллекторе (MAPS)
Датчик давления в топливном баке (FTPS)
42
Питание датчика (+5В)
Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
Датчик положения распределительного вала (CMPS) [ряд 1/выпускной]
43
-

44
-

45
Вход сигнала датчика давления кондиционера (APT)
Датчик давления кондиционера (APT)
46
Вход сигнала скорости автомобиля
Датчик скорости автомобиля
47
-

48
-
?
49
-
?
50
-

51
-
?
52
VS-/IP- (Общее основание для VS, IP)
Датчик кислорода с подогревом  [ряд 1/датчик 1]
53
Rc/Rp (напряжение ячейки насоса)
Датчик кислорода с подогревом  [ряд 1/датчик 1]
54
-
?
55
Масса датчика
Датчик давления наддува (ДДП)
56
-
-
57
Вход сигнала датчика давления наддува (BPS)
Датчик давления наддува (ДДП)
58
Входной сигнал датчика давления в рампе (RPS)
Датчик давления в рампе (RPS)
59
-

60
Вход сигнала запуска
Модуль PDM
61
Вход сигнала связи LIN

62
-
?
63
МОЖЕТ [Низкий]
Другой модуль управления, разъем канала передачи данных (DLC), универсальный контрольный разъем
64
Масса датчика
Датчик положения распределительного вала (CMPS) [ряд 1/выпускной]
65
Вход сигнала датчика положения распределительного вала (CMPS) [ряд 1 / выпуск]
Датчик положения распределительного вала (CMPS) [ряд 1/выпускной]
66
-
?
67
Датчик положения коленчатого вала (CKPS) [B] вход сигнала
Датчик положения коленчатого вала (CKPS)
68
-
?
69
-
?
70
Выход управления электромагнитным клапаном управления RCV
Электромагнитный клапан управления RCV
71
-
?
72
Выход управления электромагнитным клапаном управления продувкой (PCSV)
Электромагнитный клапан управления продувкой (PCSV)
73
-
?
74
VS+ (напряжение элемента NERNST)
Датчик кислорода с подогревом  [ряд 1/датчик 1]
75
Rc (компенсационное сопротивление)
Датчик кислорода с подогревом  [ряд 1/датчик 1]
76
Масса датчика
Датчик давления в рампе (RPS)
77
Масса датчика
Датчик давления кондиционера (APT)
78
Масса датчика
Датчик абсолютного давления во впускном коллекторе (MAPS)
79
Вход сигнала датчика температуры на впуске (IATS)
Датчик температуры на впуске (IATS)
80
Вход сигнала датчика абсолютного давления в коллекторе (MAPS)
Датчик абсолютного давления во впускном коллекторе (MAPS)
81
-
?
82
-
?
83
Линия связи иммобилайзера
Модуль управления смарт-ключом [с системой запуска двигателя кнопкой]
Модуль управления иммобилайзером [без кнопки запуска двигателя]
84
-
?
