Hyundai Sonata: Головка блока цилиндров в сборе / Процедуры ремонта крышки головки блока цилиндров

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Механическая система двигателя / Головка цилиндра в сборе / Процедуры ремонта крышки ГБЦ

Удаление
1.
Снимите кожух двигателя.
2.
Отсоедините отрицательную клемму аккумуляторной батареи.
3.
Снимите шланг очистки воздуха.
(См. Система впуска и выпуска - «Ari Cleaner»)
4.
Отсоедините разъем проводки двигателя и зажим троса, а затем снимите защиту головки блока цилиндров и проводку с двигателя.

5.
Отсоедините разъем выпускного клапана OCV (масляного клапана).
(См. Топливная система — «Масляный регулирующий клапан CVVT»)
6.
Отсоедините катушку зажигания.
(См. Электрическая система двигателя — «Катушка зажигания»)
7.
Снимите шланг PCV (положительной вентиляции картера) (А).

8.
Снимите топливный насос высокого давления.
(См. Топливная система — «Топливный насос высокого давления»)
9.
Снимите крышку головки блока цилиндров (А), прокладку (В).

Ослабьте болты крепления крышки головки блока цилиндров в порядке и шагах.

Монтаж
1.
Установите крышку головки блока цилиндров.
(1)
Затвердевающий герметик, расположенный на верхней площадке между перед сборкой необходимо снять крышку цепи привода ГРМ и головку блока цилиндров. крышку головки блока цилиндров.
(2)
После нанесения герметика его следует собрать в течение 5 минут.
Ширина бусины: 2,0 ~ 3,0 мм (0,07 ~ 0,11 дюйма)
Герметик: ЛОКТАЙТ 5900H

(3)
Установите крышку головки блока цилиндров (А) с новой прокладкой (В).

Не используйте повторно разобранную прокладку.
(4)

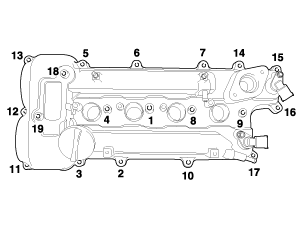

Затяните болты крышки головки блока цилиндров в порядке и шагах.
Момент затяжки
1-й шаг:
3,9 ~ 5,9 Н·м (0,4 ~ 0,6 кгс·м, 2,9 ~ 4,3 фунт-фут)
2-я ступень: 7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут)

2.
Установите в порядке, обратном снятию.
