Hyundai Sonata: схемы системы управления двигателем / датчика положения распределительного вала (CMPS)

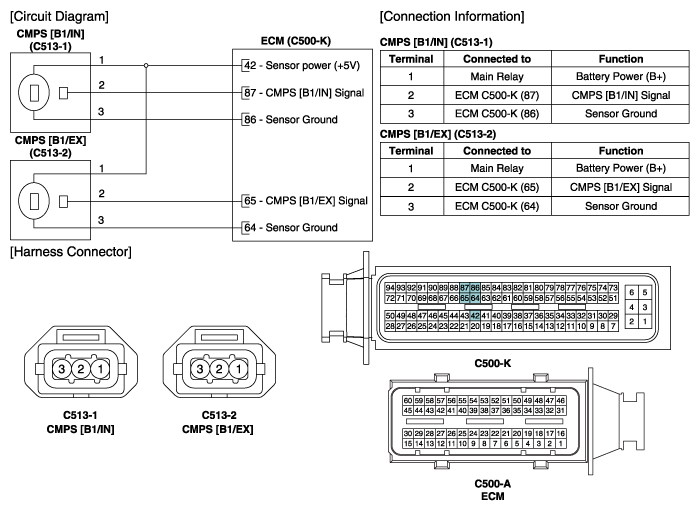

| Принципиальная электрическая схема |
Датчик положения распределительного вала (CMPS) Процедуры ремонта
осмотр
1.
Проверьте форму сигнала CMPS и CKPS с помощью GDS.
Спецификация: см. «Форму волны»
Удаление
•
НЕ снимайте распредвал поз.
