Hyundai Sonata: схематические схемы системы AVN / пульта дистанционного управления AVN (Sonata Sports)

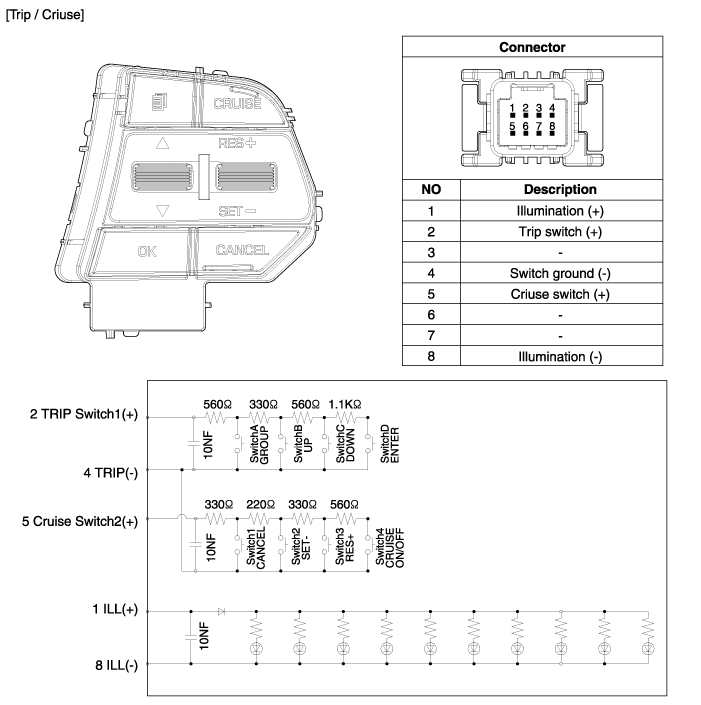

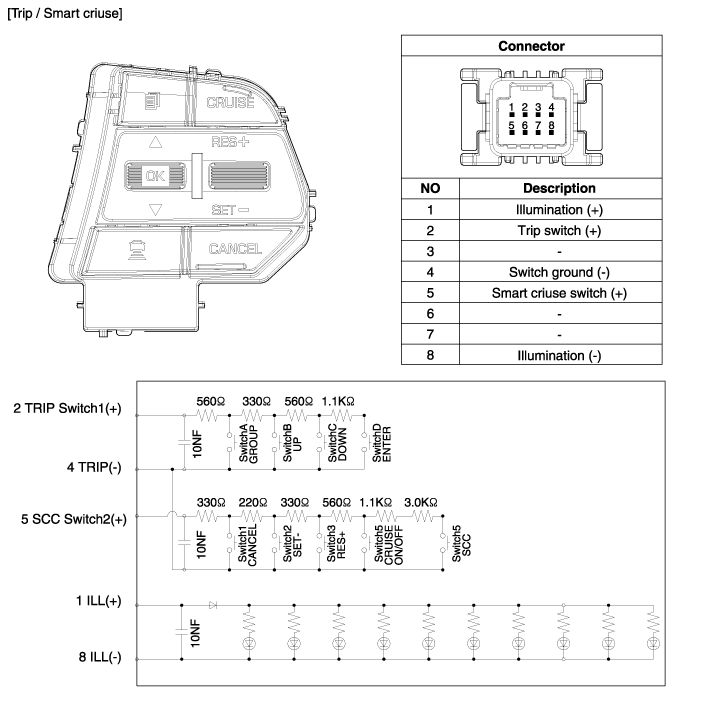

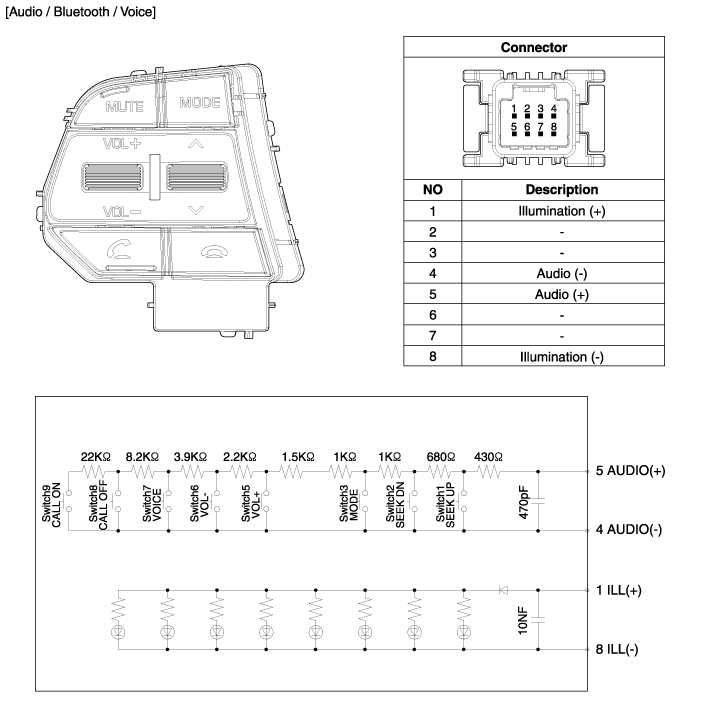

| Принципиальная электрическая схема |
AVN Remote Controller (Sonata Sports) Компоненты и расположение компонентов
Компоненты
1. Левый переключатель дистанционного управления (аудио + свободные руки)2. Правый переключатель дистанционного управления (Круиз+Бортовой компьютер)3. Подрулевой переключатель (вниз)4. Подрулевой переключатель (вверху)
...
Пульт дистанционного управления AVN (Sonata Sports) Процедуры ремонта
осмотр
1.
Проверьте сопротивление между клеммами в каждом положении переключателя (левое).
[Л: Аудио + Громкая связь]
SwitchConnector TerminalСопротивление(±5%)SEEK Up4-5430 ?SEEK Down1.11 k?MUTE3.11 k?Vol ...
