Kia Rio: Гидравлическая система / Блок клапанов

Kia Rio 2017-2023 YB Руководство по ремонту / Автоматическая трансмиссия / Гидравлическая система / Корпус клапана

Описание и работа

Описание

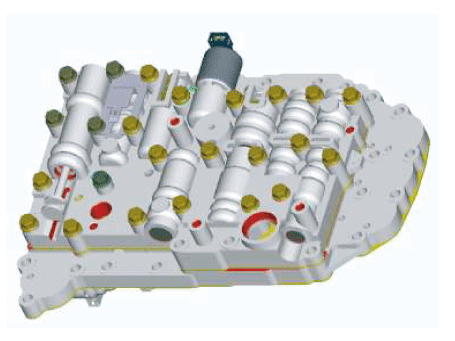

Блок клапанов необходим для управления автоматической коробкой передач и состоит из различных клапаны, используемые для управления подачей масла от масляного насоса. В частности, эти клапаны состоят из клапанов регулятора давления, клапанов перенаправления масла, клапанов переключения и ручные клапаны. Корпус также оснащен электронными электромагнитными клапанами, которые обеспечивают плавность хода. переключения передач.

Процедуры ремонта

Удаление

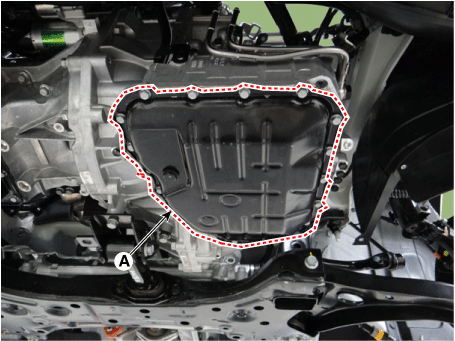

1.	Снимите нижнюю крышку. (См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»).

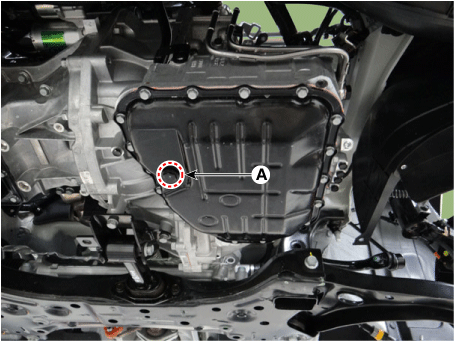

Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем переустановите сливную пробку.

Момент затяжки :

39,2–49,0 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)

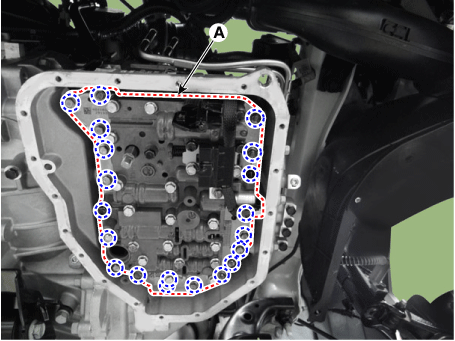

3.	Снимите крышку корпуса клапана (A) с помощью SST (09215-3C000) после ослабления болты.

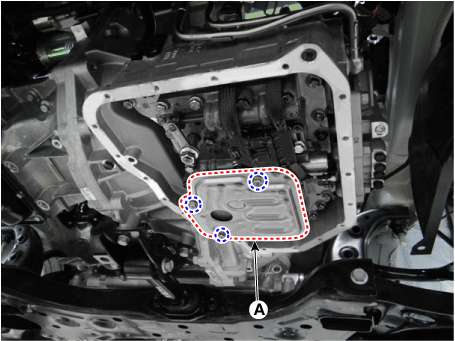

4.	Снимите масляный фильтр (А) после ослабления болтов.

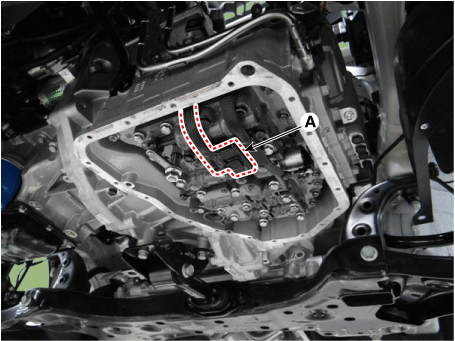

5.	Отсоедините главный разъем (А).

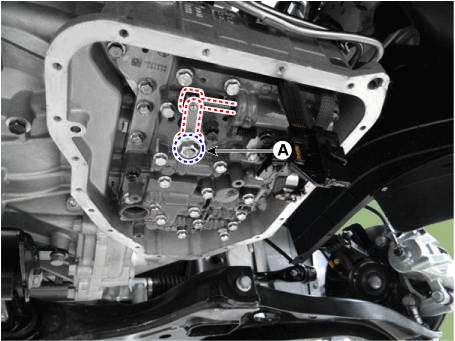

6.	Снимите узел ручного клапана после ослабления гайки (А).

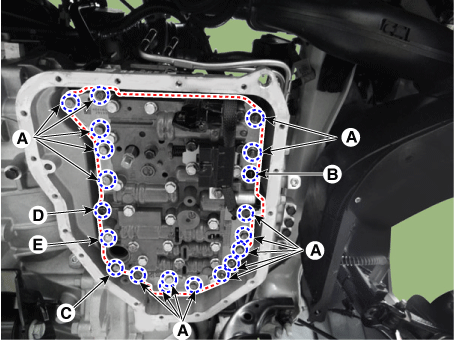

7.	Снимите узел корпуса клапана (A) с аккумуляторами (B) после ослабления болты крепления корпуса клапана.

Монтаж

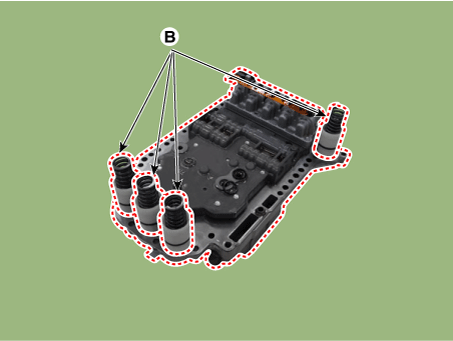

Установите аккумуляторы и пружины на корпус клапана.

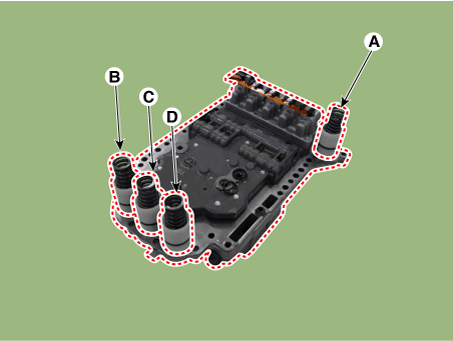

Элемент	Цвет	Весна
A : Муфта UD	Зеленый	2 единицы
B : муфта внешнего диаметра	Розовый	1 блок
C : 2-й тормоз	Розовый	2 единицы
D: тормоз LR	Розовый	1 блок

Установить гидроблок с гидроаккумуляторами и затем затянуть крепление болты.

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

А: 6×30 ㎜

Б : 6×35㎜

С: 6×40 ㎜

Д : 6×55㎜

Е : 6×60 ㎜

Установите узел ручного клапана, затянув гайку (А).

Момент затяжки :

26,5–33,3 Н·м (2,7–3,4 кгс·м, 19,5–24,6 фунт-фут)

4.	Подсоедините главный разъем (А).

Установите масляный фильтр (А).

Момент затяжки:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

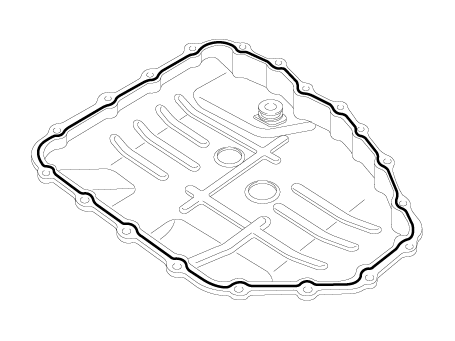

Нанесите жидкий герметик толщиной 0,10 2 дюйма (2,6 мм) без паузы как показано на иллюстрации.

Рекомендуемые :

LOCTITE FMD-546 или THREE-BOND TB1281B

Установите крышку корпуса клапана (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

8.	Установите нижнюю крышку. (См. раздел «Механическая система двигателя» — «Под крышкой машинного отделения»).

9.	Заполните автоматическую коробку передач жидкостью. (См. Гидравлическая система — «Жидкость»)
