Kia Rio: Автоматическая система управления коробкой передач / рычаг переключения передач

Kia Rio 2017-2023 YB Руководство по ремонту / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Рычаг переключения передач

Компоненты и расположение компонентов

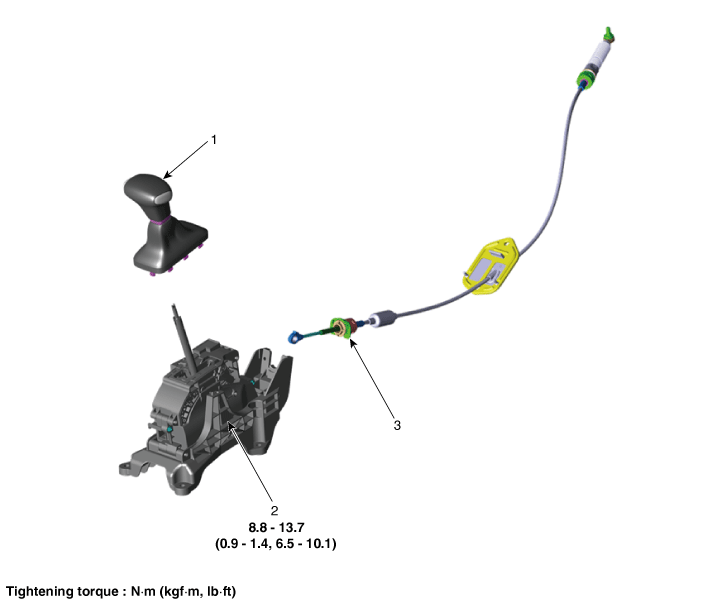

Компоненты

1. Ручка рычага переключения передач и чехлы
2. Рычаг переключения передач в сборе

3. Трос переключения передач в сборе

Процедуры ремонта

Удаление

1.	Переключите передачу на «N».

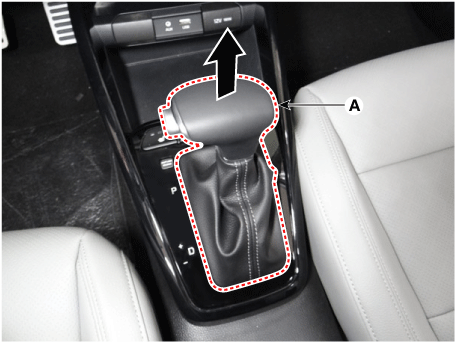

2.	Снимите ручку (А), потянув ее в направлении стрелки после снятия пыльники от верхней крышки консоли.

3.	Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)

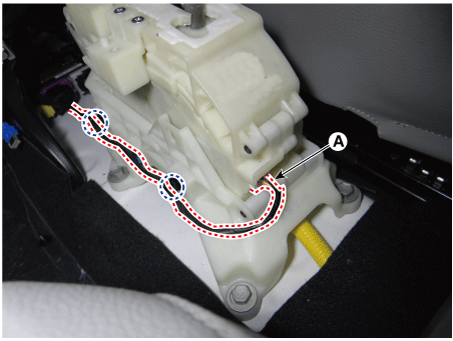

4.	Отсоедините главный разъем (А) и снимите крепление проводки. клипсы с рычага переключения передач.

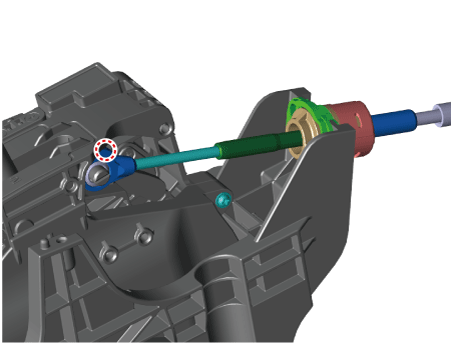

5.	Снимите трос переключения передач с оси рычага переключения передач после удаления защелки. штифт (А).

6.	Снимите кабельный разъем (А) с рычага переключения передач.

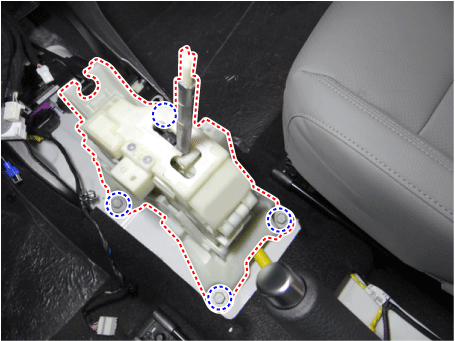

Снимите рычаг переключения передач после ослабления болтов.

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт·фут)

Монтаж

1.	Установите в порядке, обратном снятию.

•	Убедитесь, что рычаг переключения передач и рычаг ручного управления в положении «Н».

•	Установите трос переключения после проверки направления выступа. для предотвращения неправильной сборки.

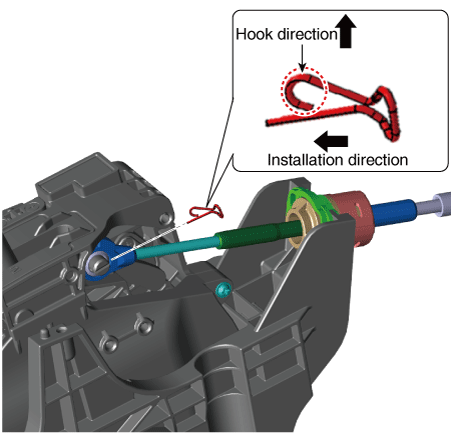

•	Обратите внимание на направление установки стопорного штифта и установите стопорный штифт. штифт крючком вверх.
