Киа Рио: Система смазки / Масляный поддон

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Система смазки / Маслосборник

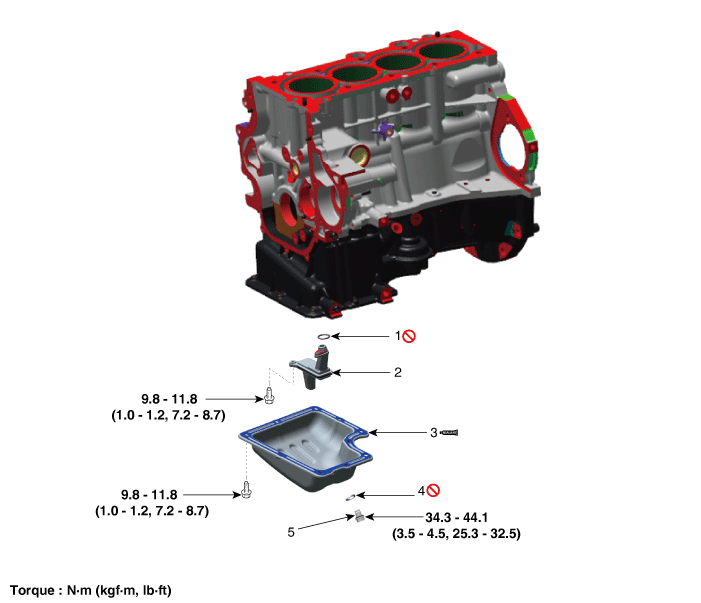

Компоненты и расположение компонентов

Компоненты

1. Уплотнительное кольцо масляного экрана
2. Масляный экран
3. Масляный поддон

4. Прокладка сливной пробки
5. Сливная пробка

Процедуры ремонта

Удаление

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)

2.	Слейте моторное масло. (См. Система смазки — «Моторное масло»)

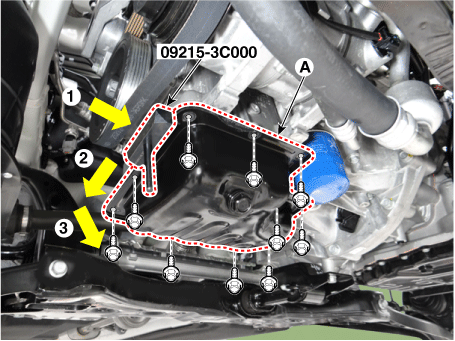

Снимите масляный поддон (А).

Вставьте лезвие SST (09215-3C000) между рамой лестницы и маслосборник. Отрежьте нанесенный герметик и снимите масляный поддон.

•	Вставьте SST между рамой лестницы и масляным поддоном. постукивая по ней пластмассовым молотком в направлении (1) стрелка.

•	После постукивания по SST пластиковым молотком вдоль направление (2) стрелки вокруг более чем 2/3 края масляный поддон, снимите его с масляного поддона.

•	Не переворачивайте SST резко, не постукивая. Это привести к повреждению SST.

•	Будьте осторожны, чтобы не повредить контактные поверхности лестницы. рама и масляный поддон.

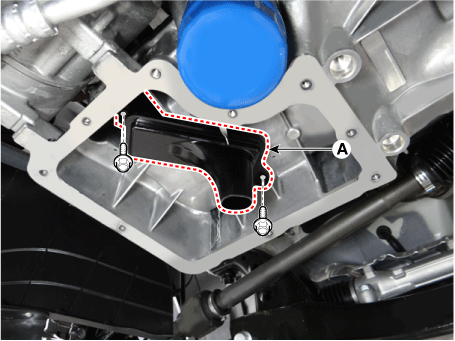

4.	Снимите масляный фильтр (А).

Монтаж

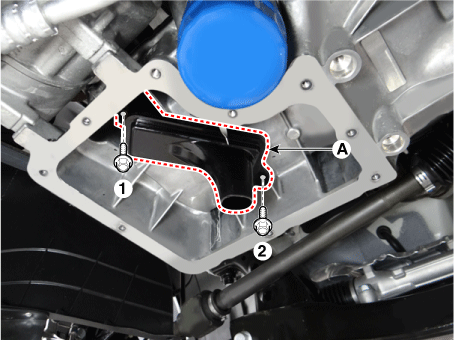

Установите масляный фильтр (А) с новым уплотнительным кольцом.

Затяните болты ударом по порядку.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Перед установкой масляного экрана нанесите слой моторного масла к уплотнительному кольцу.

Установите нижний масляный поддон.

(1)	С помощью скребка для прокладок удалите весь старый упаковочный материал с уплотнительные поверхности.

(2)

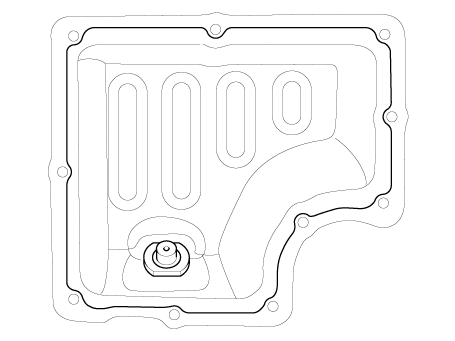

Перед сборкой масляного поддона жидкий герметик TB1217H или LT5900H следует наносить на нижний масляный поддон. Деталь должна быть собрана в течение 5 минут после нанесения герметика.

Ширина валика: 3,0–4,0 мм (0,12–0,16 дюйма)

•	Очистите уплотнительную поверхность перед сборкой двух части.

•	Удалите вредные инородные материалы с уплотнения. лицо перед нанесением герметика.

•	При нанесении уплотняющей прокладки герметик не должен выступают внутрь масляного поддона.

•	Для предотвращения течи масла нанесите герметик на прокладку к внутренней резьбе отверстий под болты.

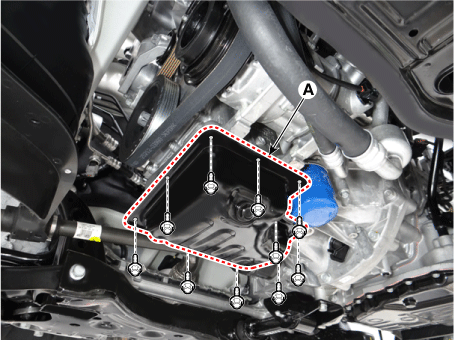

Установите нижний масляный поддон (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Равномерно затяните болты в несколько проходов.

После сборки подождите не менее 30 минут, прежде чем заправлять двигатель. с маслом.

Всегда используйте новую прокладку сливной пробки.

4.	Заправьте двигатель моторным маслом.
