Kia Rio: гидроусилитель руля с электроприводом / двигатель MDPS

Kia Rio 2017-2023 YB Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Двигатель МДПС

Процедуры ремонта

Удаление

1.	Отсоедините отрицательный кабель аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Отсоедините все разъемы, подключенные к рулевой колонке.

Ослабьте гайки рулевой колонки.

Момент затяжки :

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

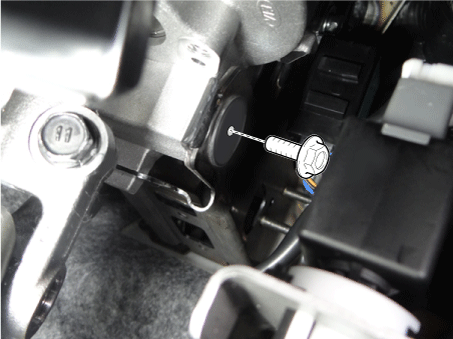

5.	Ослабьте болт рулевой колонки и снимите рулевую колонку в сборе.

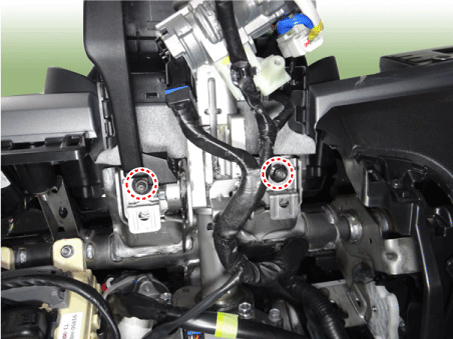

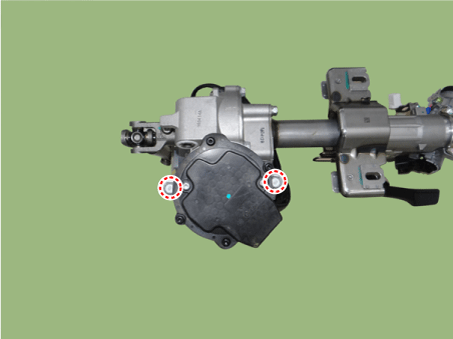

Ослабьте болты двигателя MDPS.

Момент затяжки :

14,7–21,6 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

7.	Установите в порядке, обратном снятию.

8.	Выполните «Калибровку датчика угла поворота рулевого колеса (SAS)» и «Установите почувствуйте крутящий момент до нуля».

9.	Выключите переключатель IGN и подождите 10 секунд или более. Затем проверьте работы после запуска двигателя.

Диагностика с помощью КДС

Датчик угла поворота рулевого колеса (SAS) Калибровка и установка крутящего момента рулевого управления на ноль

•	Убедитесь, что аккумулятор полностью заряжен, прежде чем «Угол поворота Калибровка датчика (SAS).

•	Будьте осторожны, чтобы не отсоединить кабели, подключенные к автомобилю. или сканирующим прибором во время «Калибровки датчика угла поворота рулевого колеса (SAS)».

•	После завершения "Калибровки датчика угла поворота рулевого колеса (SAS)", выключите зажигание и подождите несколько секунд. Затем начните двигатель для подтверждения нормальной работы автомобиля.

1.	Подсоедините разъем самодиагностики (16-контактный), расположенный под водительской стороной. аварийную панель к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.

2.	Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на автомобиле KDS. экран выбора.

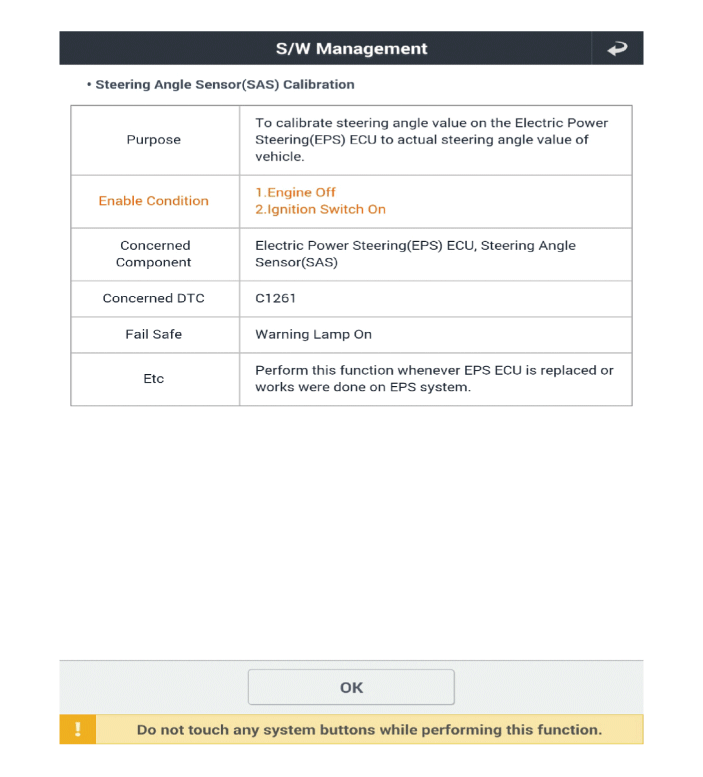

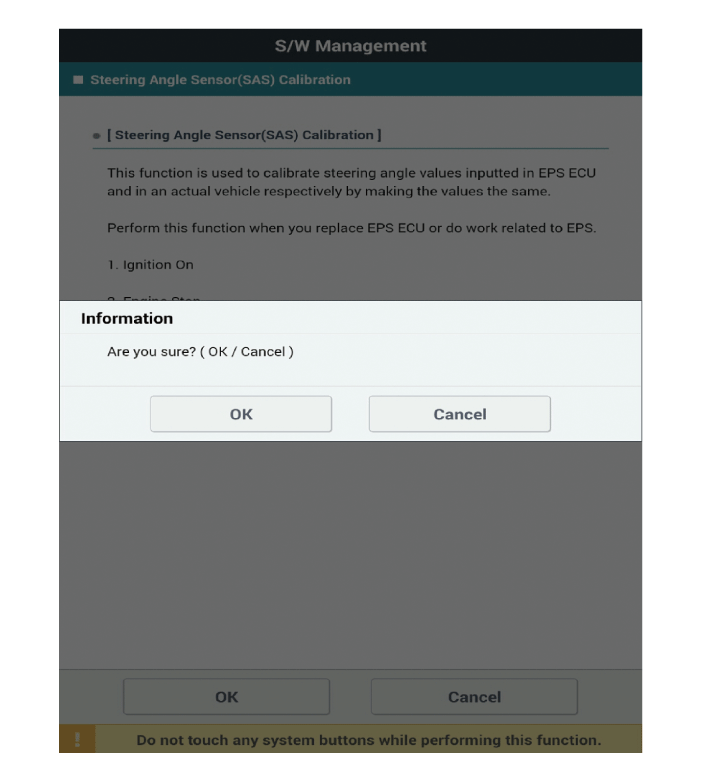

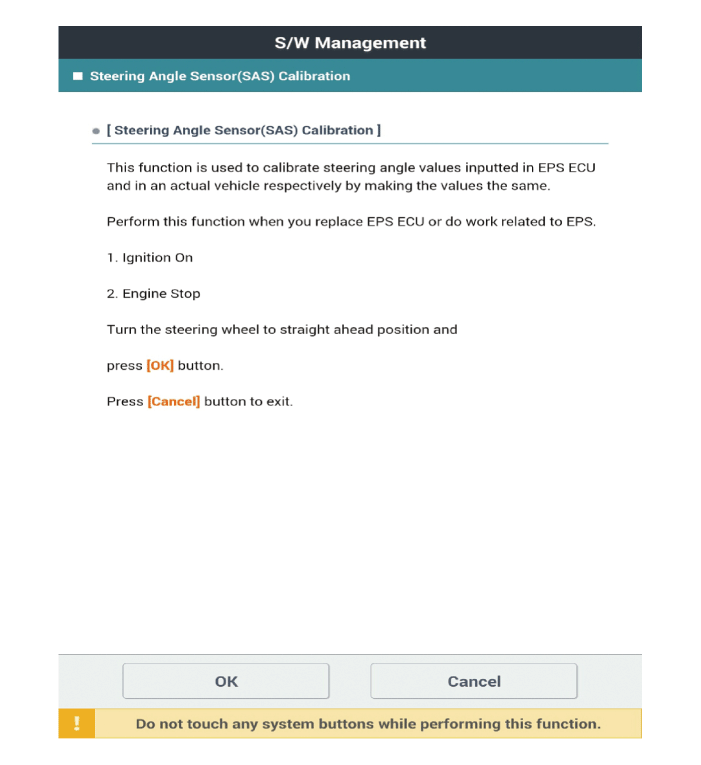

3.	Выберите «Калибровка датчика угла поворота рулевого колеса (SAS)» на экране KDS, затем выберите ОК.

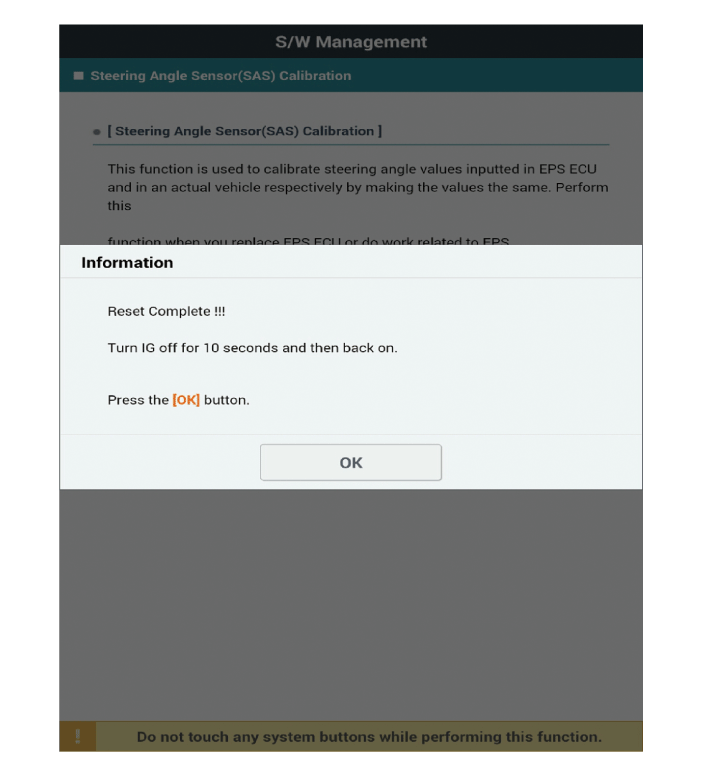

4.	Продолжайте тест в соответствии с инструкциями на экране.

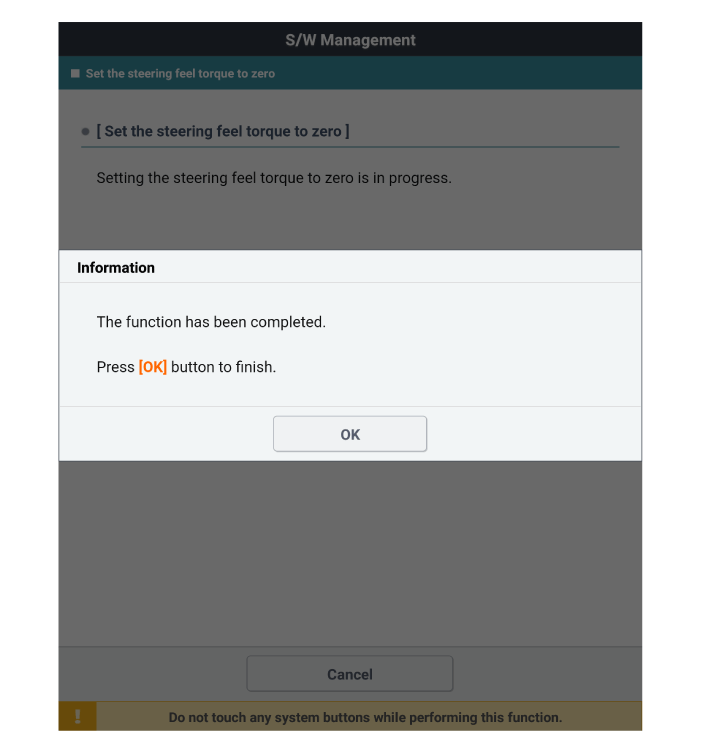

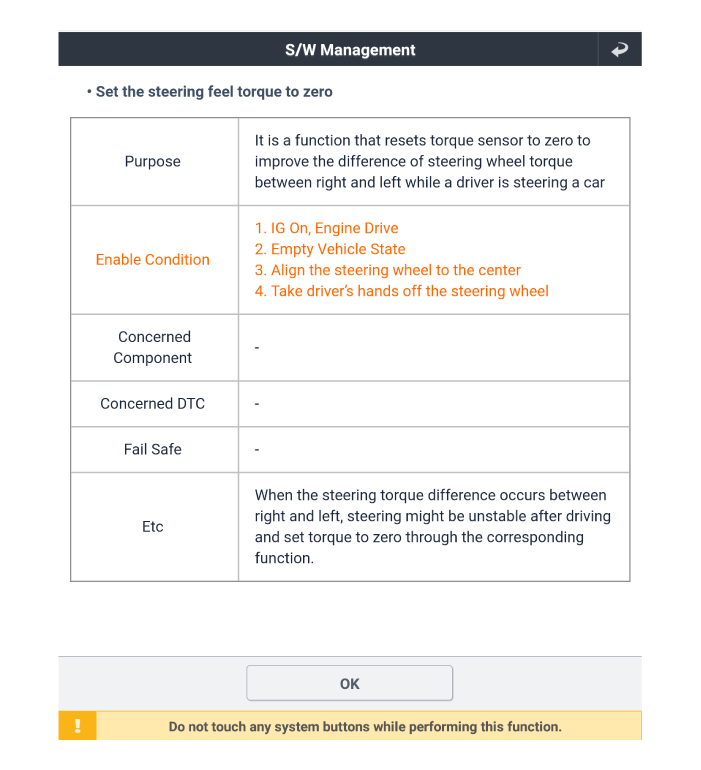

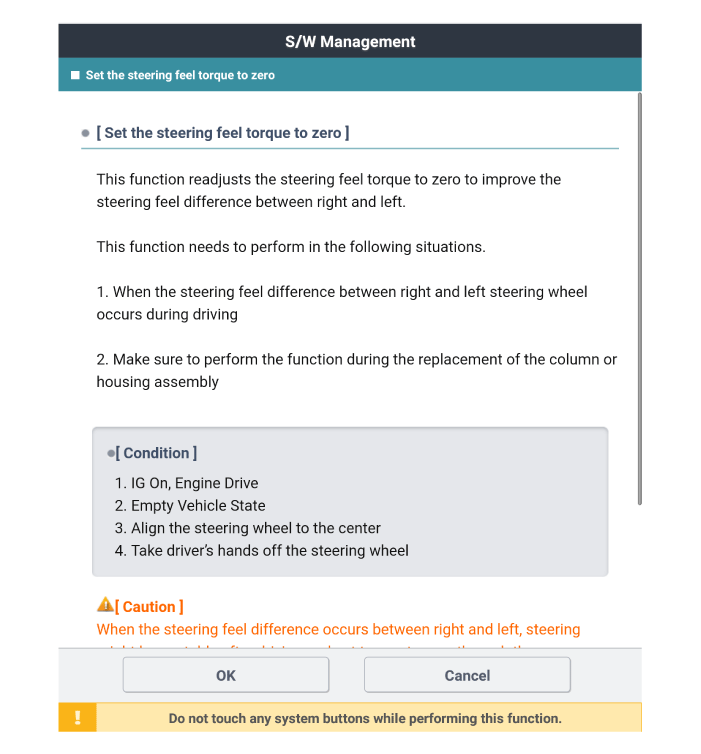

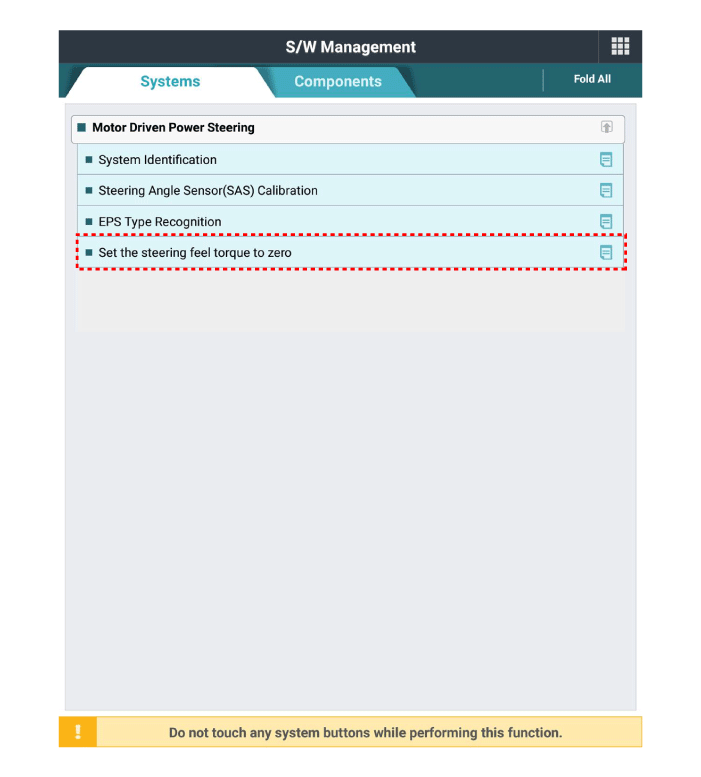

5.	Выберите «Установить нулевой крутящий момент рулевого управления» на экране KDS, затем выберите ОК.

6.	Продолжайте тест в соответствии с инструкциями на экране.

7.	Удалите код неисправности.

8.	Выключите переключатель IG и подождите не менее 10 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.
