Киа Рио: Тормозная система/главный цилиндр

Kia Rio 2017-2023 YB Руководство по ремонту / Тормозная система / Тормозная система / Главный цилиндр

Компоненты и расположение компонентов

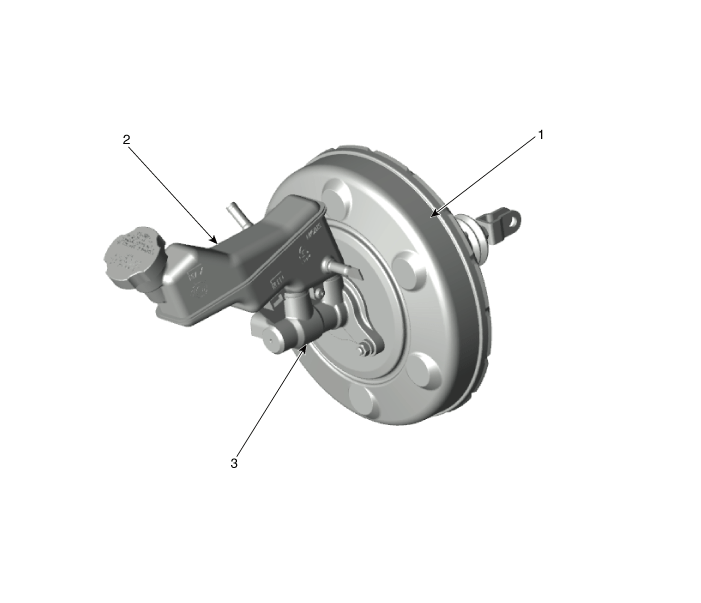

Компоненты

1. Усилитель тормозов в сборе
2. Резервуар

3. Главный цилиндр

Процедуры ремонта

Удаление

Снимите батарею и поддон для батареи.

D 1.4 U2 TCI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

G 1.0 T-GDI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

G 1,2 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

G 1,4 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

Снимите воздушный фильтр в сборе.

D 1.4 U2 TCI (см. Механическая система двигателя — «Воздушный фильтр»)

G 1.0 T-GDI (см. Механическая система двигателя — «Воздушный фильтр»)

G 1,2 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

G 1,4 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

Не проливайте тормозную жидкость на автомобиль, так как это может повредить краска. Если тормозная жидкость попала на краску, смойте сразу водой.

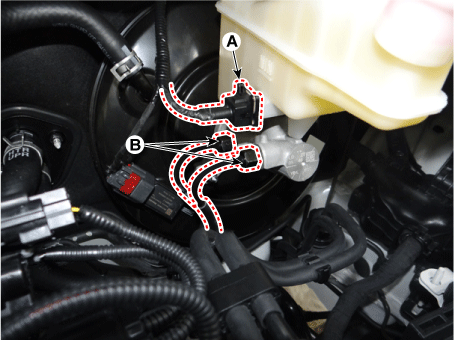

Отсоедините разъем выключателя уровня тормозной жидкости (А) и отсоедините тормозную трубку (B) от главного цилиндра, ослабив развальцовку трубки орех.

Момент затяжки:

ABS: 13,7–16,7 Н·м (1,4–1,7 кгс·м, 10,1–12,3 фунт·фут)

ESC: 18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт·фут)

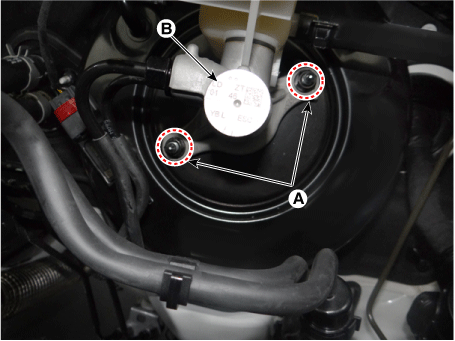

Снимите главный цилиндр (В) с усилителя тормозов после ослабления монтажные гайки (А).

Момент затяжки:

9,8–15,7 Н·м (1,0–1,6 кгс·м, 7,2–11,6 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Тормозная система»)
