Kia Rio: внутренняя отделка / отделка центральной стойки

Kia Rio 2017-2023 YB Руководство по ремонту / Кузов (внутри и снаружи) / Внутренняя отделка / Отделка центральной стойки

Компоненты и расположение компонентов

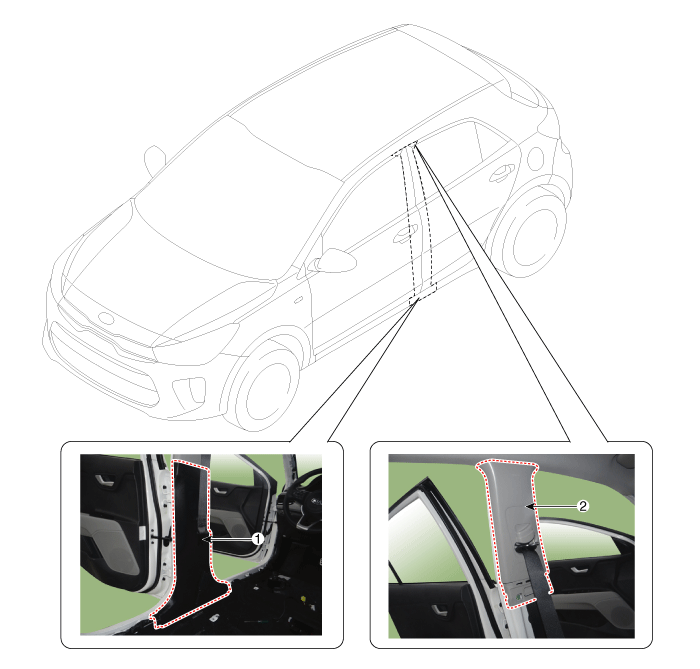

Расположение компонента

1. Нижняя обшивка центральной стойки

2. Верхняя обшивка центральной стойки

Процедуры ремонта

Замена

[Центральная стойка нижняя подрезать]

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снять обивку дверного проема. (См. Отделка салона — «Отделка дверных протертостей»)

2.	Аккуратно снимите боковой уплотнитель передней двери.

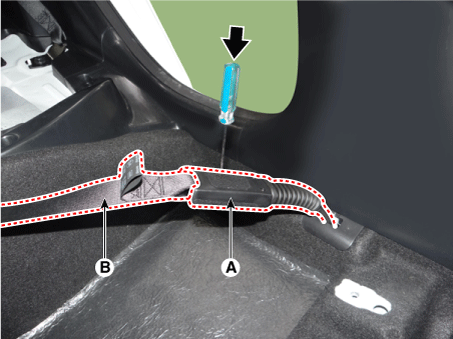

3.	Снимите ремень безопасности (B) с системы EFD с помощью SST (0K888-D4200).

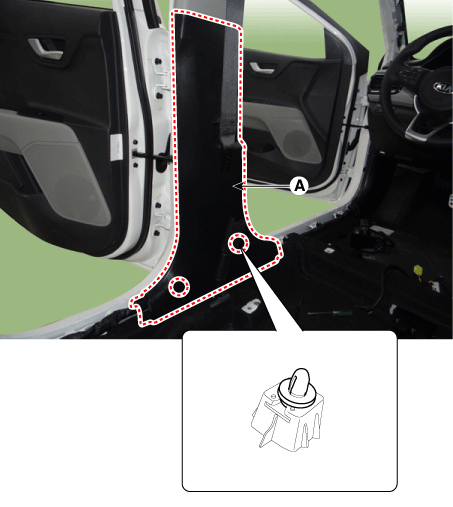

4.	С помощью съемника снимите нижнюю облицовку центральной стойки (А).

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.

[Центральная стойка верхняя подрезать]

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите нижнюю облицовку центрального пыльника.

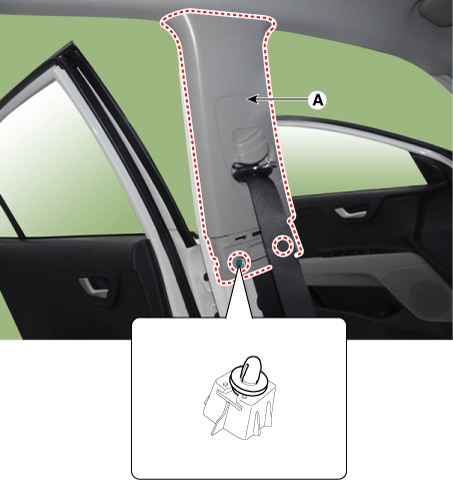

2.	Снимите верхнюю облицовку центральной стойки (А) после ослабления болта.

Установите в порядке, обратном снятию.

Убедитесь, что разъем подключен правильно.
