Kia Rio: электрическая система кузова / система камеры заднего вида

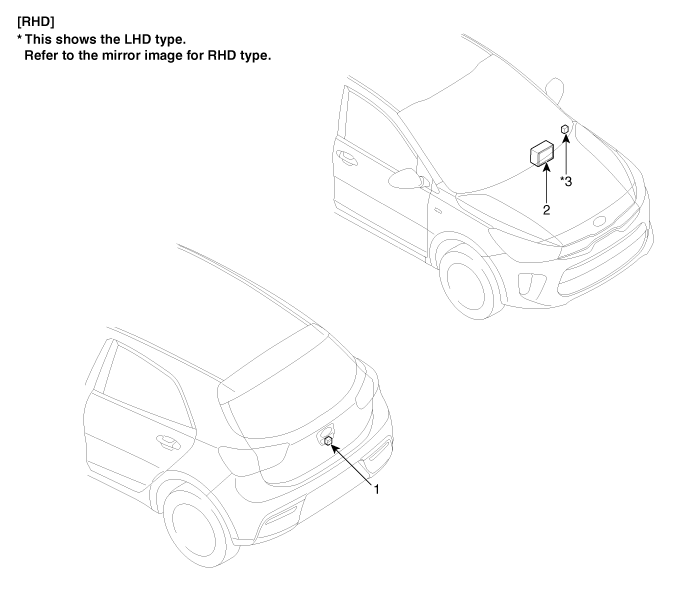

Чтобы отобразить заднюю часть автомобиля, чтобы помочь водителю, он получает сигнал заднего изображения с камеры заднего вида и отображает его на головке AVN блок монитора или левое внутреннее зеркало заднего вида.

Камера заднего вида является дополнительным устройством, отображающим мертвую зону на экран монитора, который автоматически работает, когда передача остается в положении «R» в течение более 3 секунд.

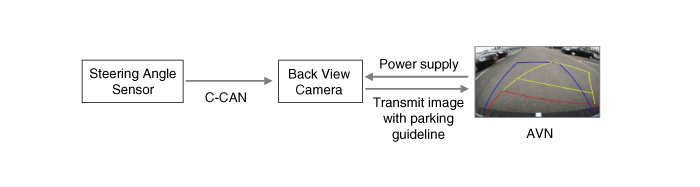

Он отображает расчетную траекторию с указаниями по парковке в соответствии с с рабочим углом рулевого колеса. (Отдельного блока нет.)

В случае плохого качества или плохой фокусировки обязательно проверьте состояние поверхности объектива камеры и наличие посторонних предметов.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

Снимите обшивку задней двери.

(См. Кузов — «Отделка задней двери»)

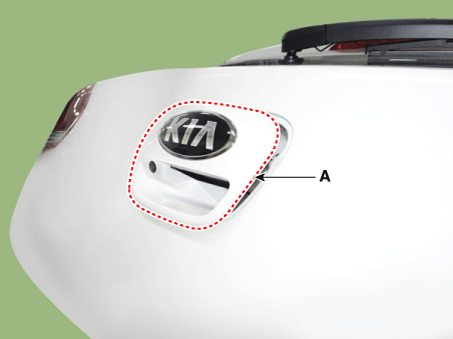

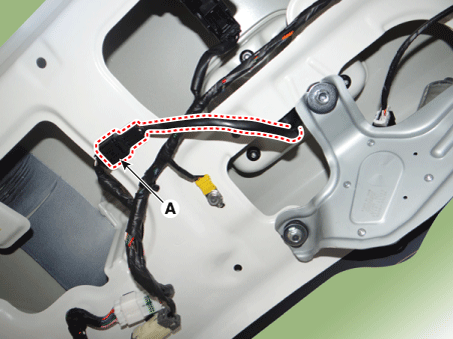

Отсоедините разъем наружной ручки двери багажного отделения (А).

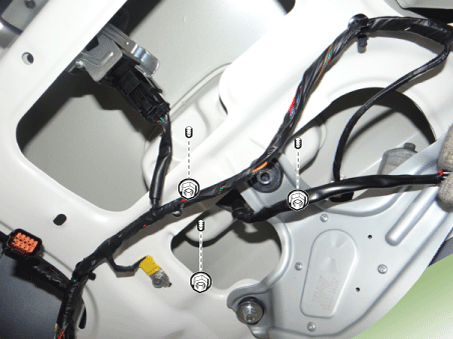

Снимите узел внешней ручки двери багажного отделения (А) после ослабления крепления. орехи.

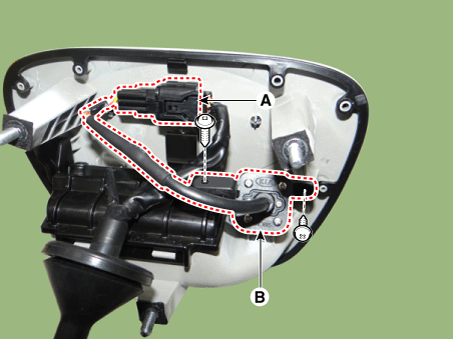

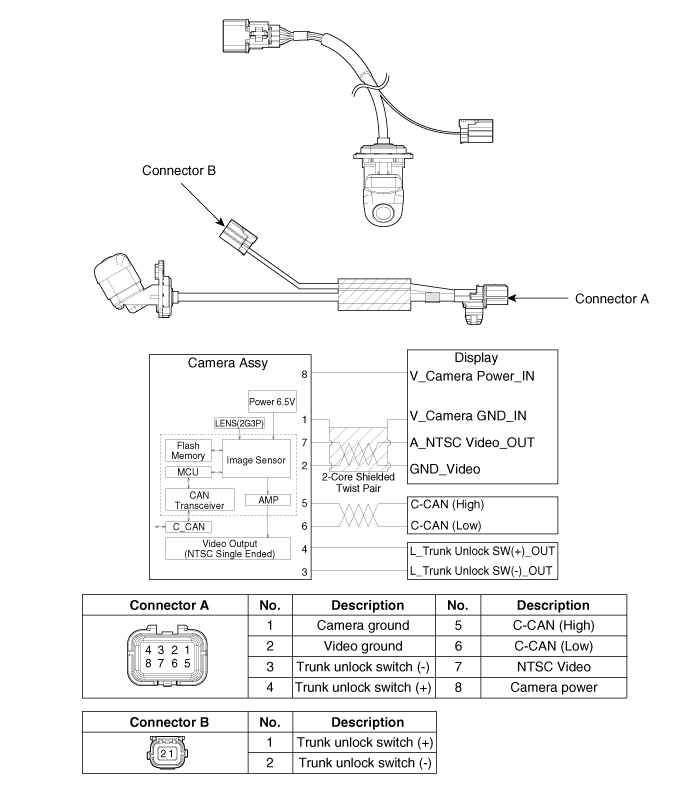

Отсоедините разъем камеры заднего вида в сборе (А).

Снимите узел камеры заднего вида (B), предварительно ослабив крепление. винты.

Подсоедините разъем камеры заднего вида в сборе.

Установите блок камеры заднего вида.

Установите наружную ручку задней двери в сборе.

Подсоедините разъем наружной ручки двери багажного отделения в сборе.

Установите обшивку задней двери.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.
