Kia Rio: система AVN / антенна AVN

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Система АВН / Антенна АВН

Компоненты и расположение компонентов

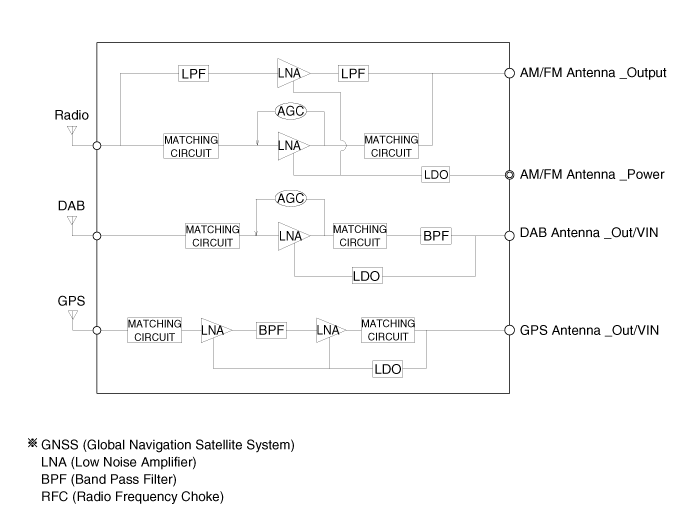

Компоненты

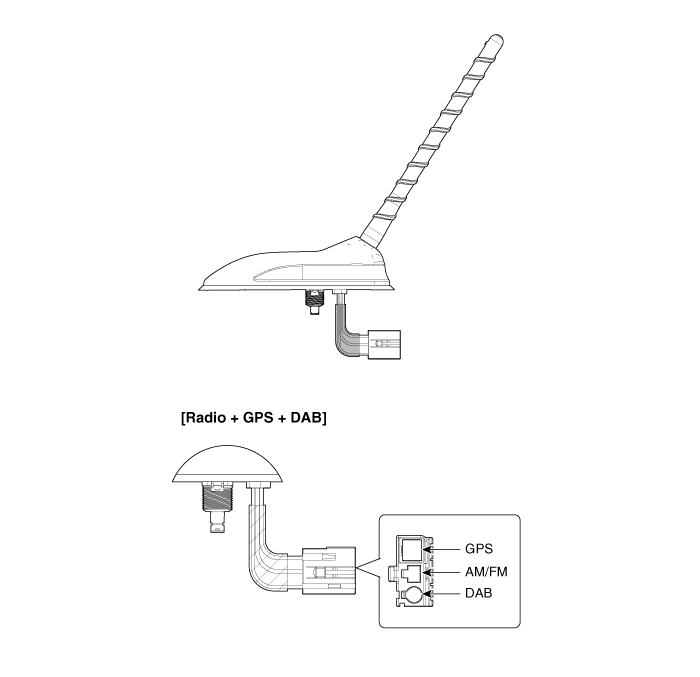

[Антенна на крыше (радио + GPS + DAB)]

Процедуры ремонта
Удаление

Антенна на крыше

1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите обивку крыши в сборе.

(См. Кузов — «Обшивка крыши в сборе»)

3.

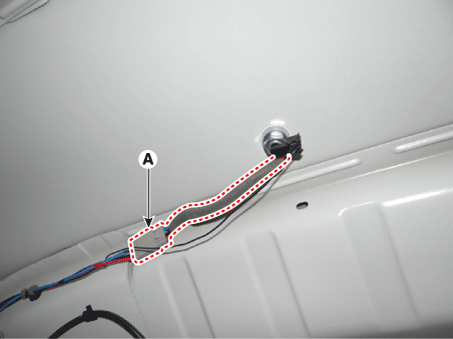

Отсоедините разъем питания антенны на крыше (А).

4.

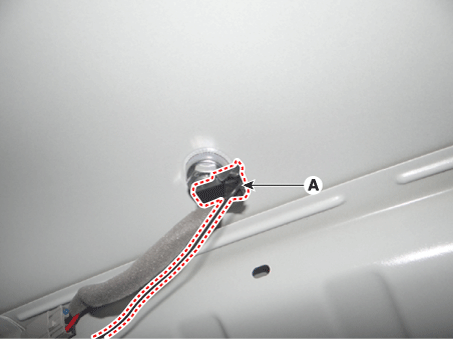

Отсоедините разъем радиоантенны (А).

5.

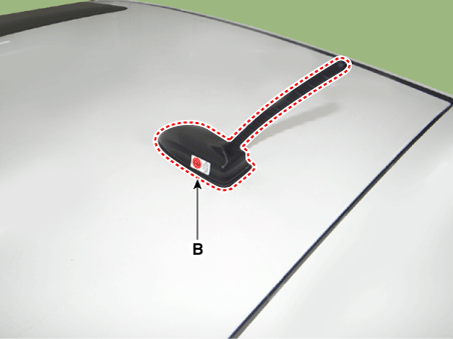

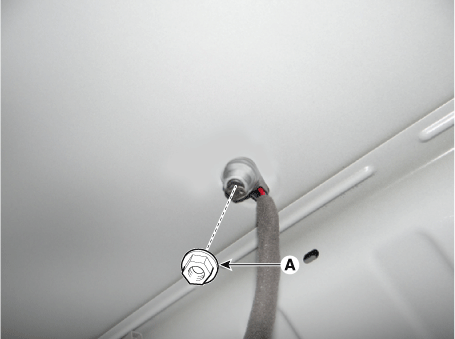

Снимите антенну на крыше (B), предварительно ослабив гайку (A).

Монтаж

Антенна на крыше

1.

Установите антенну на крыше.

2.

Подсоедините разъем питания антенны на крыше и разъемы радиоантенны.

3.

Установите обивку крыши в сборе.

4.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Убедитесь, что кабели и разъемы подключены правильно.

Проверьте систему AVN на нормальную работу.
