Срыв гидротрансформатора Тест

Этот тест измеряет максимальную скорость двигателя, когда рычаг селектора находится в положении «D». или "R" и преобразователь крутящего момента останавливается для проверки работы крутящего момента преобразователь, стартер и односторонняя муфта, а также удерживающая способность фрикционов и тормозов в трансмиссии.

Не позволяйте никому стоять перед или позади автомобиля во время проводится испытание.

Проверьте уровень и температуру жидкости в автоматической коробке передач, а также температура охлаждающей жидкости двигателя.

•	Уровень жидкости: На отметке HOT указателя уровня масла.

•	Температура жидкости: 80–100°C (176–212°F)

•	Температура охлаждающей жидкости двигателя: 80–100°C (176–212°F)

2.	Проверьте оба задних колеса (левое и правое).

3.	Потяните рычаг стояночного тормоза, полностью выжав педаль тормоза.

4.	Запустить двигатель.

Переведите рычаг селектора в положение «D», полностью нажмите на педаль акселератора. педали и измерьте максимальную скорость двигателя в это время.

•	Дроссельную заслонку больше нельзя оставлять полностью открытой. чем 5 секунд.

•	При проведении теста на сваливание два или более раз переместите рычаг селектора в положение «N» и запустить двигатель при 1000 об/мин для охлаждения жидкости автоматической коробки передач вниз перед проведением последующих испытаний.

•

Переместите рычаг селектора в положение «R» и выполните снова тот же тест.

Скорость вращения при остановке: 2000–2700 об/мин.

Диапазон	Состояние	Проходимая причина
Проскальзывание диапазона R	Обеспечить регресс	REV в диапазоне D в норме L/R в диапазоне D ненормально
Промах диапазона D1	Диапазон D 1-й/ Спортивный режим 1-й	L / R в обратном диапазоне ненормально UD в обратном диапазоне в норме
Проскальзывание диапазона D3	3-я передача удержание	OD на 3-й передаче проскальзывает (1-я и 2-я передачи в норме)
Поступательное, обратное скольжение	Д-диапазон, Р-диапазон	Гидротрансформатор Масляный насос, Ручной клапан в клапане Ненормальное вождение устройства

Гидравлическое давление Тест

1.	Прогрейте двигатель до тех пор, пока температура жидкости автоматической коробки передач не станет 80–100°C (176–212°F).

2.	Поднимите автомобиль домкратом, чтобы колеса могли свободно вращаться.

3.	Соединить специнструмент(09452-21500, 09452-21000, 09452-21600) масло манометр к каждому порту сброса давления.

4.	Измерьте гидравлическое давление в каждом порту при заданных условиях. в таблице стандартного гидравлического давления и убедитесь, что измеренные значения находятся в пределах стандартных значений.

5.	Если значение выходит за пределы стандартного диапазона, устраните проблему, обратившись к к диагностической таблице проверки гидравлического давления.

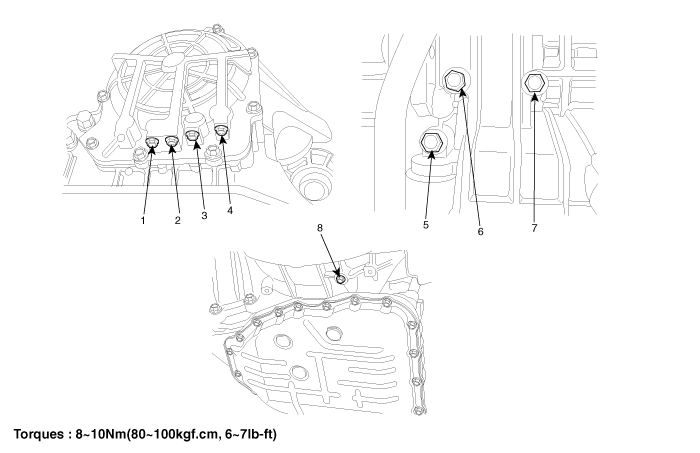

1. КРАСНЫЙ порт давления
2. Порт давления наружного диаметра
3. 2-й порт давления
4. Порт давления REV

5. Порт давления DA
6. Порт давления UD
7. Порт давления LR
8. Порт давления ДР

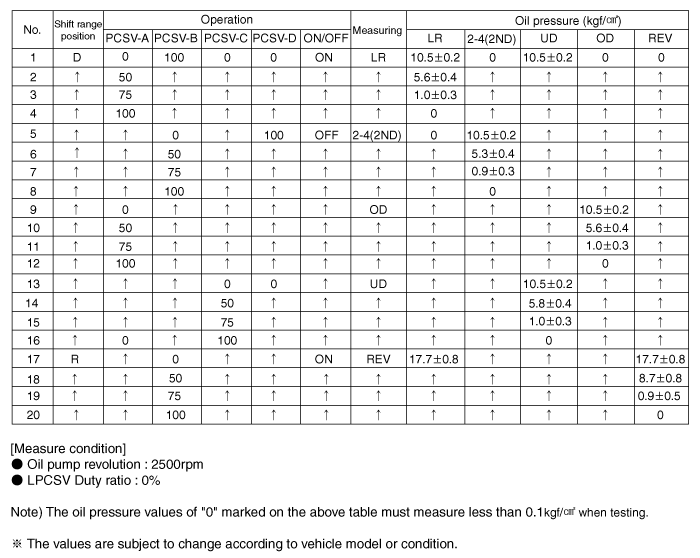

Стандартный гидравлический Таблица давления

[Условие измерения]

•	Вращательное семя масляного насоса: 2500 об/мин

•	Положение ручного клапана: "D"

•	Состояние электромагнитного клапана: 3-й

–	Коэффициент продолжительности LP Sol: 0 %

–	Ставка пошлины PCSV-A: 0 %

–	PCSV-B Процентная ставка: 100 %

–	PCSV-C Пошлинная ставка: 0 %

–

ВКЛ./ВЫКЛ. Солнечная нагрузка: ВЫКЛ.

Нет.	PCSV-D Дежурная ставка (%)	DA Давление [кгс/см²]	DR Давление [кгс/см²]
1	0	3,4 ± 0,8	5,2 ± 0,8
2	50	2,3 ± 0,5	Макс. 0,2
3	100	9,0 ± 0,8	Макс. 0,2

* Удовлетворяет вышеуказанному условию в обеих восходящих частях PCSV-D Sol (0 → 100%) и нисходящая часть (100 → 0%).

* Пропускная способность PCSV-D Sol при давлении DA 0,2 кгс/см² должна пройти в пределах 20-30%.

* Минимальное значение должно быть ниже 0,2 кгс/см².
