Kia Picanto: Переключатель заднего дворника/омывателя/омывателя заднего стекла

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Задний стеклоочиститель/омыватель / Переключатель заднего омывателя

Процедуры ремонта

осмотр

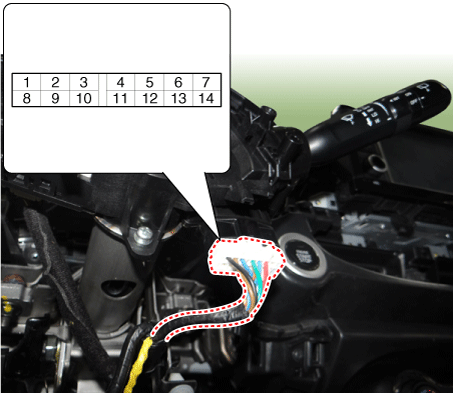

Проверка многофункционального переключателя

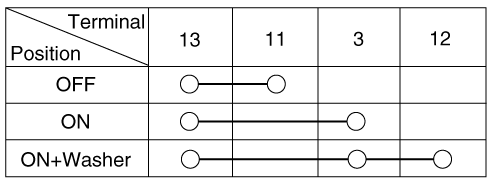

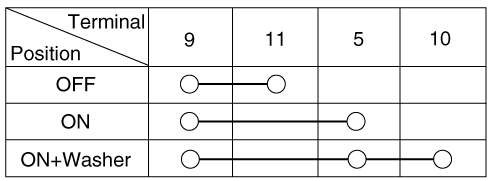

1.	Проверьте целостность цепи между клеммами в каждом положении переключателя, как показано ниже. Переключатель заднего стеклоочистителя и омывателя [левый руль] [Правый руль]

Осмотр (с KDS/GDS)

В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (KDS/GDS).

Диагностическая система (KDS/GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.

2.	Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки, чтобы проверить автомобиль с помощью тестера.

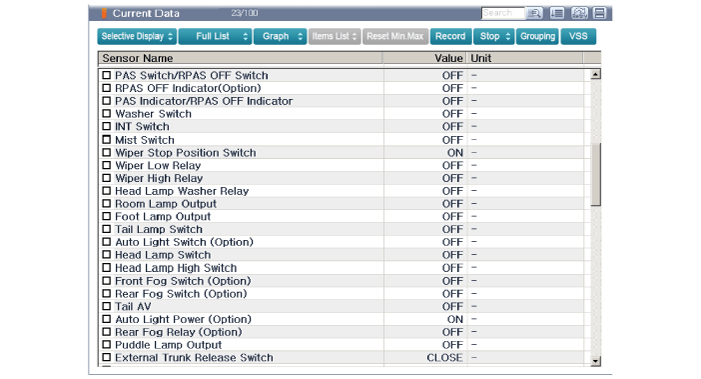

3.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
