Kia Picanto: Напольная консоль / Крышка задней консоли
Компоненты и расположение компонентов
Процедуры ремонта
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите напольную консоль в сборе.
(См. Консоль пола — «Сборка консоли пола»)
|
|
2.
|

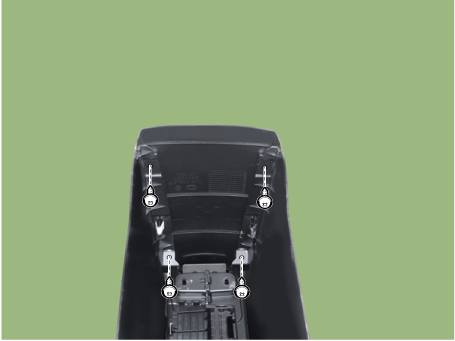

Ослабьте винты.
|
|
3.
|

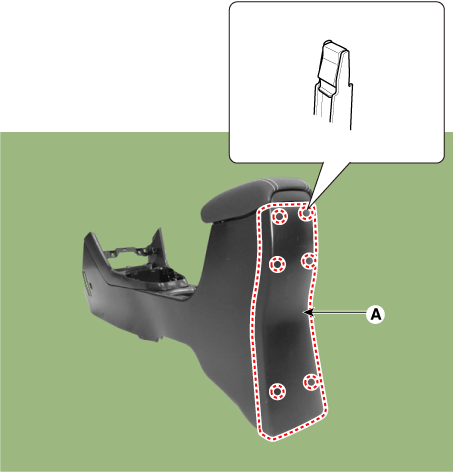

Снимите крышку задней консоли (А) с помощью съемника.
|
|
4.
|
Установите в порядке, обратном снятию.
|
•
|
Убедитесь, что разъем подключен правильно.
|
|
•
|
Замените все поврежденные клипсы.
|
|
|

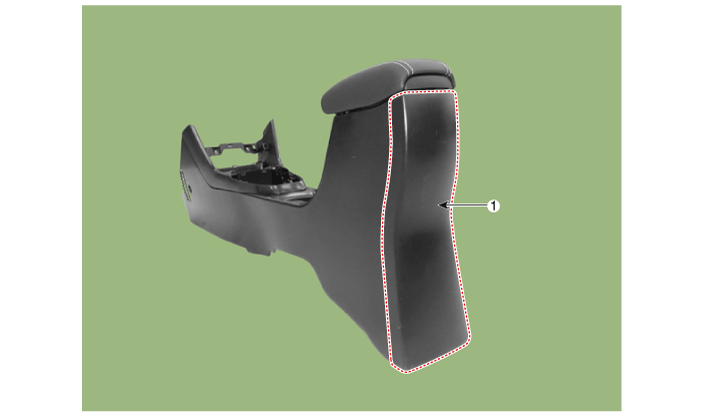

Компоненты и расположение компонентов
