Kia Picanto: система контроля улавливания паров топлива / электромагнитный клапан управления продувкой (PCSV)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Система контроля выбросов / Система контроля выбросов паров топлива / Электромагнитный клапан управления продувкой (PCSV)

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	18,5–22,5 [23°C (73,4°F)]

Описание и работа

Описание

Установлен на расширительном бачке электромагнитный клапан управления продувкой (PCSV) управляет проход между адсорбером и впускным коллектором. Этот соленоид клапан открыт, когда ECM заземляет линию управления клапаном. Когда проход открыт (PCSV включен), пары топлива, хранящиеся в адсорбере, переносится на впускной коллектор.

Принципиальные диаграммы

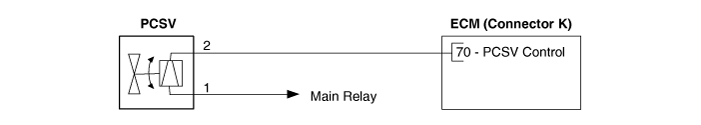

Принципиальная электрическая схема

[В]

[М/Т]

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем PCSV.

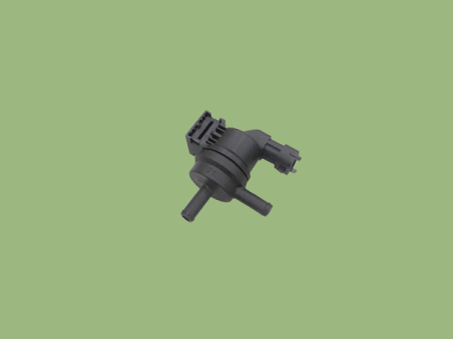

3.	Измерьте сопротивление между клеммами 1 и 2 PCSV.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: 18,5–22,5 [23°C (73,4°F)]

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

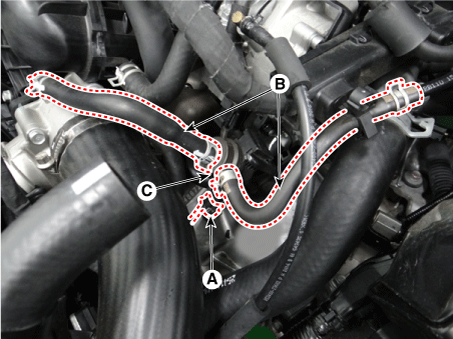

3.	Отсоедините разъем электромагнитного клапана управления продувкой (А).

4.	Отсоедините паровые шланги (В) от электромагнитного клапана управления продувкой.

Снимите PCSV (C), ослабив крепежный болт.

Болт крепления кронштейна электромагнитного клапана управления продувкой:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•	Держите посторонние предметы подальше от клапана.

1.	Установите в порядке, обратном снятию.
