Технические характеристики

Спецификация

Элемент	Спецификация
Источник питания	3 В
Рабочая Температура	-22 - 167°F (-30 - 75°C)
РЧ модуляция	ФСК
НЧ модуляция	ПРОСИТЬ
РЧ частота	433,92 МГц
Номер кнопки	3
Функция	Замок
	Разблокировка двери
	Разблокировка багажника

Компоненты и расположение компонентов

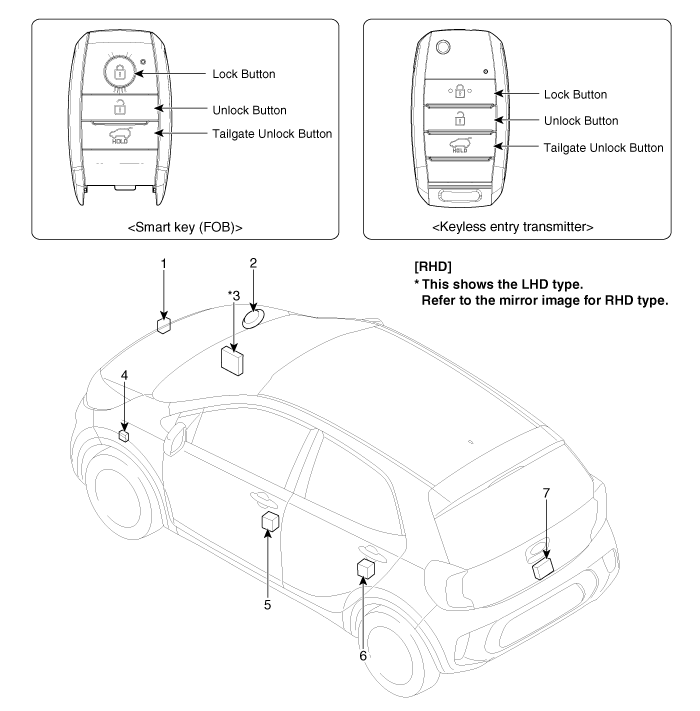

Расположение компонента

1. Выключатель капота
2. Грабительский рог
3. Блок управления кузовом (BCM)
4. Звуковой сигнал блокировки/разблокировки двери

5. Привод и переключатель передней двери
6. Привод и выключатель задней двери
7. Привод и переключатель задней двери

Описание и работа

Описание

Состояние охранной сигнализации [состояние B/A]

Б/А государство

Описание

СНЯТЬ С ОХРАНЫ

1)	Это состояние, когда режим «ОХРАНА» выключен.

2)	Если открыты все двери или капот и задняя дверь, звуковой сигнал тревоги не подается.

3)	Индикатор безопасности продолжает мигать при выключенном зажигании и гаснет при включенном ACC.

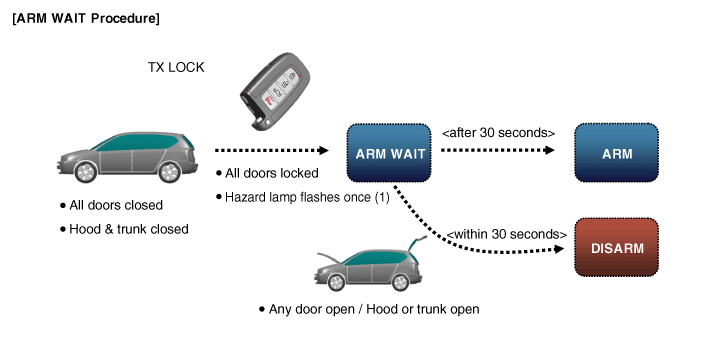

ПОДГОТОВКА

Если BCM получает сигналы блокировки от пульта дистанционного управления или пассивной блокировки (спецификация смарт-ключа) или замок двери сиденья водителя с ключом условия для "ARM WAIT" выполнены, BCM ждет 30 секунд после вывод сигнала «Все двери заблокированы» перед входом в режим «ОХРАНА ОЖИДАНИЯ».

2)	В течение 30 секунд режима «ОЖИДАНИЕ ПОСТАНОВКИ» звуковой сигнал тревоги не подается, а режим «ОХРАНА» отключается, даже если происходит взлом.

3)	Ни при каких условиях нельзя напрямую войти в режим "ARM" без прохождения режима "ARM WAIT".

4)	Индикатор безопасности остается включенным в течение 30 секунд режима "ОЖИДАНИЕ ПОСТАНОВКИ".

※ Примечание: для автомобиля, оснащенного системой Smart Key, тот же процесс применяется к функции пассивного запирания дверей.

Б/А государство

Описание

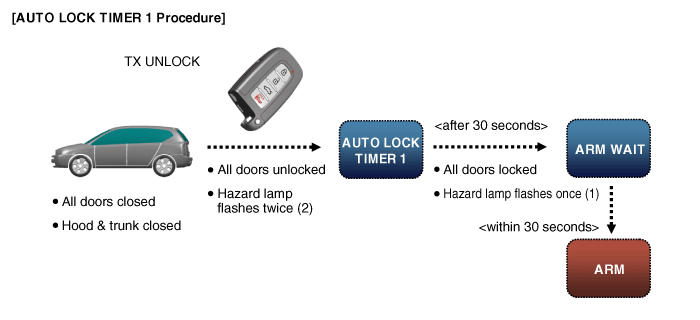

ТАЙМЕР АВТОБЛОКИРОВКИ 1

1)	Это аналогичная функция RELOCK (автоматическая система блокировки через 30 секунд).

2)	Если Нажата кнопка РАЗБЛОКИРОВАТЬ на пульте дистанционного управления с условиями "ОХРАНА ОЖИДАНИЯ" удовлетворено, или в режиме «ОХРАНА» все двери отпираются, а затем устанавливается таймер на 30 секунд начинает работать.

3)	Через 30 секунд BCM автоматически выдает сигнал блокировки всех дверей и переходит в режим "ОЖИДАНИЕ ОХРАНЫ".

4)	По истечении ТАЙМЕРА АВТОБЛОКИРОВКИ 1 (30 секунд) BCM автоматически переходит в режим «ОХРАНА» через режим «ОХРАНА ОЖИДАНИЯ» (30 секунд).

5)	В Если водитель по ошибке нажмет кнопку РАЗБЛОКИРОВАТЬ, эта Функция позволяет автомобилю перейти в режим «ARM» через 60 секунд.

6)	Индикатор безопасности продолжает мигать в течение всего процесса AUTO LOCK TIMER1.

Б/А государство

Описание

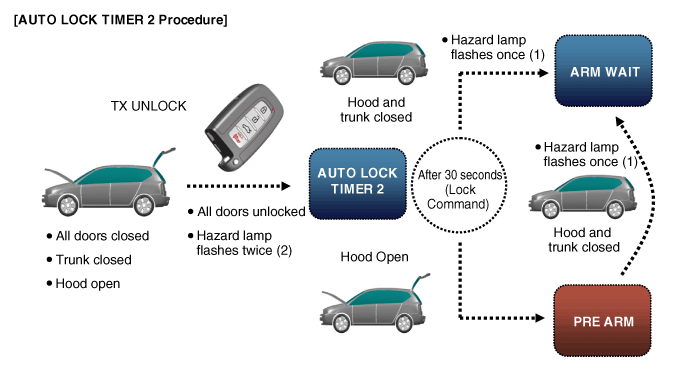

ТАЙМЕР АВТОБЛОКИРОВКИ 2

1)	У него та же цель, что и у ТАЙМЕРА АВТОБЛОКИРОВКИ 1, но условия работы другие.

2)	Эта функция работает, если кнопка UNLOCK на пульте дистанционного управления нажимается, когда все двери закрыты, кроме капота или двери багажника. После 30 секунд автомобиль автоматически переходит в режим блокировки дверей.

3)	Но по прошествии 30 секунд невозможно перейти в режим "ARM WAIT" потому что капот или задняя дверь открыты (поддерживается режим «PRE ARM»).

4)	Как только капот или задняя дверь закрываются, автомобиль автоматически переходит в режим «ОХРАНА» через «ОХРАНА ОЖИДАНИЯ».

5)	Во время ТАЙМЕРА АВТОБЛОКИРОВКИ 2 индикатор безопасности продолжает мигать.

Б/А государство

Описание

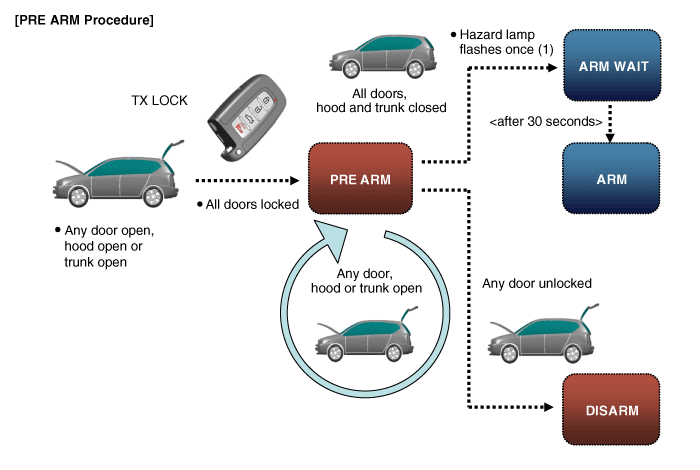

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

1-1. Это состояние непосредственно перед входом в режим «ОХРАНА» после завершения таймера 2 АВТОБЛОКИРОВКИ и закрытия всех дверей.
1-2. Если водитель закрывает капот или заднюю дверь, аварийная сигнализация мигает один раз и затем автомобиль автоматически переходит в режим «ARM» через режим «ARM WAIT».
2-1. Если кнопка LOCK нажата при открытой хотя бы одной из всех дверей, капота и багажника, включается режим «ПРЕДВАРИТЕЛЬНАЯ ОХРАНА».
2-2. Поскольку выдается сигнал блокировки всех дверей, но условия для «ARM WAIT» не удовлетворены, автомобиль остается в режиме ожидания и входит в Постановка на охрану через режим ОЖИДАНИЕ ПОСТАНОВКИ, как только открытая дверь будет закрыта.
2-3. В случае обнаружения проникновения в режиме ПРЕДВАРИТЕЛЬНОЙ ОХРАНЫ автомобиль переходит в режим СНЯТИЯ С ОХРАНЫ.
2-4. Индикатор безопасности продолжает мигать в режиме PRE ARM.

Б/А государство

Описание

RE ARM

1)	В Состояние «REARM», если обнаружено вторжение в транспортное средство, мигание и сигнализация звуковые сигналы снова активируются, и состояние меняется на режим ТРЕВОГА.

2)	Состояние охранной сигнализации переходит в режим ПОВТОРНОЙ ОХРАНЫ по истечении 27-секундного таймера.

3)	Индикатор безопасности продолжает мигать.

Б/А государство

Описание

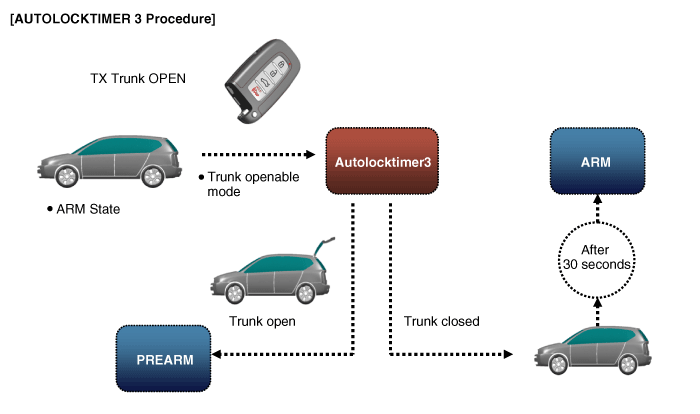

ТАЙМЕР АВТОБЛОКИРОВКИ3

1)	Состояние B/A изменяется на «AUTOLockTIMER3» при выполнении команды TX-Tailgate.

2)	Состояние B/A изменяет "AUTOLOCKTIMER3" на "ARMWAIT", когда "30sec." таймер истекает, когда все двери заперты и закрыты.

3)	Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь открыта.

4)	В состоянии "AUTOLOCKTIMER3" таймер "30 сек." таймер работает. Если это время таймера истекло, состояние переходит в состояние «PREARM» с открытой дверью багажника.

5)	В этом состоянии индикатор безопасности продолжает мигать

Б/А государство

Описание

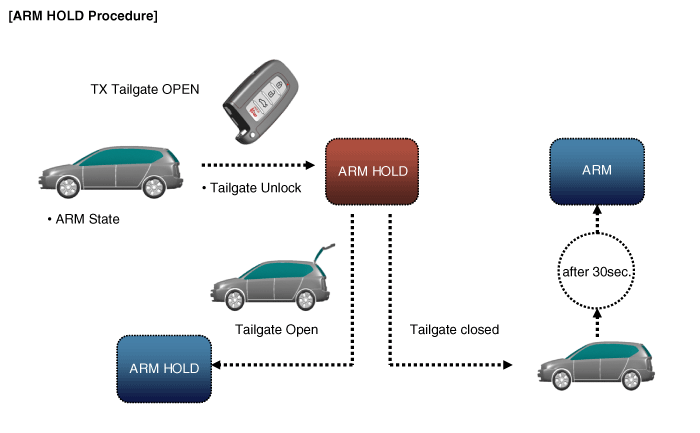

УДЕРЖАНИЕ РУКИ
(Удержание тревоги: задняя дверь)
※ Вариант без PTL

1)	Режим «ARM HOLD» аналогичен существующему режиму удержания сигнализации багажника.

2)	Если дверь багажника открывается с пульта (включая смарт-ключ) в ARM режим, автомобиль переходит в режим ARM HOLD, который удерживает охранную сигнализацию только при открытой двери багажника.

3)	Пока дверь багажника закрыта, режим ARM HOLD сохраняется без перерыва.

4)	Когда открытая задняя дверь закрывается, запускается таймер, установленный на 30 секунд бег. В течение 30 секунд режима ОХРАНА охранная сигнализация не срабатывает. выключается, если дверь багажника открыта.

5)	По прошествии 30 секунд после закрытия двери багажного отделения автомобиль немедленно переходит в режим охраны.

6)	В течение ОХРАНА больше, режим ОХРАНА сохраняется для дверей и капота, поэтому, если вторжение через любую дверь или капот обнаружено, охранная сигнализация нормально уходит.

7)	Индикатор безопасности продолжает мигать в режиме ARM HOLD.

Примечание 1: ARM HOLD — это режим, который откладывает активацию режима ARM только для задняя дверь. В режиме ARM HOLD режим ARM применяется к дверям и капоту.

Примечание 2: При использовании ключа зажигания для открытия двери багажного отделения РУКОЯТКА Функция работает так же, при условии, что функция «Взломщик с ключом от двери» Функция «Тревога» должна быть включена. ARM HOLD выключен и определяется использование ключа для открывания двери багажника как кража и сигнализация.

Б/А государство

Описание

RE ARM
(режим ARM снова включен)

1)	Если после выхода из режима ТРЕВОГА дверь, капот и дверь багажника закрыты, это означает, что режим ОХРАНА снова включен.

2)	В на этот раз состояние исполнительного механизма (дверь запирается/отпирается) игнорируется, а ARM режим сохраняется до тех пор, пока не будет получен сигнал дистанционного управления (нормальная постановка на охрану). режим).

3)	В этом режиме индикатор безопасности продолжает мигать.

ПЕРЕЗАГРУЗИТЬ

1)	При извлечении батареи в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА включается режим СБРОСА.

2)	Когда батарея устанавливается после СБРОСА, срабатывания охранной сигнализации возобновляется. (вместо оставшегося вывода цикл 27 секунд ON/10 секунд OFF повторяется три раза)

Б/А государство

Описание

KEY ON 30-секундная деактивация
(вариант без смарт-ключа)

1)	Для автомобиль без опции смарт-ключа, если он ждет 30 секунд с ключ зажигания включен в режиме ALARM, автомобиль переходит в режим DISARM.

Даже до истечения 30 секунд, если двигатель запускается (клемма "L" генератора напряжение HI: отправляется из модуля кластера в данные CAN), кража сигнализация мгновенно отключается. (Без блокировки зажигания: система иммобилайзера применяется в качестве основной функции, поэтому система зажигания обычно управляется зарегистрированным ключом иммобилайзера во время срабатывания сигнализации)

※ В случае автомобиля со смарт-ключом сигнализация отключается сразу после аутентификации смарт-ключа.

При включенном режиме ОХРАНЫ открывание двери багажника и центральная разблокировка дверей не разрешены.

От момент, когда автомобиль переходит в режим ОЖИДАНИЯ ПОСТАНОВКИ, активируя все двери запирание с помощью пульта дистанционного управления или смарт-ключа, центральная разблокировка дверей выключатель внутреннего выключателя отпирания двери багажника или DDM и ADM (питание переключатель стеклоподъемников сиденья водителя и пассажира) отключен. (кража профилактика)

※ Эта функция в равной степени применяется к режимам ARM WAIT/ARM/ALARM/RE ARM.

Процедуры ремонта

осмотр

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с отделкой при снятии/установке, так как смазка и масло могут оставить пятна на отделке.

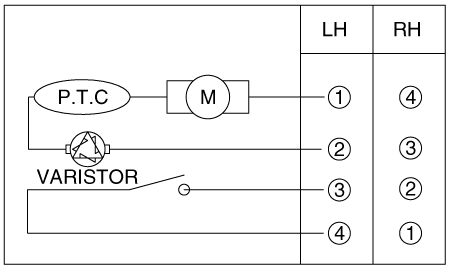

Проверка модуля замка передней двери

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

2.	Снимите уплотнитель обивки передней двери. (См. Кузов — «Оконное стекло передней двери»)

3.	Отсоедините разъем от привода.

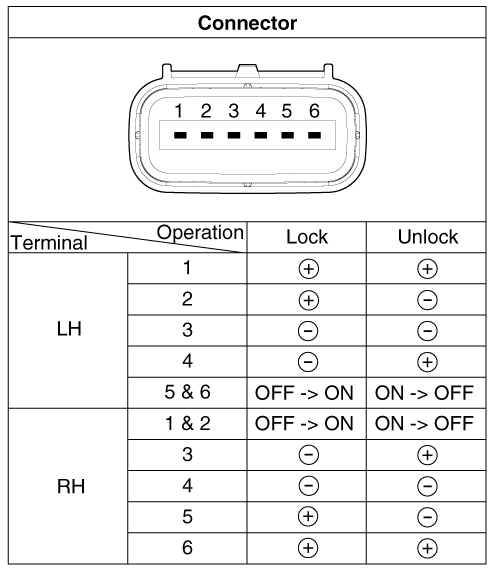

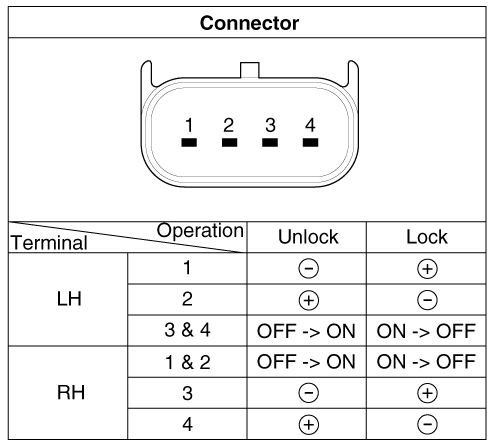

4.	Проверять работа привода при подключении питания и заземления, как показано ниже. К Во избежание повреждения привода подавайте напряжение батареи только на мгновение. [Разъем 6-контактный Тип] [Разъем 4-контактный Тип] [Разъем 2-контактный Тип]

Проверка модуля замка задней двери

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

2.	Снимите уплотнитель обивки задней двери. (См. Кузов — «Окно задней двери»)

3.	Отсоедините разъем от привода.

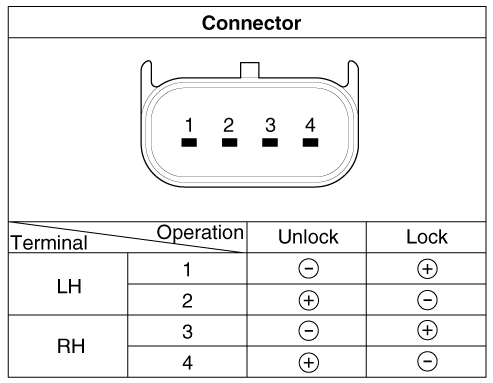

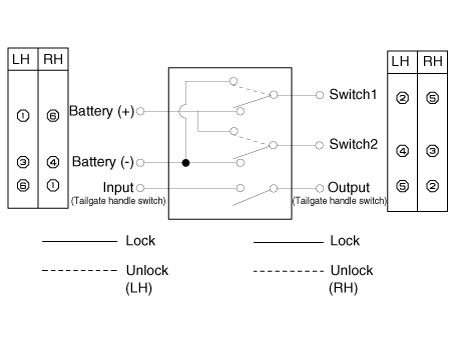

4.	Проверять работа привода при подключении питания и заземления, как показано ниже. К Во избежание повреждения привода подавайте напряжение батареи только на мгновение. [Разъем 4-контактный Тип] [Разъем 2-контактный Тип]

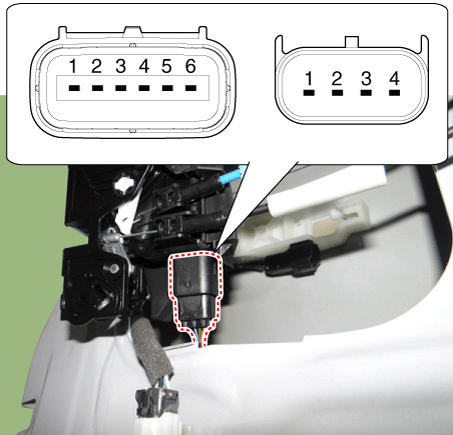

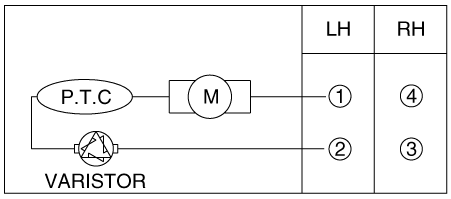

Проверка модуля замка задней двери

1.	Снимите обшивку задней двери. (См. Кузов — «Отделка задней двери»)

2.	Отсоедините разъемы от привода.

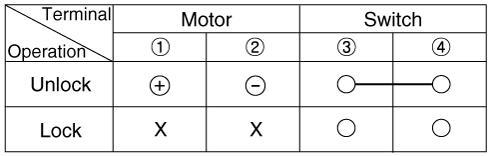

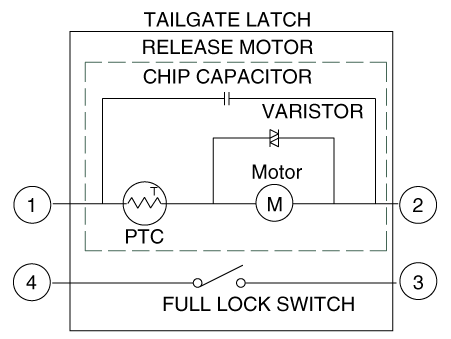

3.	Проверять работа привода при подключении питания и заземления, как показано ниже. К Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

4.	Проверка двери багажного отделения автомобиля с опцией питания относится к модулю двери багажного отделения.

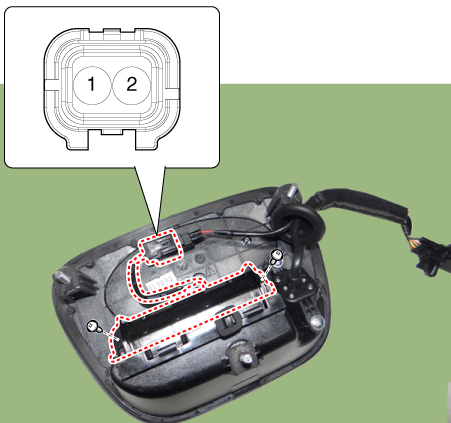

Проверка выключателя открытия задней двери

1.	Отсоедините отрицательные (-) клеммы аккумуляторной батареи.

2.	Снять обшивку задней двери (См. Кузов — «Отделка задней двери»)

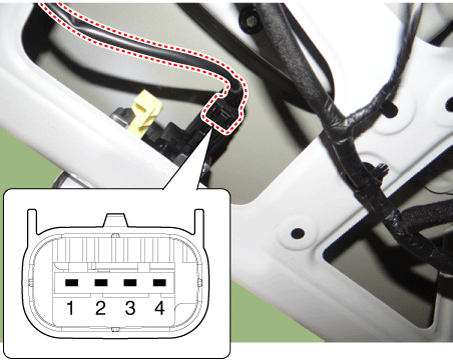

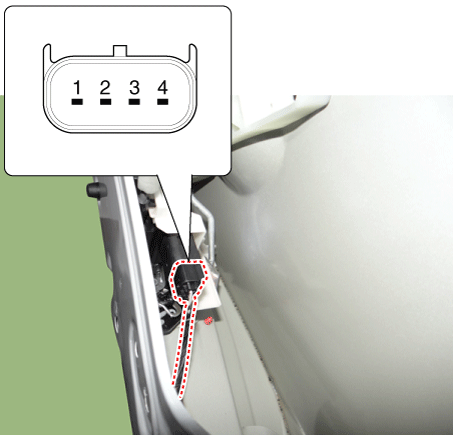

3.	Отсоедините разъем переключателя открывания двери багажного отделения в сборе.

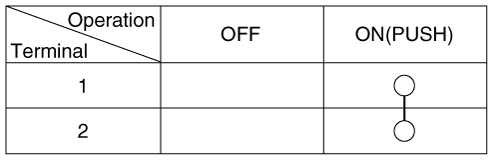

4.	Проверьте целостность цепи между клеммами в полузамкнутом состоянии, как показано ниже.

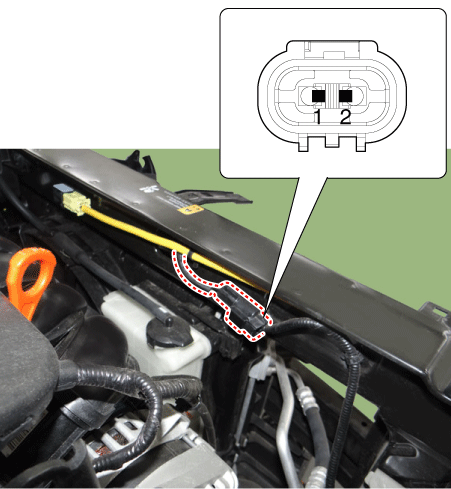

Проверка выключателя капота

1.	Отсоедините разъем выключателя капота.

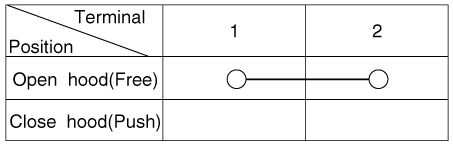

2.	Проверьте целостность цепи между клеммами и землей, как показано ниже. (См. Кузов — «Защелка капота в сборе»)

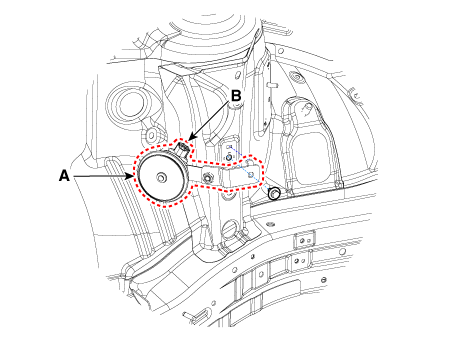

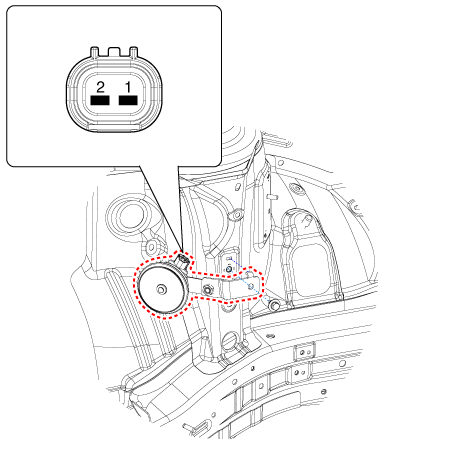

Осмотр Рога Взломщика

1.	Снимите клаксон (А), предварительно ослабив крепежный болт и отсоединив разъем (В).

2.	Проверьте сирену, подключив питание аккумулятора к клемме 2 и заземлив клемму 1.
