Kia Picanto: Предохранители и реле / Распределительная коробка (салон)
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Электрическая система кузова
/
Предохранители и реле
/ Распределительная коробка (пассажирский салон)
Компоненты и расположение компонентов
| Расположение компонента |

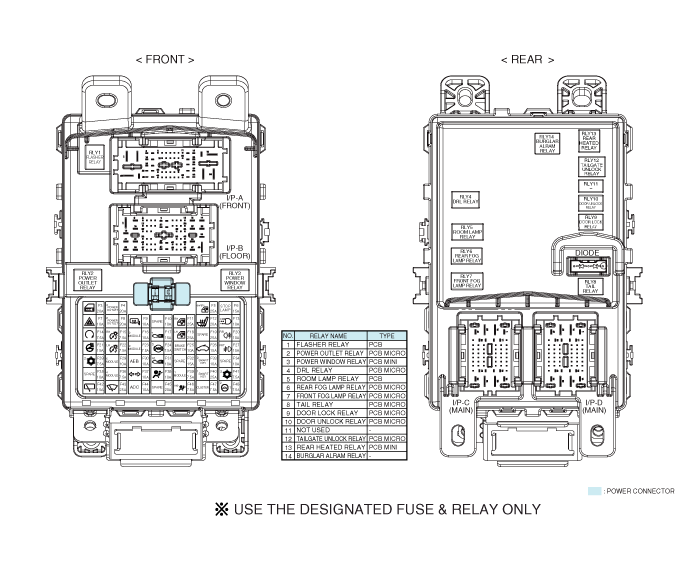

| Соединительная коробка I/P |

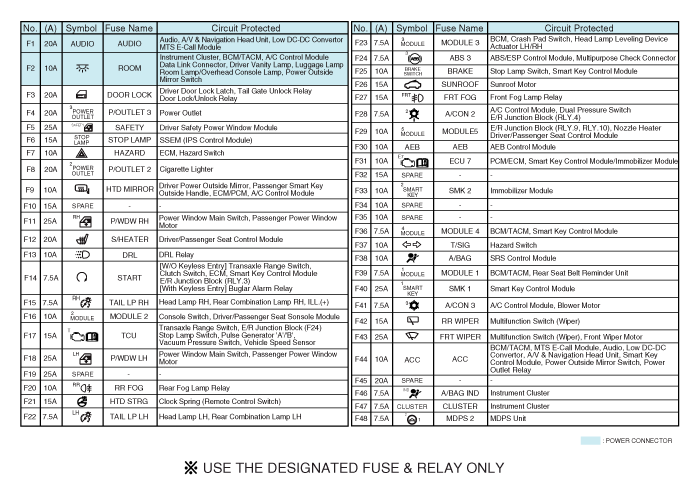

| Цепь (соединительная коробка I/P) |
Описание и работа
| Описание |

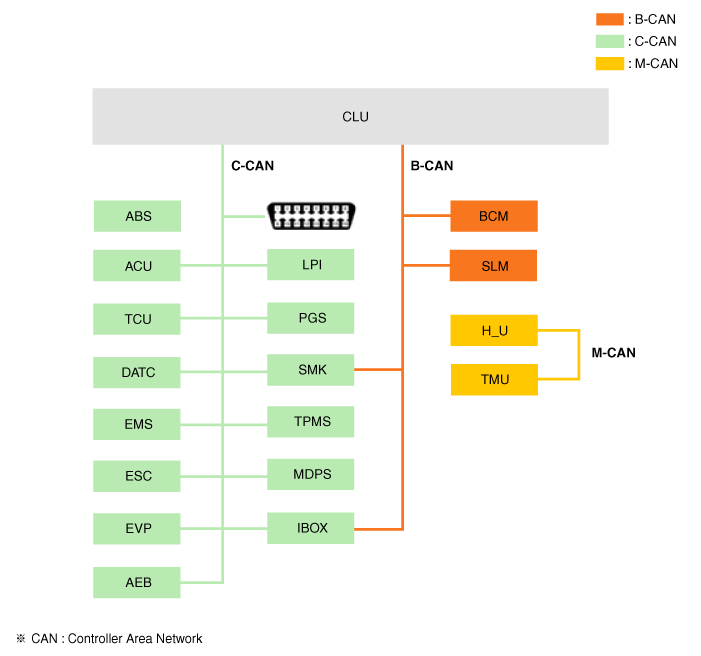

Схема сети связи
|
Сокращение
|
Объяснение
|
|
АБС
|
Антиблокировочная тормозная система
|
|
АКУ
|
Блок управления подушками безопасности
|
|
АЕБ
|
Автономное экстренное торможение
|
|
B-CAN
|
Сеть контроллеров тела
|
|
млрд кубометров
|
Модуль управления кузовом
|
|
C-CAN
|
Локальная сеть контроллера шасси
|
|
КЛУ
|
Кластерный модуль
|
|
ДАТК
|
Двойной автоматический контроль температуры
|
|
скорая помощь
|
Система управления двигателем
|
|
ESC
|
Подвеска с электронным управлением
|
|
исполнительный вице-президент
|
Ева Вакуумный насос
|
|
I-BOX
|
Телематическая система
|
|
ЛПИ
|
Закачка жидкой нефти
|
|
H_U
|
Головное устройство (аудио/AVN)
|
|
M-CAN
|
Мультимедийная сеть контроллеров
|
|
МДПС
|
Рулевое управление с электроприводом
|
|
ПГС
|
Система помощи при парковке
|
|
УУЗР
|
Напоминание о ремне безопасности и модуль освещения
|
|
СМК
|
Блок смарт-ключа
|
|
ТКУ
|
Блок управления коробкой передач
|
|
ТМУ
|
Телематическая система
|
|
СКДП
|
Система контроля давления в шинах
|
Процедуры ремонта
| Проверка предохранителей |
| 1. |
Убедитесь, что держатели предохранителей закреплены свободно и что предохранители надежно зафиксированы держателями.
|
| 2. |
Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.
|
| 3. |
Проверьте предохранители на наличие повреждений.
|
| Диагностика с помощью KDS/GDS |
| 1. |
Внутренний распределительный блок можно диагностировать с помощью KDS/GDS.
Внутренний соединительный блок связывается с KDS/GDS, который затем
отображает входы и выходы вместе с кодами.
|
| 2. |
Для диагностики функции внутреннего распределительного блока выберите модель автомобиля «Интерьер».
|
| 3. |

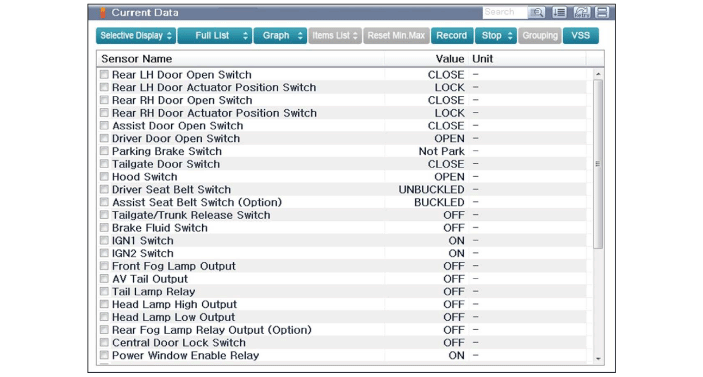

К
сверьтесь с текущим входным/выходным значением внутреннего распределительного блока,
"Текущие данные". Он предоставляет информацию о внутреннем распределительном блоке.
условия ввода/вывода.
|
| 4. |

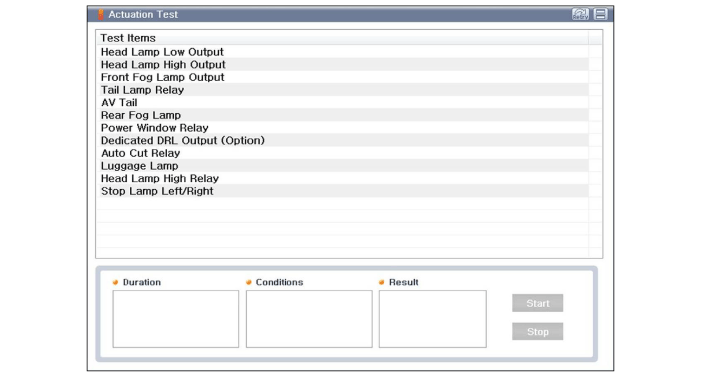

Чтобы выполнить функциональную проверку выходов внутреннего распределительного блока, выберите «Проверка срабатывания».
|
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
|
| 3. |

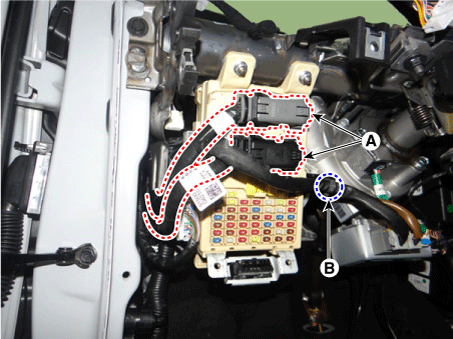

Отсоедините разъемы (А) со стороны предохранителей внутреннего распределительного блока.
|
| 4. |
Снимите зажим крепления проводки внутреннего распределительного блока (B).
|
| 5. |

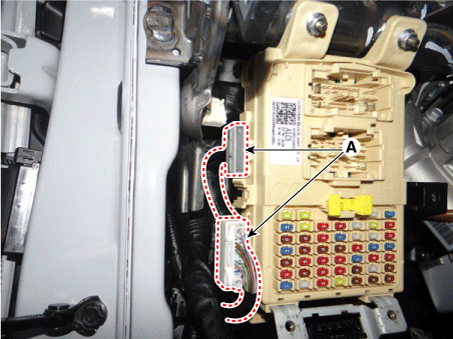

Снимите боковые разъемы внутреннего распределительного блока (А).
|
| 6. |

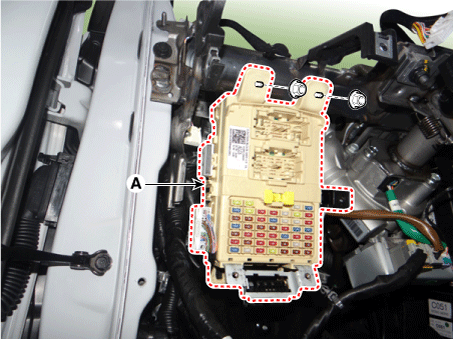

Снимите внутренний соединительный блок (А) после ослабления крепежных гаек.
|
| 7. |

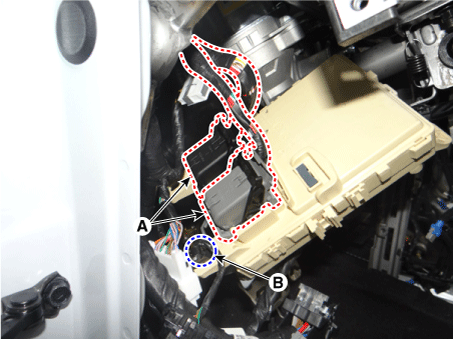

Отсоедините разъемы (А) от задней части внутреннего распределительного блока.
|
| 8. |
Снимите зажим крепления проводки внутреннего распределительного блока (B).
|
| Монтаж |
| 1. |
Установите внутренний соединительный блок.
|
| 2. |
Подсоедините разъемы внутреннего распределительного блока.
|
| 3. |
Установите нижнюю панель аварийной подушки.
|
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 5. |
Убедитесь, что все системы работают правильно.
|
Распределительная коробка (моторный отсек)
Компоненты и расположение компонентов
Расположение компонента
Распределительная коробка Э/Р
Цепь (соединительный блок E/R)
Распределительная коробка Э/Р
Цепь (соединительный блок E/R)
Ремонт пр...
Система регулировки фар
Компоненты и расположение компонентов
Расположение компонента
1. Привод корректора фар 2. Переключатель корректора фар
※ Привод корректора фар встроен в фару.
...
