Kia Picanto: внутренняя отделка / боковая отделка капота
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Кузов (внутри и снаружи)
/
Внутренняя отделка
/ Боковая отделка капота
Компоненты и расположение компонентов

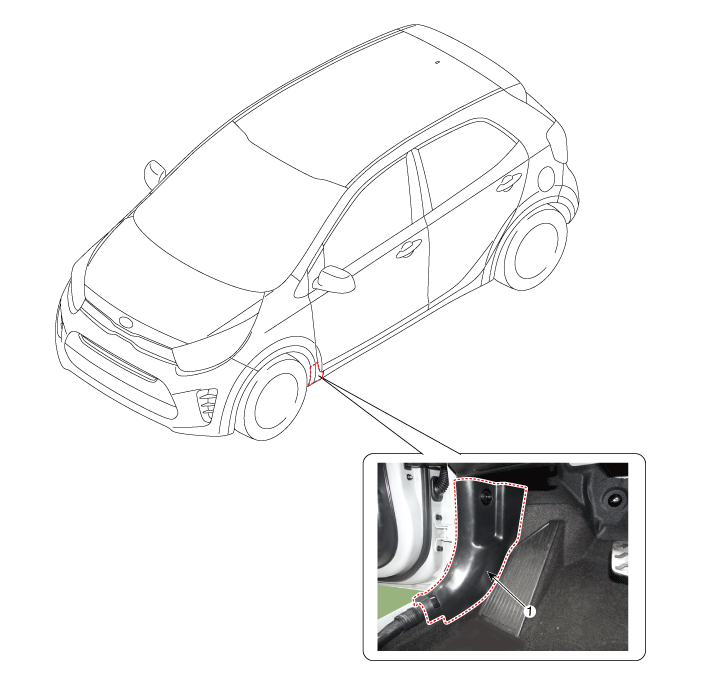

| Расположение компонента |
|
1. Боковая обшивка капота
|
|
Процедуры ремонта
| Замена |
Наденьте перчатки, чтобы защитить руки.
|
|
| 1. |
Снять обшивку порога передней двери.
(См. Отделка салона — «Отделка дверных протертостей»)
|
| 2. |

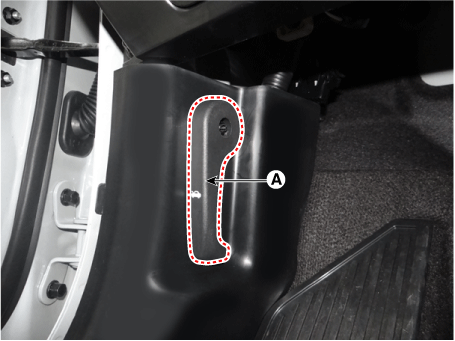

Снимите ручку открывания замка капота (А).
|
| 3. |
Аккуратно снимите боковой уплотнитель передней двери.
|
| 4. |

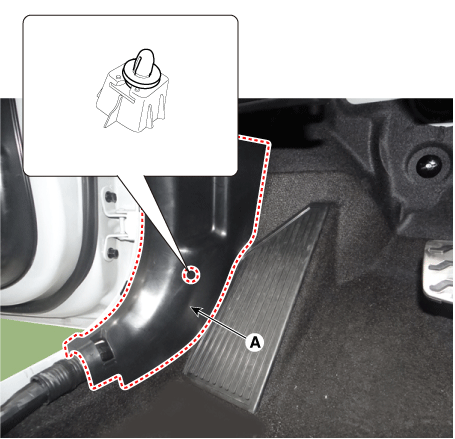

С помощью съемника снимите боковую обшивку капота (А).
|
| 5. |
Установите в порядке, обратном снятию.
|
