Kia Picanto: система контроля токсичности отработавших газов / каталитический нейтрализатор

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Система контроля выбросов / Система контроля выбросов выхлопных газов / Катализатор

Описание и работа

Описание

Каталитический нейтрализатор бензинового двигателя представляет собой трехкомпонентный катализатор. Это окисляет окись углерода и углеводороды (HC), и отделяет кислород из оксидов азота (NOx).

Процедуры ремонта

Удаление

[ВКК]

1.	Снимите крышку машинного отделения. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

2.	Слейте охлаждающую жидкость двигателя. (См. Механическая система двигателя — «Охлаждающая жидкость»)

3.	Снимите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

4.	Снимите передний глушитель. (См. Механическая система двигателя — «Глушитель»)

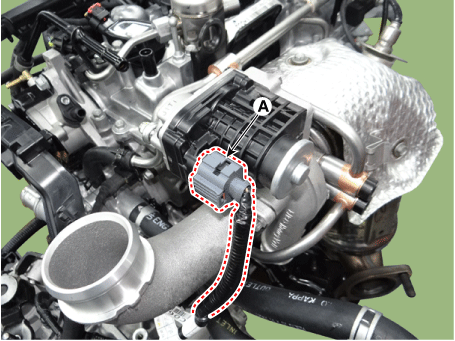

5.	Отсоедините удлинительный разъем (А) электрического привода перепускной заслонки (EWGA).

6.	Снимите передний кислородный датчик. (См. Блок управления двигателем/топливная система — «Подогреваемый кислородный датчик (HO2S)»).

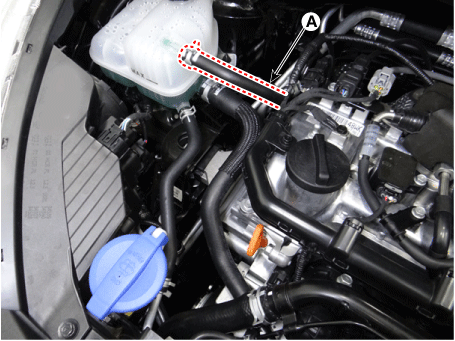

7.	Отсоедините водяной шланг (А).

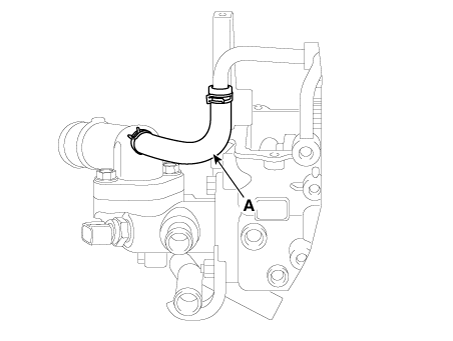

8.	Отсоедините шланг дренажной трубы турбонагнетателя (А).

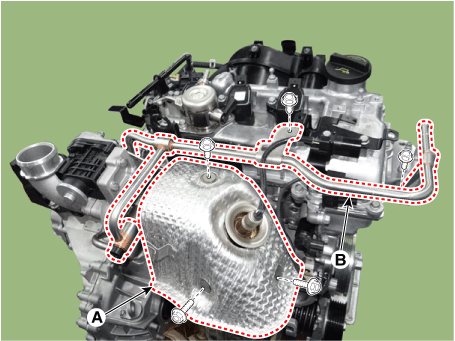

Снимите термозащиту муфты (A) и трубку слива воды (B).

Момент затяжки

Болт крепления термозащиты:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

(Если есть колпачок, затягивайте его до тех пор, пока колпачок не будет снят.)

Болт с проушиной:

26,4–32,3 Н·м (2,7–3,3 кгс·м, 19,5–32,3 фунт-фут) Монтаж на трубе

Болт:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

10.

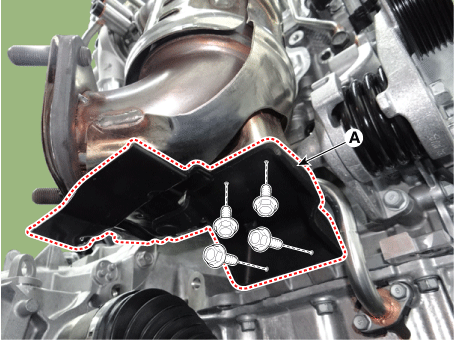

Снимите опору выпускного коллектора (А).

Момент затяжки :

39,2–44,1 Н·м (4,0–4,5 кгс·м, 28,9–32,5 фунт-фут)

11.

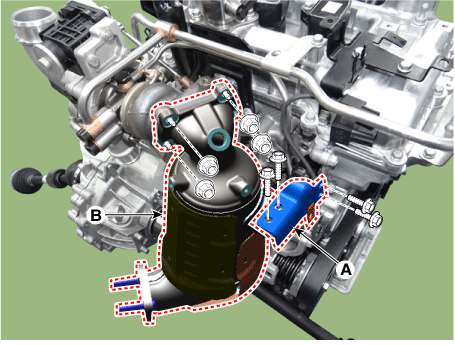

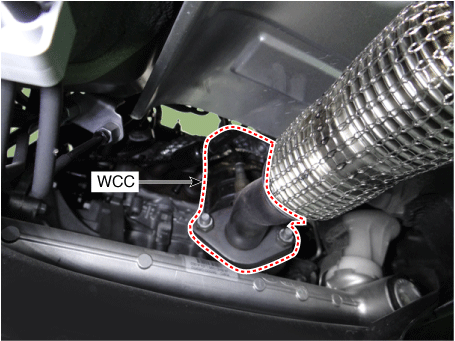

Снимите верхнюю опору (A) каталитического нейтрализатора прогрева (WCC), а затем снимите каталитический нейтрализатор прогрева (WCC) (B).

Момент затяжки

Катализатор прогрева (WCC):

49,0–53,9 Н·м (5,0–5,5 кгс·м, 36,1–39,7 фунт-фут)

Верхняя опора каталитического нейтрализатора прогрева (WCC):

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.
