Kia Picanto: аудио/антенна
Компоненты и расположение компонентов
| Компоненты |

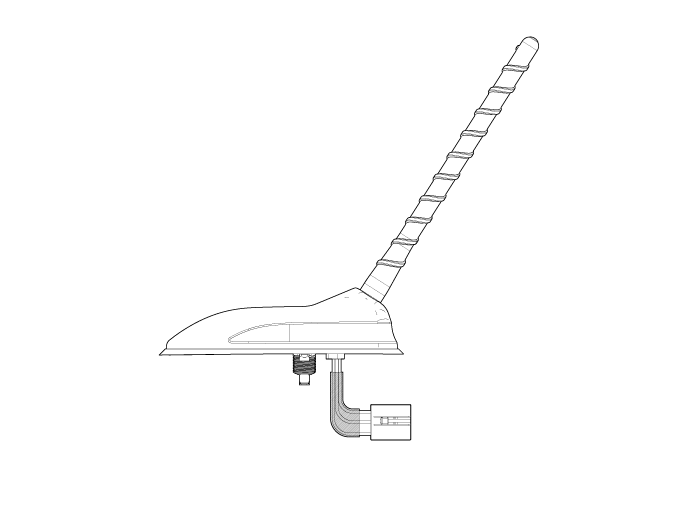

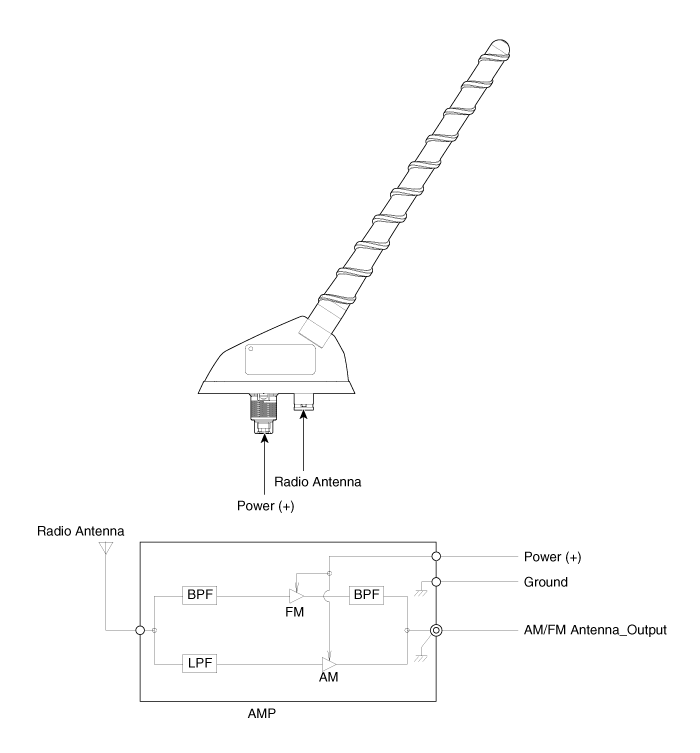

| [Антенна на крыше (радио)] |

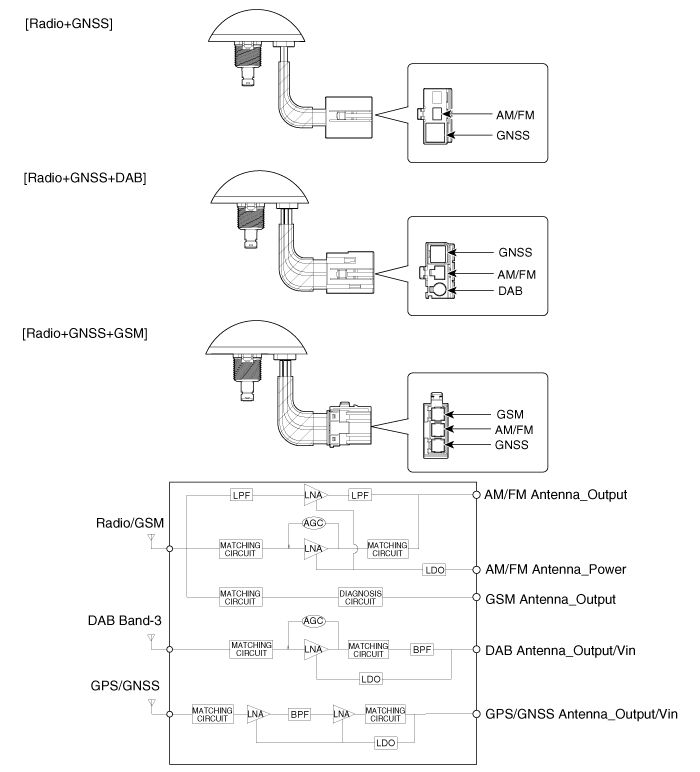

| [Антенна на крыше (радио+GPS/GNSS+DAB+GSM)] |
Процедуры ремонта
| Удаление |
Антенна на крыше
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обивку крыши в сборе.
(См. Кузов — «Обшивка крыши в сборе»)
|
| 3. |

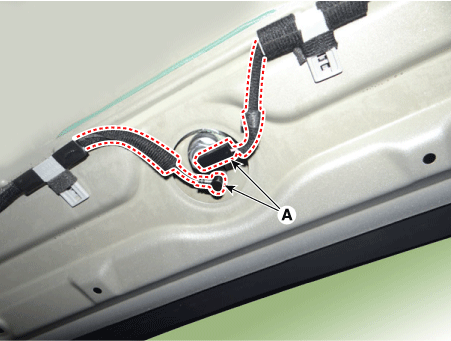

Отсоедините радиоантенну и разъем питания (А).
|
| 4. |

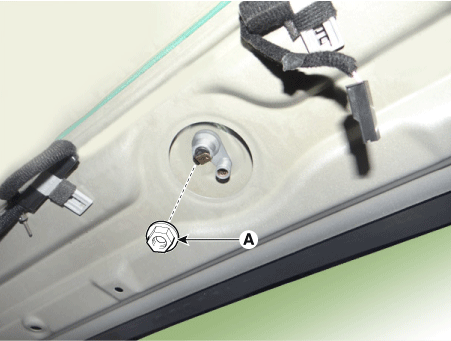

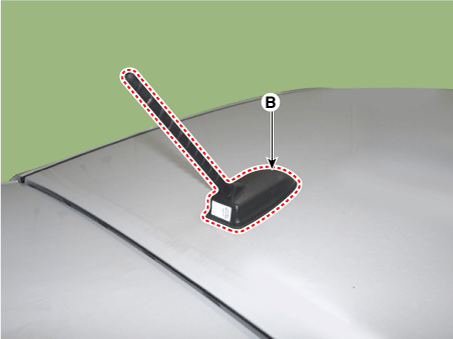

Снимите антенну на крыше (B), предварительно ослабив гайку (A).
|
| Монтаж |
Антенна на крыше
| 1. |
Установите антенну на крыше.
|
| 2. |
Подсоедините разъем питания радиоантенны и антенны на крыше.
|
| 3. |
Установите обивку крыши в сборе.
|
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| осмотр |
Антенный кабель
| 1. |

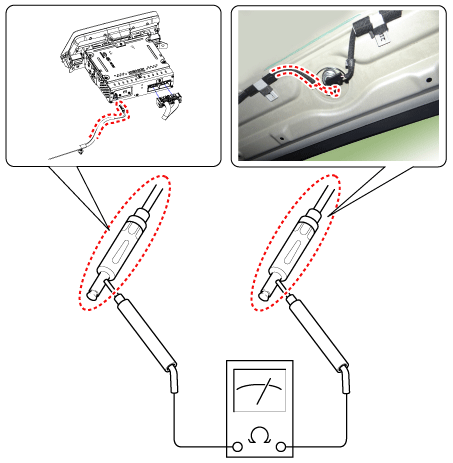

Проверьте целостность цепи между центральными полюсами антенного кабеля.
|
| 2. |

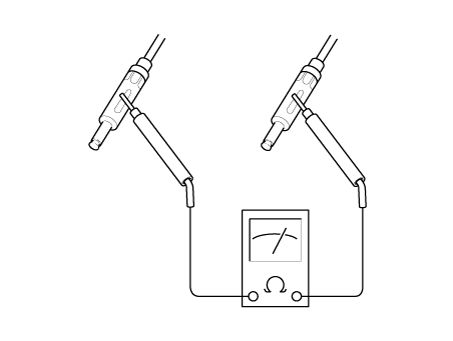

Проверьте целостность цепи между внешними полюсами антенного кабеля. Должна быть преемственность.
|
| 3. |
Если непрерывности нет, замените кабель антенны.
|
| 4. |

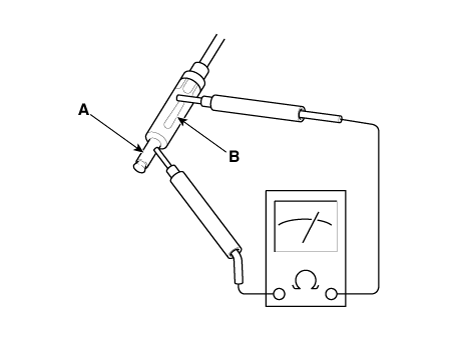

Проверьте целостность цепи между центральным полюсом (A) и внешним полюсом (B) антенного кабеля. Не должно быть преемственности.
|
| 5. |
Если есть целостность, замените кабель антенны.
|
Динамики
Процедуры ремонта
осмотр
Устранение неполадок динамиков
При обращении с динамиками:•
Не ударяйте динамики, роняя ...
Аудио пульт дистанционного управления
Компоненты и расположение компонентов
Компоненты
1. Левый переключатель дистанционного управления (Аудио + Громкая связь + Голос) 2. Правый переключатель дистанционного управления (Круиз+Бортовой компьютер)
