Kia Optima: Кузов (интерьер и экстерьер) / Лобовое стекло

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Ветровое стекло

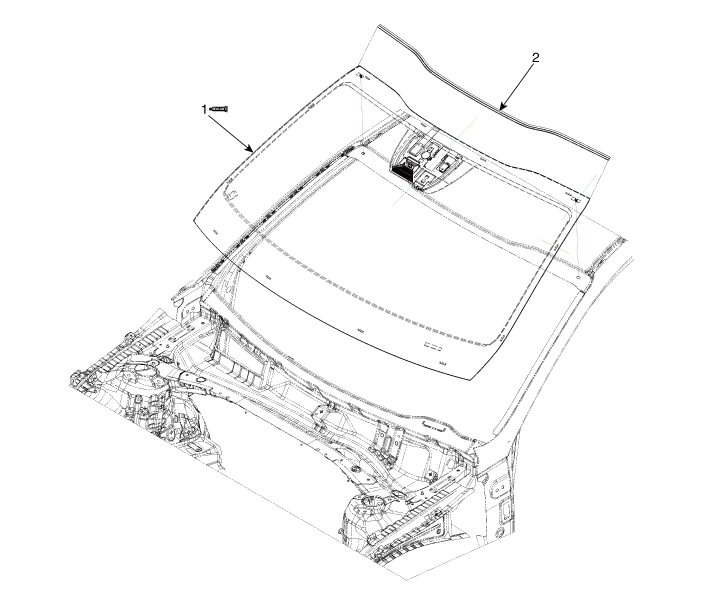

Компоненты и расположение компонентов

Компоненты

1. Ветровое стекло

2. Верхний молдинг лобового стекла

Процедуры ремонта

Удаление

Наденьте перчатки, чтобы не поранить руки.

Будьте осторожны, чтобы не повредить лакокрасочное покрытие.

•	Обратитесь к соответствующему системному руководству для удаления компонентов комнатные зеркала, датчики дождя, мультикамеры и подключенные антенны к лобовому стеклу.

•	Если стекло заменено или положение кронштейна камеры изменяется, настройте камеру.

1.	Снимите внутреннее зеркало заднего вида в сборе. (См. Зеркало - «Внутреннее зеркало заднего вида»)

2.	Снимите облицовку передней стойки. (См. Отделка салона — «Отделка передней стойки»)

3.	Снимите верхнюю крышку капота. (См. «Верхняя крышка кожуха»)

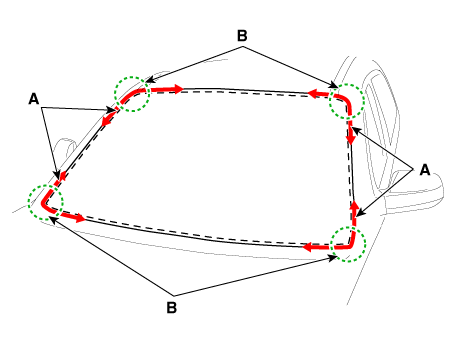

Отрежьте герметик на краю (B), потянув за рояльную струну (A). влево и вправо.

•	Наденьте перчатки, чтобы защитить руки.

•	При работе с проводами может возникнуть нагрев.

•	Будьте осторожны, чтобы не обжечь руки.

•	Будьте осторожны, чтобы не отсоединить провод пианино.

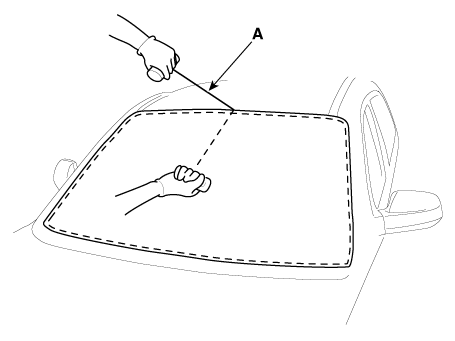

5.	Вставьте струну (А) через угол ветрового стекла и вставьте проволочные зажимы в оба конца проволоки.

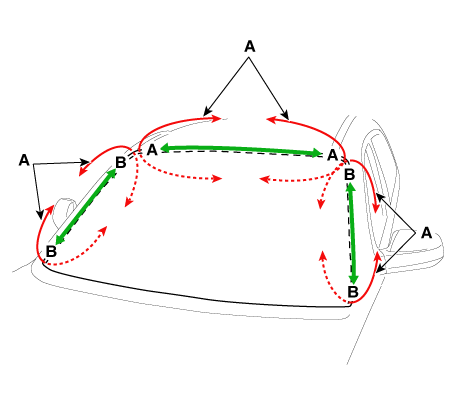

Отрежьте герметик на (A-A), (B-B), потянув струну (A) влево. и правильно.

•	Наденьте перчатки, чтобы защитить руки.

•	Будьте осторожны, чтобы не обжечь руки, так как чрезмерное тепло может генерироваться при работе с проводами.

•	Будьте осторожны, чтобы не сломать рояльную проволоку.

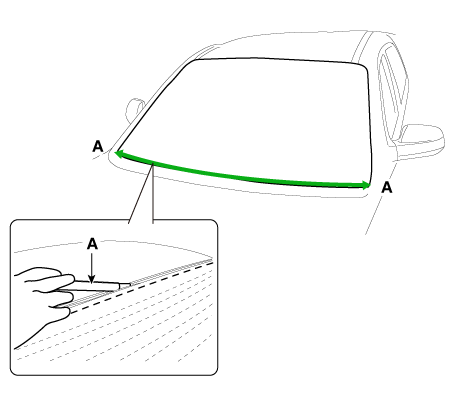

Отрежьте герметик между A-A с помощью канцелярского ножа (A).

Используйте резак с лезвием длиной от 20 до 30 см.

•	При разрезании герметика между A-A будьте осторожны, чтобы не чтобы повредить аварийную подушку.

•	Будьте осторожны, чтобы не повредить поверхность окраски кузова.

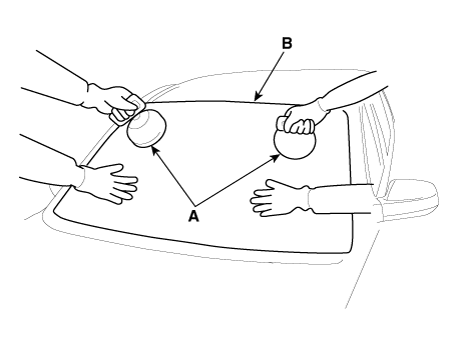

8.	Аккуратно снимите ветровое стекло (В) с помощью держателя стекла (А).

Монтаж

•	При замене ветрового стекла с передней камерой обязательно замените его на сменное ветровое стекло, установленное с муфтой.

•	При креплении соединителя на ветровом стекле без соединителя, фронтальная камера может работать неправильно.

Используя нож, соскребите остатки герметика вокруг панели кузова, оставляя герметик толщиной около 2 мм (0,0079 дюйма) на склеиваемой поверхности. При установке новое ветровое стекло, сделайте установочные метки на ветровом стекле и тело.

Будьте осторожны, чтобы не повредить лакокрасочное покрытие.

Если лакокрасочное покрытие повреждено, нанесите ремонтную краску или антисептик.

2.	Очистите края панели кузова и ветрового стекла.

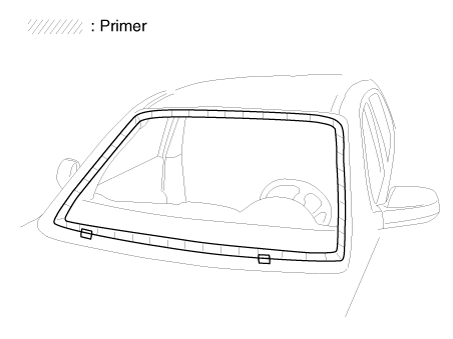

Нанесите грунтовку для кузова на край панели кузова.

•	Будьте осторожны, чтобы не коснуться поверхности, покрытой грунтовки, потому что прикосновение к ней может привести к протечкам воды после установка лобового стекла.

•	Не наносите грунтовку для кузова на стекло.

•	Удалите любые посторонние материалы с грунтовочного покрытия. поверхность.

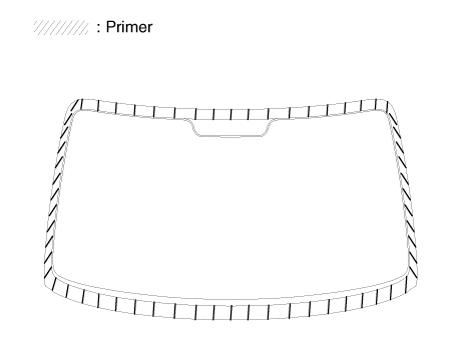

Нанесите грунтовку для стекла на внешний край ветрового стекла.

•	Будьте осторожны, чтобы не коснуться поверхности, покрытой грунтовки, потому что прикосновение к ней может привести к протечкам воды после установка лобового стекла.

•	Не наносите грунтовку для кузова на стекло.

•	Удалите любые посторонние материалы с грунтовочного покрытия. поверхность.

•	Нанесите герметик в течение 5 минут после нанесения грунтовки.

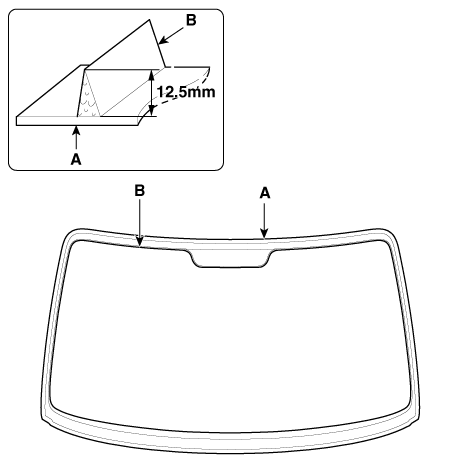

5.	Нанесите полоску герметика (B) вокруг ветрового стекла (A).

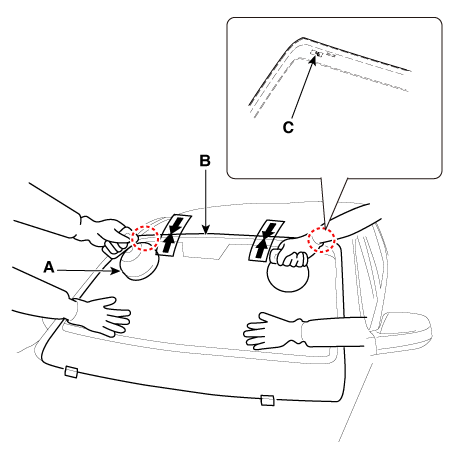

6.	С помощью держателя стекла (А) отрегулируйте ветровое стекло (В), чтобы оно подходило к стопору. к отверстию для пробки (C) на кузове и слегка нажмите на ветровое стекло, чтобы сделайте края полностью сидящими на склеиваемой поверхности тела.

7.	Установить облицовку передней стойки. (См. Отделка салона — «Отделка передней стойки»)

8.	Установите верхнюю крышку капота. (См. «Верхняя крышка кожуха»)

Проведите тест на утечку.

•	Не распыляйте воду под высоким давлением непосредственно на суставная зона.

•	Если управление автомобилем неизбежно, двигайтесь на низкой скорости не менее 8 часов.

•	Посоветуйте водителю избегать агрессивного вождения или вождения по плохим дорогам в течение 2-3 дней после установки лобового стекла стекло.

10.	В случае утечки нанесите герметик на место утечки.

11.

Установите внутреннее зеркало заднего вида в сборе.

(См. Зеркало - «Внутреннее зеркало заднего вида»)

•	Обратитесь к соответствующему системному руководству по установке компонентов. комнатных зеркал, датчиков дождя, мультикамер и антенн крепится к лобовому стеклу.

•	Если изменилось стекло или положение камеры кронштейн изменен, настроить камеру.
