Kia Optima: Сиденье с электроприводом / Сиденье Relaxion Comfort
Компоненты и расположение компонентов

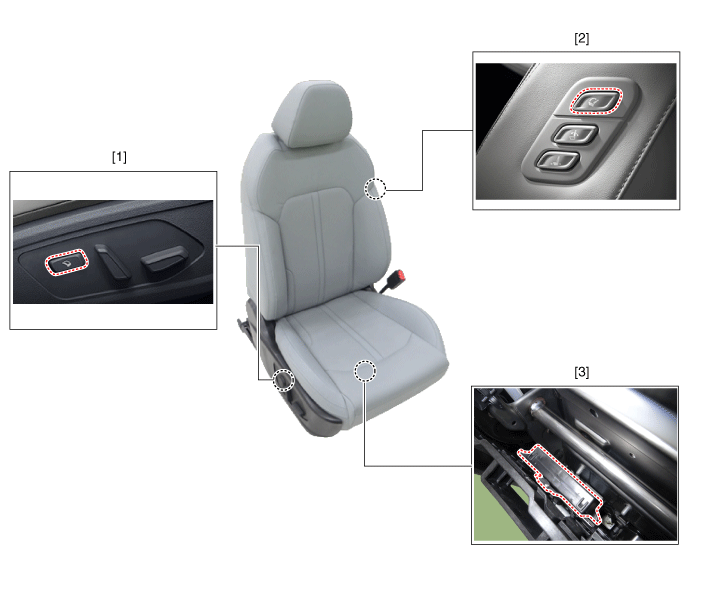

| Расположение компонента |
|
1. Переключатель режима релаксации
2. Переключатель холостого хода |
3. Сиденье повышенной комфортности
(РКСУ)
|
Принципиальные диаграммы
| Разъем и функция терминала |
|
Приколоть
|
Функция
|
|
|

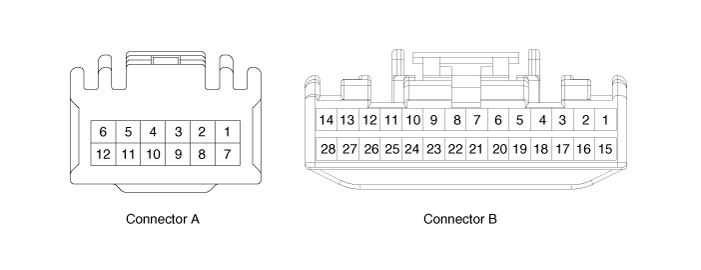

Соединитель А
|
Соединитель Б
|
|
|
1
|
Батарея (+)
|
Ползунковый переключатель мотора (вперед)
|
|
2
|
Скользящий двигатель (вперед)
|
Сдвиньте переключатель двигателя (назад)
|
|
3
|
Скользящий двигатель (назад)
|
Переключатель комфорта релаксации (вперед)
|
|
4
|
Двигатель наклона (вперед)
|
Переключатель комфорта релаксации (назад)
|
|
5
|
Двигатель наклона (назад)
|
Выключатель двигателя задней высоты (вверху)
|
|
6
|
Земля
|
Выключатель двигателя задней высоты (внизу)
|
|
7
|
Батарея (+)
|
Переключатель комфорта релаксации
|
|
8
|
-
|
Переключатель возврата
|
|
9
|
Двигатель задней высоты (вверху)
|
-
|
|
10
|
Двигатель задней высоты (вниз)
|
-
|
|
11
|
-
|
Мощность датчика
|
|
12
|
Земля
|
IGN2
|
|
13
|
|
IGN1
|
|
14
|
ЭБУ (аккумулятор +)
|
|
|
15
|
Переключатель Walk-In Slide (вперед)
|
|
|
16
|
Переключатель Walk-in Скользящий (назад)
|
|
|
17
|
Переключатель Walk-In Наклон (вперед)
|
|
|
18
|
Переключатель Walk-in Откидывание (назад)
|
|
|
19
|
Переключатель комфорта для релаксации
|
|
|
20
|
Переключатель возврата
|
|
|
21
|
ЭБУ (масса)
|
|
|
22
|
-
|
|
|
23
|
-
|
|
|
24
|
Предельная установленная мощность
|
|
|
25
|
Датчик двигателя скольжения
|
|
|
26
|
Датчик наклона двигателя
|
|
|
27
|
Задний датчик высоты двигателя
|
|
|
28
|
Виртуальный концевой выключатель
|
|
Процедуры ремонта
| Удаление |
Переключатель Walk-in
| 1. |
Снимите выключатель. (См. Электрооборудование сиденья — «Выключатель Walk-in») |
Переключатель комфорта релаксации
| 1. |
Снимите переключатель комфорта релаксации. (См. Электрооборудование сиденья — «Переключатель управления сиденьем с электроприводом») |
Комфортное сиденье Relaxion Блок (РКСУ)
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите переднее пассажирское сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе») |
| 3. |

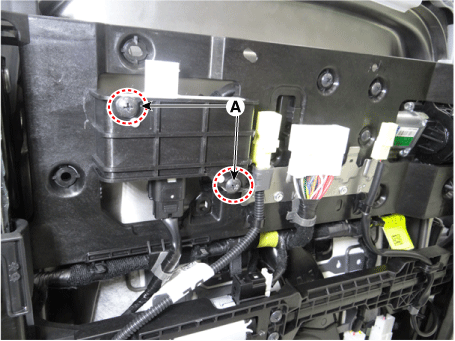

Ослабьте крепежные винты датчика присутствия (А).
|
| 4. |

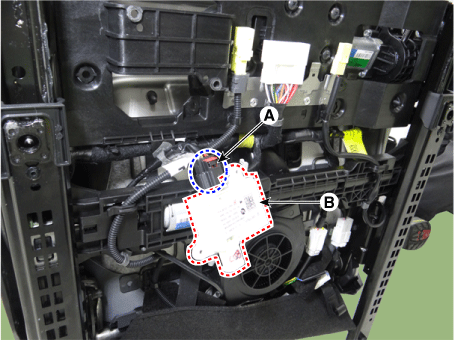

Снимите датчик присутствия (B), отсоединив разъем. (А).
|
| 5. |

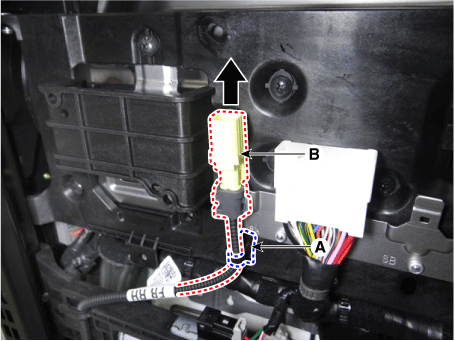

Отсоедините разъем боковой подушки безопасности (В), сняв фиксирующий зажим. (А).
|
| 6. |

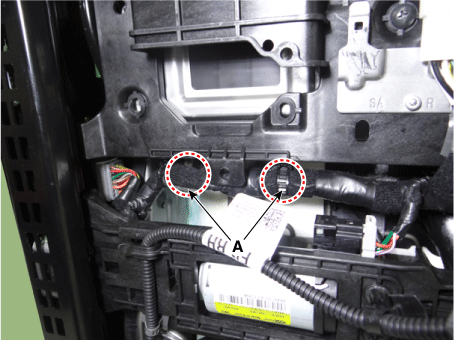

Снимите фиксирующие зажимы блока сиденья повышенной комфортности (A).
|
| 7. |

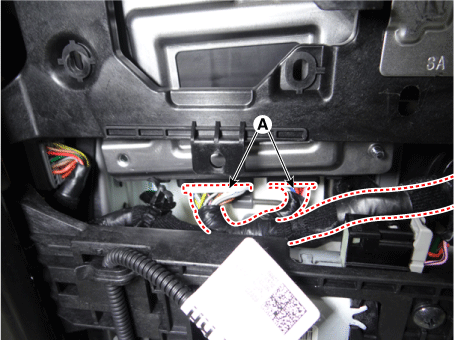

Отсоедините разъемы блока сиденья повышенной комфортности (A).
|
| 8. |

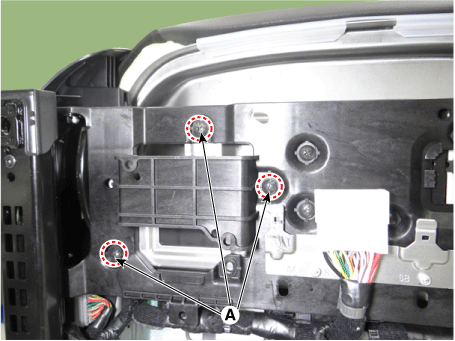

Ослабьте крепежные винты блока сиденья повышенной комфортности (A).
|
| 9. |

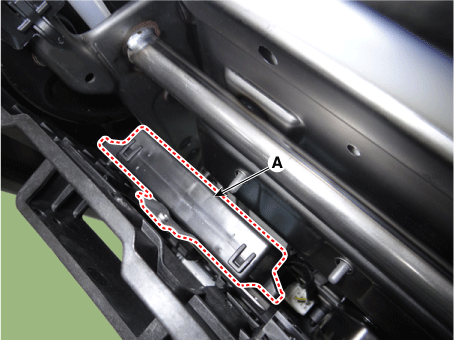

Снимите блок сиденья повышенной комфортности (A).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
