Kia Optima: панорамный люк на крыше / заднее стекло
Процедуры ремонта
|
•
|
Чтобы снять заднее стекло, используйте инструменты, указанные ниже.
фигура:

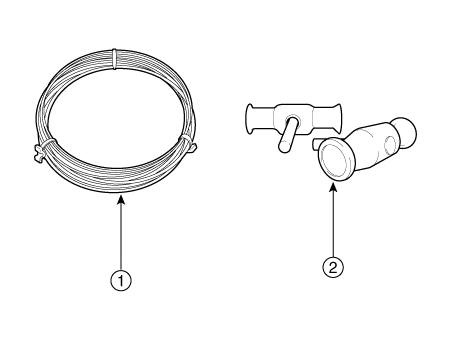

[Композиция инструментов]
① Квадратный провод
② Проволочный захват вставного типа

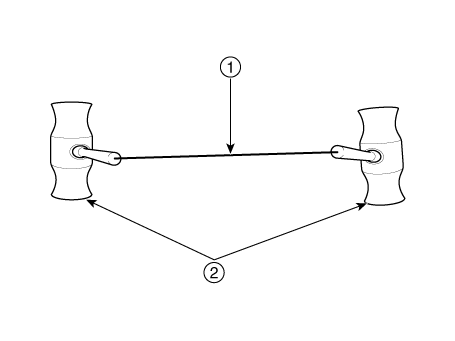

[Сборка инструмента]
|
|
•
|
Вставьте и закрепите квадратный провод ① в отверстие для вставки провода.
ручка ②.
|
|
|
1.
|
Снимите подвижное стекло.
(См. Панорамный люк на крыше — «Подвижное стекло»)
|
|
2.
|
Снимите боковой молдинг крыши.
(См. Боковые молдинги кузова — «Боковые молдинги крыши»)
|
|
3.
|

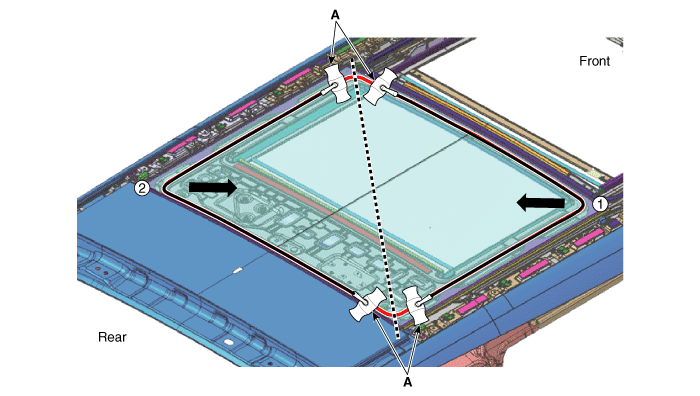

Потяните квадратный провод (А) влево и вправо, затем приложите усилие к
направлении стрелки, чтобы срезать остатки герметика.
|
Более длинные провода требуют большей мощности, поэтому разделите секции ① и ② на
половину, чтобы срезать остатки герметика.
|
|
•
|
Наденьте перчатки, чтобы защитить руки от возможных травм.
|
|
•
|
Будьте осторожны, чтобы не обжечь руки из-за выделяющегося тепла
из используемой проволоки.
|
|
•
|
Будьте осторожны, чтобы не порезать пальцы при работе с проводами.
|
|
|
Будьте осторожны, чтобы не повредить корпус.
|
|
Работая с проводами, работайте в группе из двух или более человек.
|
|
|
4.
|

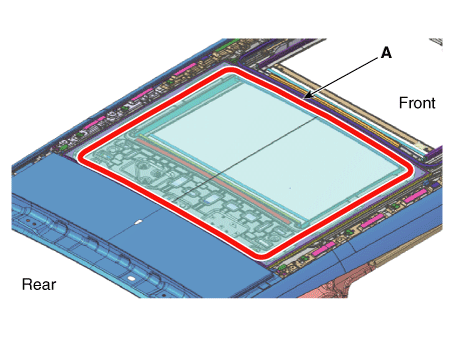

Аккуратно снимите заднее стекло (А), не повредив его.
|
|
•
|
Чтобы установить заднее стекло, используйте инструменты, показанные на
следующий рисунок:

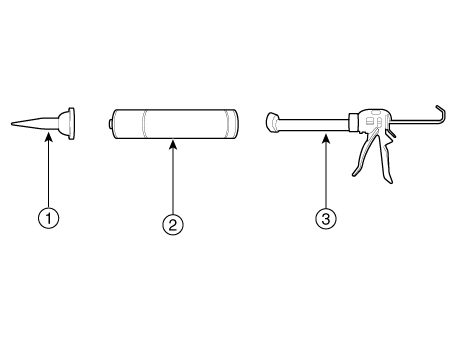

[Композиция инструментов]
① Форсунка для герметика
② Клей-герметик для автомобильных стекол
③ Пистолет для герметика
|
|
|
1.
|
Установите боковой молдинг крыши.
|
|
2.
|
Установите подвижное стекло.
|
|
3.
|

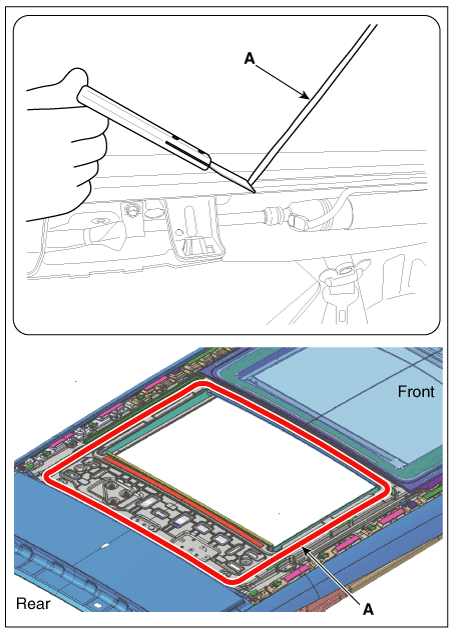

Используйте лезвие, чтобы срезать остатки герметика (A) вокруг панели кузова.
|
Срезая остатки герметика вокруг панели кузова,
не забудьте оставить около 2 мм толщины от клейкой поверхности.
|
|
•
|
Убедитесь, что поверхность краски кузова не повреждена
совсем.
|
|
•
|
Если он поврежден, нанесите краску или ингибитор ржавчины для обслуживания.
|
|
|
|
4.
|

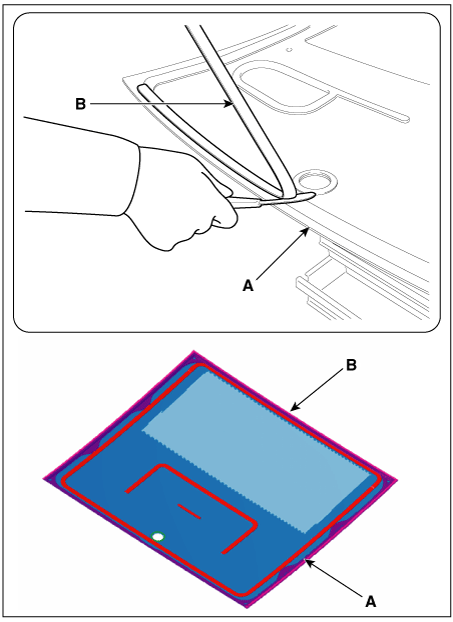

Если заднее стекло (A) используется повторно, используйте лезвие, чтобы удалить остатки герметика (B).
вокруг панели кузова.
|
|
5.
|
С помощью спирта или пневматического пистолета очистите края панели корпуса и
заднее стекло.
|
|
6.
|

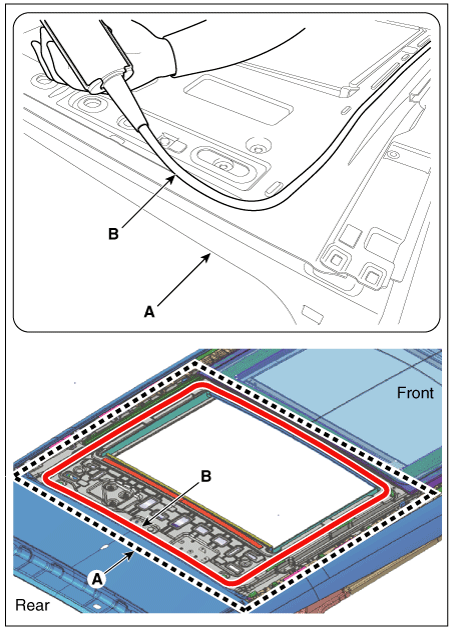

С помощью пистолета для герметика нанесите герметик (B) вокруг панели кузова (A).
|
При использовании пистолета для герметика для нанесения герметика убедитесь, что
герметик не трескается, чтобы предотвратить утечку воды.
|
|
|
7.
|

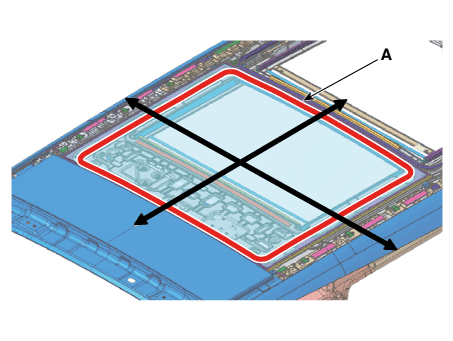

Свободно установите заднее стекло (А) на панель кузова.
|
|
8.
|
Проверьте ступеньку и зазор до того, как заднее стекло (A) будет полностью установлено.
|
|
9.
|
Наклейте ленту вокруг заднего стекла, чтобы предотвратить отрыв стекла.
|
При чрезмерном нанесении герметика он может вытекать из корпуса.
Используйте спирт или чистящее средство, чтобы вытереть остатки герметика.
|
|
•
|
Установите заднее стекло и установите автомобиль на ровную поверхность для
минимум 4 часа.
|
|
•
|
Если вам нужно водить машину, убедитесь, что едете МЕДЛЕННО
не менее 8 часов после монтажа.
|
|
•
|
Предупредите водителя, чтобы он избегал агрессивного вождения автомобиля.
в течение 2-3 дней и при движении по неровному дорожному покрытию.
|
|
|
