Kia Optima: Тормозная система / Задний тормозной диск

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Тормозная система / Тормозная система / Задний тормозной диск

Компоненты и расположение компонентов

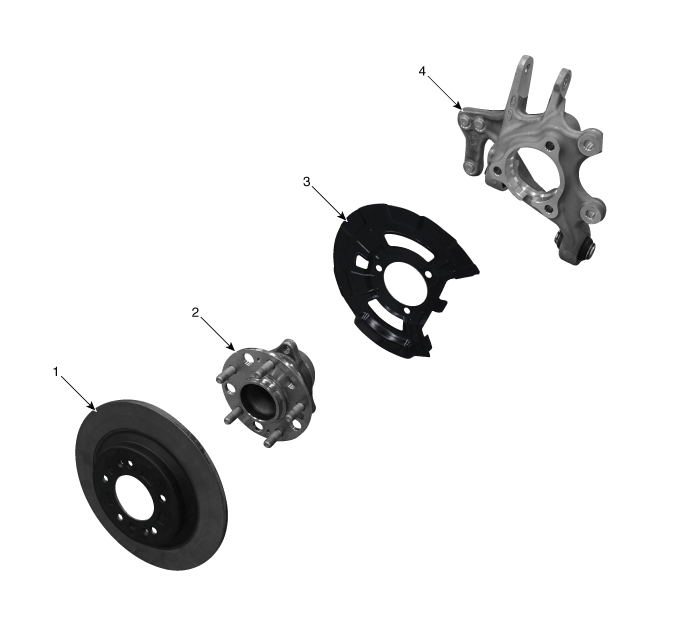

Компоненты

1. Задний тормозной диск
2. Подшипник ступицы в сборе

3. Пылезащитный чехол
4. Задний багажник

Процедуры ремонта

Удаление

[Применить EPB]

1.	Отпустите стояночный тормоз.

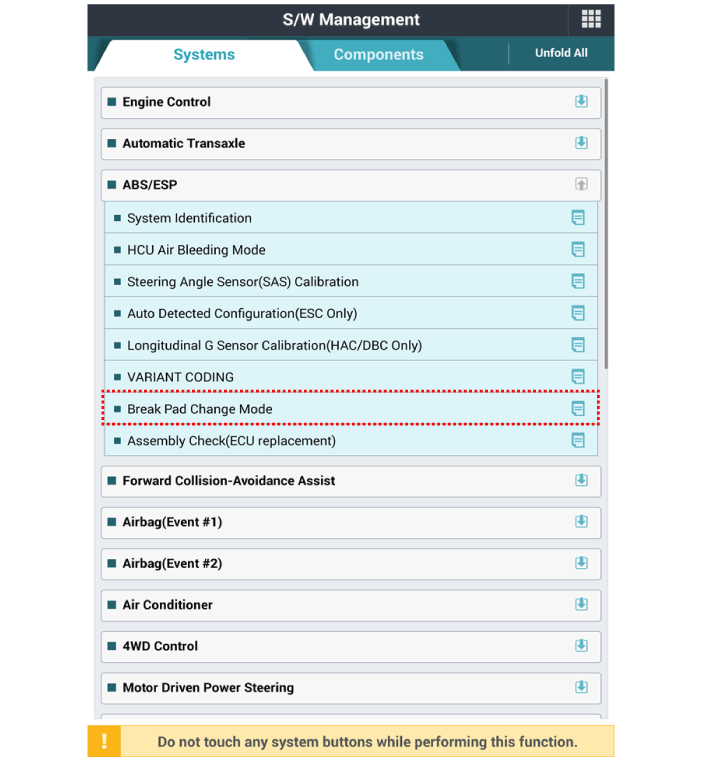

2.	Перед снятием заднего суппорта выполните «Режим замены тормозных колодок». с помощью КДС.

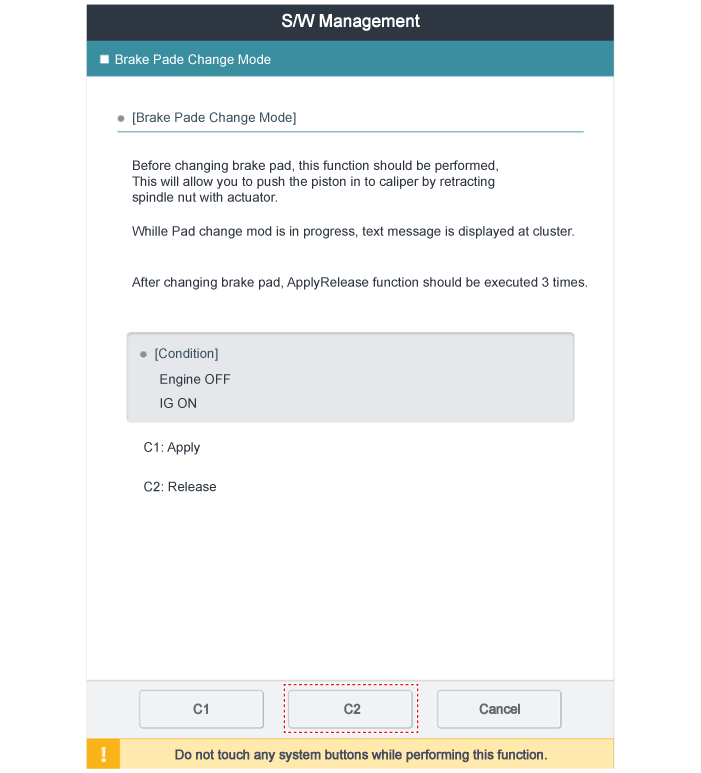

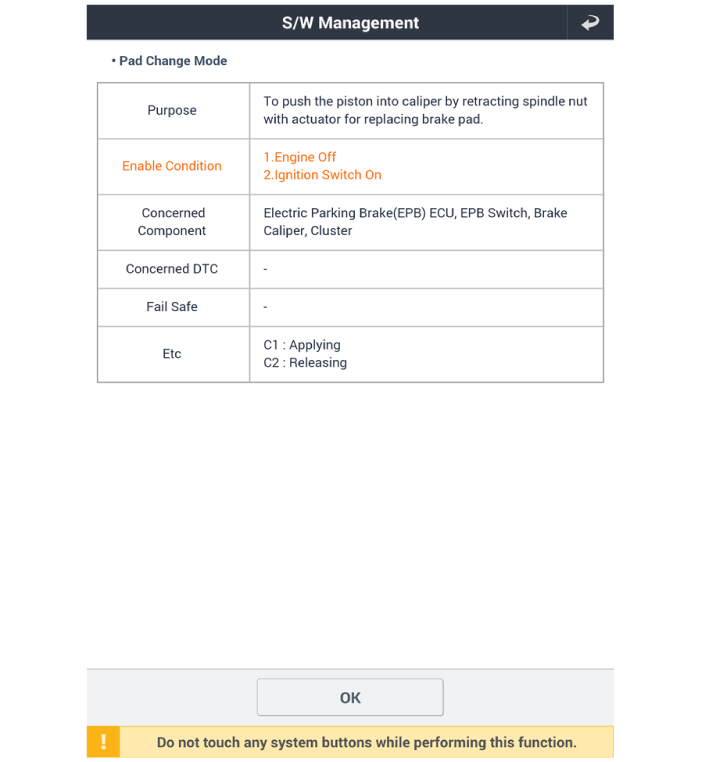

3.	Выберите C2 (Release) на экране ниже.

4.	Отсоедините клемму (-) аккумуляторной батареи.

5.	Снимите заднее колесо и шину. (См. Система подвески — «Колесо»)

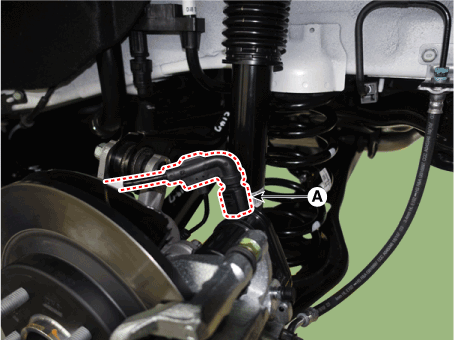

6.	Отсоедините разъем привода EPB (А).

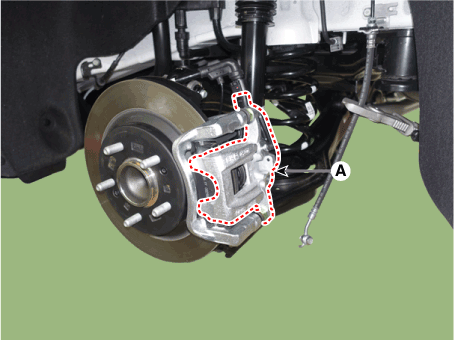

Ослабьте болт направляющего стержня, а затем поверните корпус суппорта (А) вверх. пути.

Момент затяжки :

21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт-фут)

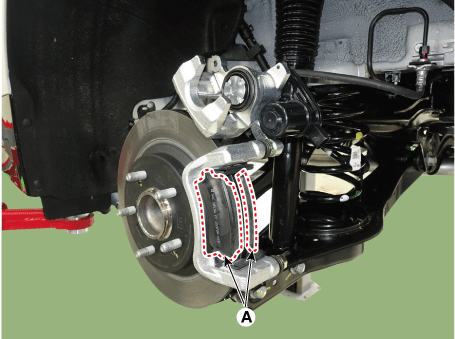

8.	Снимите тормозную колодку (А).

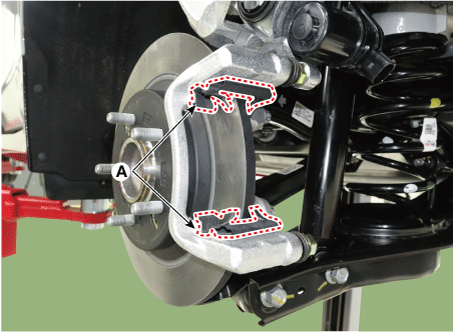

9.	Снимите фиксатор колодки (А).

10.

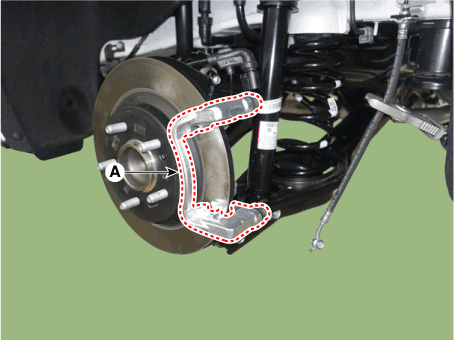

Снимите держатель суппорта (А) после ослабления крепежного болта суппорта.

Момент затяжки :

78,5–98,1 Н·м (8,0–10,0 кгс·м, 57,9–72,3 фунт-фут)

•	Болты крепления суппорта должны быть новыми.

•	Закрепите суппорт в сборе проволокой.

11.

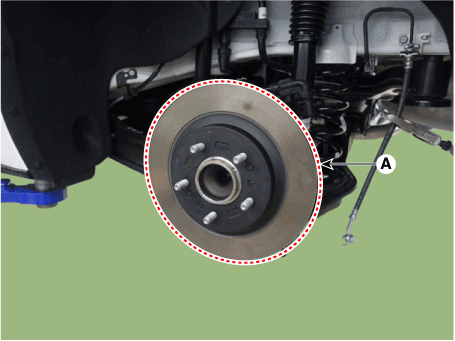

Снимите передний тормозной диск (А), ослабив винты.

Момент затяжки :

4,9–5,8 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут)

[EPB не применяется]

1.	Отпустите стояночный тормоз.

2.	Отсоедините клемму (-) аккумуляторной батареи.

3.	Снимите заднее колесо и шину. (См. Система подвески — «Колесо»)

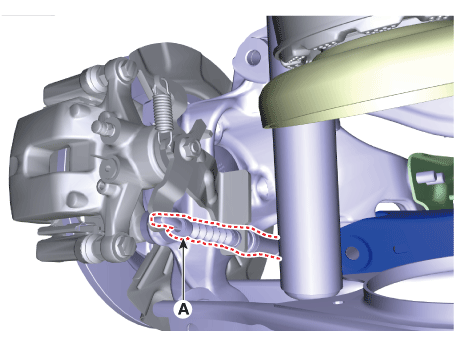

4.	Отсоедините трос стояночного тормоза (А) после снятия троса стояночного тормоза. фиксирующая клипса.

Ослабьте болт направляющего стержня, а затем поверните корпус суппорта (А) вверх. пути.

Момент затяжки :

21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт-фут)

6.	Снимите тормозную колодку (А).

7.	Снимите фиксатор колодки (А).

Снимите держатель суппорта (А) после ослабления крепежного болта суппорта.

Момент затяжки :

78,5–98,1 Н·м (8,0–10,0 кгс·м, 57,9–72,3 фунт-фут)

•	Болты крепления суппорта должны быть новыми.

•	Закрепите суппорт в сборе проволокой.

Снимите передний тормозной диск (А), ослабив винты.

Момент затяжки :

4,9–5,8 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут)

осмотр

Толщина заднего тормозного диска Проверять

1.	Проверьте тормозной диск на наличие повреждений и трещин.

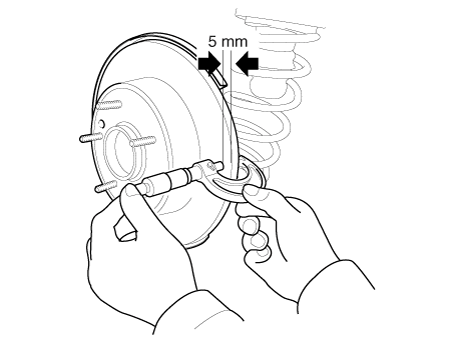

Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от тормозного диска внешний круг.

Толщина заднего тормозного диска

Стандарт: 10 мм (0,39 дюйма)

Ограничение по эксплуатации: 8,0 мм (0,31 дюйма)

Отклонение: менее 0,01 мм (0,0004 дюйма)

3.	Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Биение заднего тормозного диска Проверять

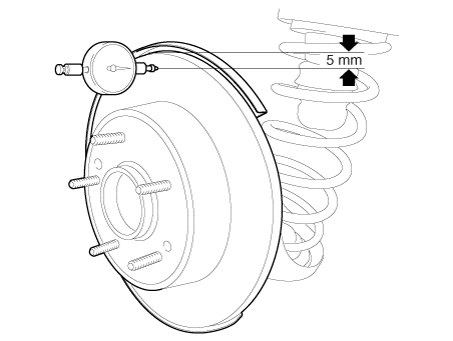

Поместите циферблатный индикатор примерно в 5 мм (0,20 дюйма) от внешней окружности. тормозного диска и измерьте биение диска.

Биение тормозного диска

Предел: 0,04 мм (0,0016 дюйма) или менее (новый)

2.	Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3.	Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Монтаж

1.	Установите в порядке, обратном снятию.

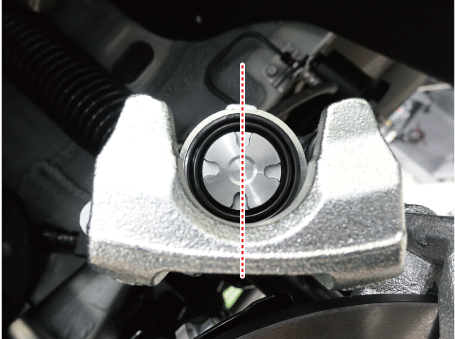

Используйте SST (09580-0U000) при установке узла тормозного суппорта.

•	Будьте осторожны, чтобы не наклонить поршень при вставке поршень.

•	Не прилагайте чрезмерных усилий при вставке поршня.

•	Медленно вращайте поршень, чтобы не повредить пыльник поршня.

3.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)

Несколько раз включите стояночный тормоз и проверьте его нормальную работу.

С EPB: После установки заднего суппорта выполните «Тормозной Режим замены колодки» с помощью KDS.

(См. Система стояночного тормоза — «Электронный стояночный тормоз (EPB)»).

Без EPB: после разборки/сборки корпуса суппорта или замена тормозного суппорта, троса стояночного тормоза или тормозного диска, заново отрегулировать стояночный тормоз.

(См. Система стояночного тормоза — «Трос стояночного тормоза»)

5.	Проверьте пролитое тормозное масло.

6.	Несколько раз включите стояночный тормоз и проверьте его нормальную работу.
