Kia Optima: электростеклоподъемники / электродвигатель стеклоподъемника
Принципиальные диаграммы
| Принципиальная электрическая схема |

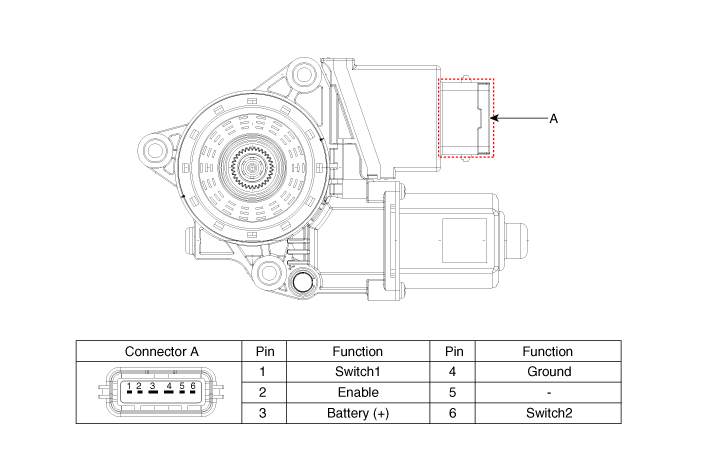

[Двигатель безопасного окна]

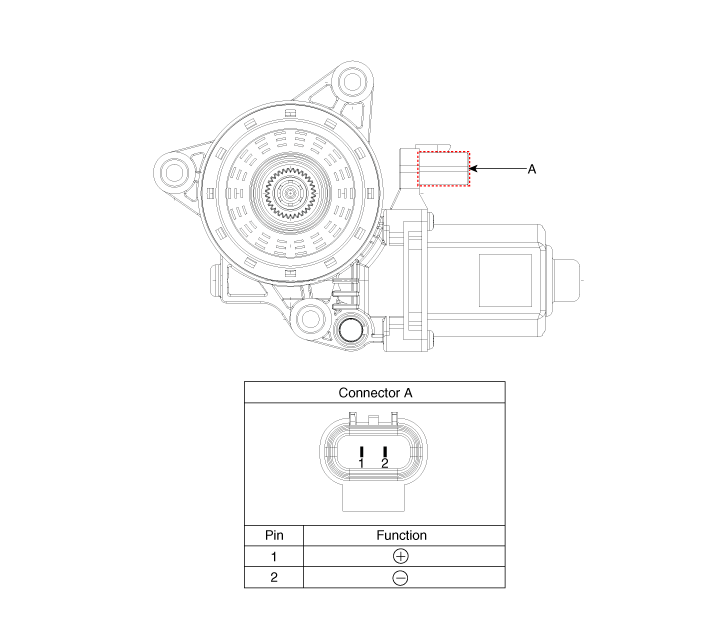

[Стандартный стеклоподъемник]
Процедуры ремонта
| осмотр |
Передний электростеклоподъемник Мотор
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери») |
| 3. |

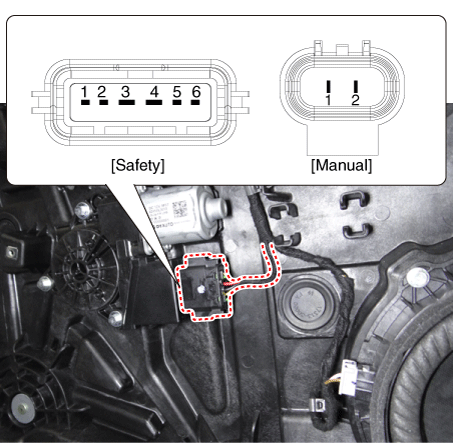

Отсоедините разъем от двигателя.
|
| 4. |

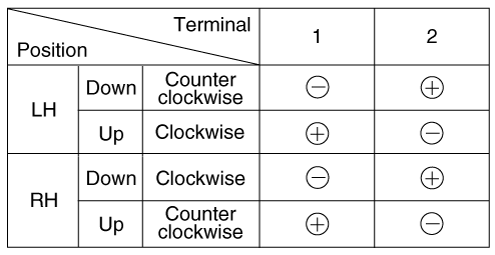

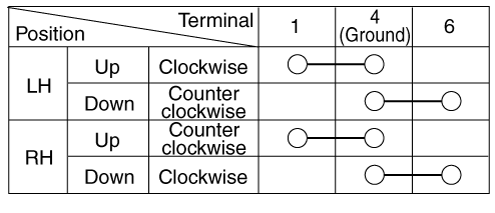

Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция неисправность, замените двигатель. [Окно безопасности двигатель]
[Стандартное окно двигатель]
|
Мотор заднего стеклоподъемника
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери») |
| 3. |
Отсоедините разъем от двигателя.
|
| 4. |

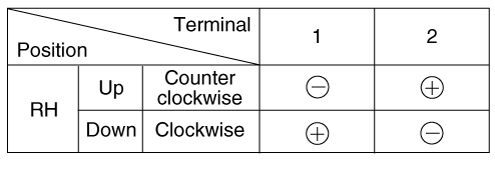

Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция неисправность, замените двигатель. [Окно безопасности двигатель]
[Стандартное окно двигатель]
|
| Удаление |
Передний электростеклоподъемник Мотор
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери») |
| 3. |

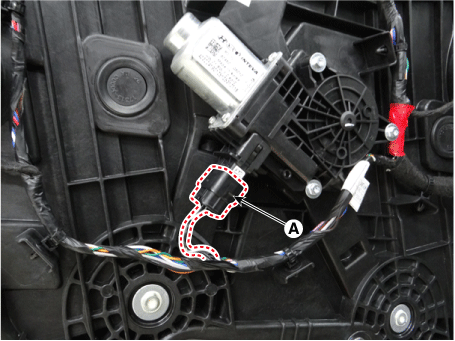

Отсоедините разъем электродвигателя переднего стеклоподъемника (А).
|
| 4. |

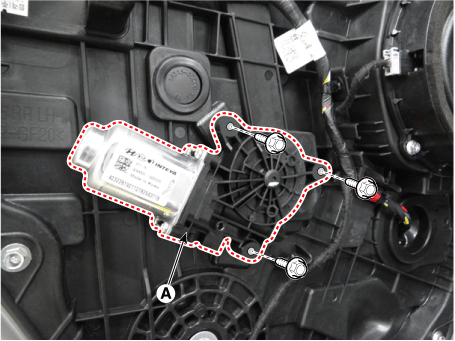

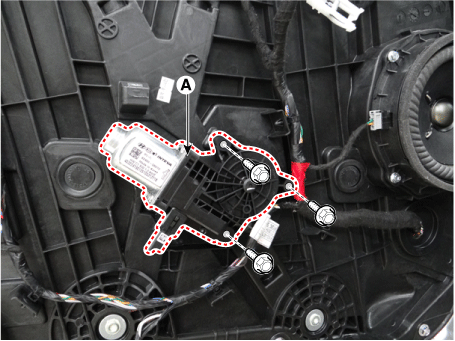

Снимите электродвигатель переднего стеклоподъемника (А) после ослабления крепления. болты.
|
Мотор заднего стеклоподъемника
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери») |
| 3. |

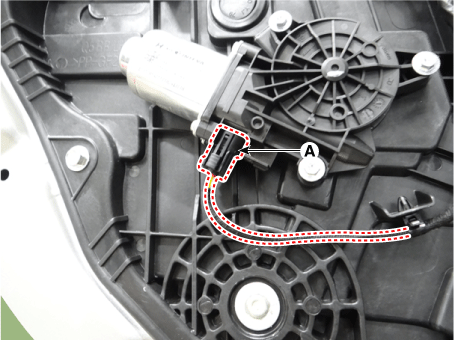

Отсоедините разъем электродвигателя заднего стеклоподъемника (А).
|
| 4. |
Снимите электродвигатель заднего стеклоподъемника (А), предварительно ослабив крепежные болты.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Электрические стеклоподъемники
Компоненты и расположение компонентов
Расположение компонента
1. Главный выключатель стеклоподъемника
2. Главный выключатель заднего стекла
3. Электродвигатель переднего стеклоподъемника.
4. Задний усилитель...
