Kia Optima: дверные зеркала с электроприводом / переключатель дверных зеркал с электроприводом
Принципиальные диаграммы
|

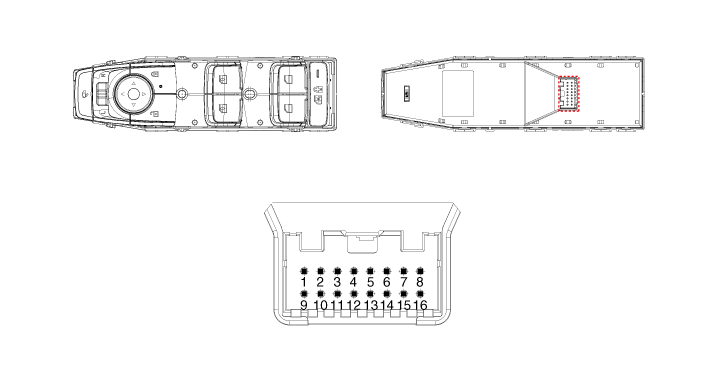

Разъем и функция терминала
|
Приколоть
|
Функция
|
1
|
B-CAN (низкий уровень)
|
2
|
B-CAN (высокий)
|
3
|
Земля (помощь безопасности)
|
4
|
Содействовать безопасности
|
5
|
ЛИН (для IMS)
|
6
|
Батарея (+)
|
7
|
IGN1
|
8
|
Безопасность водителя
|
9
|
Переключатель IMS (для IMS) / Общее зеркало (для не IMS)
|
10
|
Электродвигатель раскладывания зеркала (не IMS)
|
11
|
Электродвигатель складывания зеркал (не IMS)
|
12
|
Зеркало горизонтальное LH (без IMS)
|
13
|
Зеркало вертикальное LH (без IMS)
|
14
|
Зеркальное вертикальное правое (без IMS)
|
15
|
Зеркальное горизонтальное правое (без IMS)
|
16
|
Земля
|
Процедуры ремонта
Диагностика с помощью KDS
|
1.
|
В электрической системе тела неисправность можно быстро диагностировать с помощью
система диагностики автомобиля (КДС).
Диагностическая система (KDS) предоставляет следующую информацию.
|
(1)
|
Самодиагностика: проверка неисправности и кодового номера (DTC)
|
|
(2)
|
Текущие данные: проверка состояния входных/выходных данных системы.
|
|
(3)
|
Проверка срабатывания: Проверка состояния работы системы
|
|
(4)
|
Дополнительная функция: Управление другими функциями, включая систему
настройка параметров и регулировка нулевой точки
|
|
|
2.
|
Выберите «Модель автомобиля» и «DDM» для проверки, чтобы проверить
автомобиль с тестером.
|
|
3.
|
Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода.
данные.
|
|
4.
|
Чтобы принудительно активировать входное значение проверяемого модуля, выберите
опция «Проверка активации».
|
|
1.
|
Снимите главный выключатель электрического стеклоподъемника.
(См. Power Windows — «Переключатель стеклоподъемника»)
|
|
1.
|
Установите в порядке, обратном снятию.
|
Компоненты и расположение компонентов
Расположение компонента
1. Наружное зеркало с электроприводом
2. Выключатель зеркал заднего вида с электроприводом
...
