Kia Optima: Панорамный люк / Панорамный люк в сборе

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Панорамный люк / Панорамный люк в сборе

Компоненты и расположение компонентов

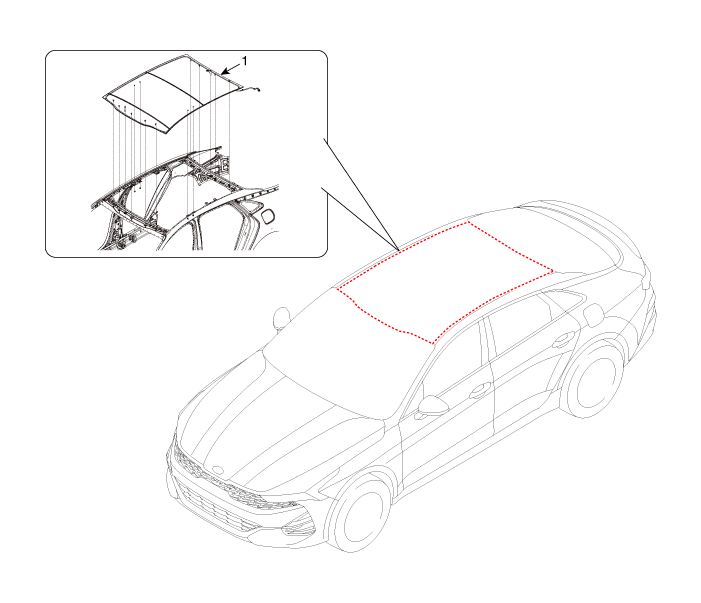

Расположение компонентов

1. Панорамный люк в сборе

Процедуры ремонта

Удаление

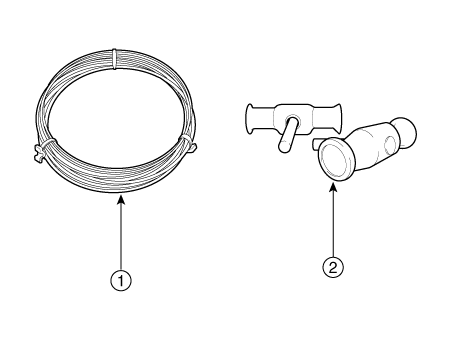

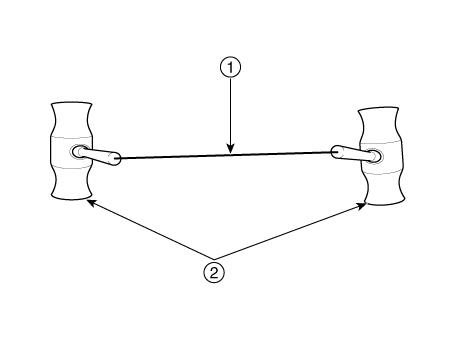

•	Чтобы снять панорамный люк в сборе, используйте следующие инструменты. [Блок-схема инструментов] ① Квадратный провод ② Проволочный зажим вставного типа [Схема сборки инструментов]

•	Затяните квадратный провод ①, вставив его в отверстие типа Insert. проволочный зажим ②

1.	Снимите боковой молдинг крыши. (См. Боковые молдинги кузова — «Боковые молдинги крыши»)

2.	Снимите переднее стекло. (См. Панорамный люк на крыше — «Переднее стекло»)

3.	Снимите обшивку крыши. (См. Обшивка крыши — «Сборка обшивки крыши»)

4.	Снимите стекло заднего стекла. (См. Стекло заднего стекла — «Процедуры ремонта»)

5.	Полностью закройте подвижное стекло с помощью переключателя панорамного люка.

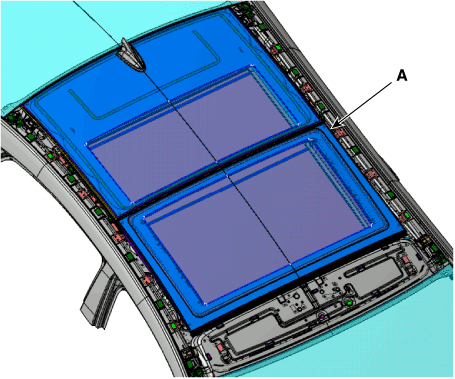

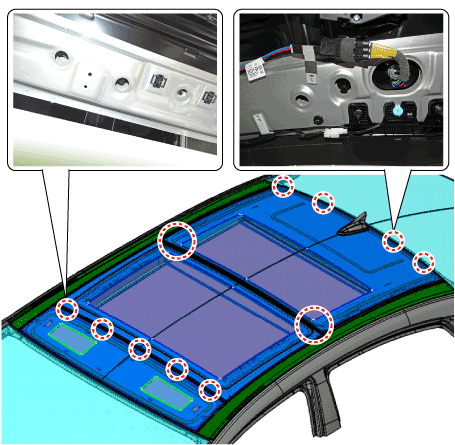

Ослабьте болты сбоку панорамного люка.

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

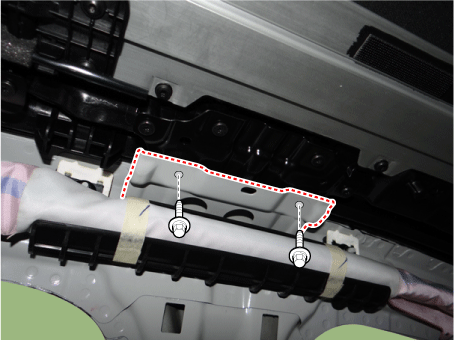

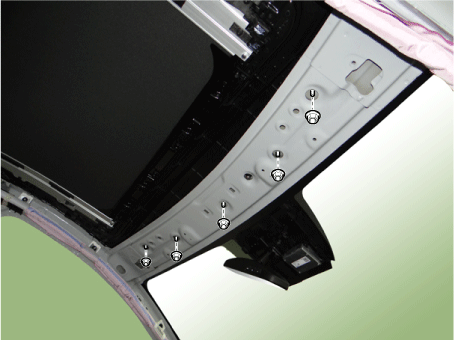

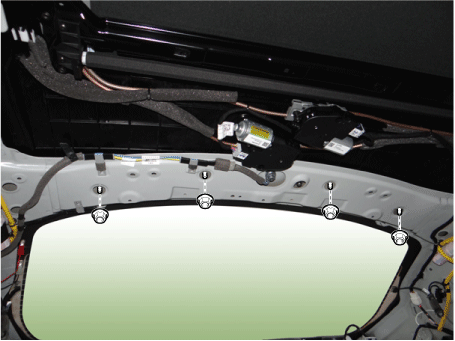

Ослабьте гайки крепления панорамного люка (А).

[Передний]

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

[Задний]

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

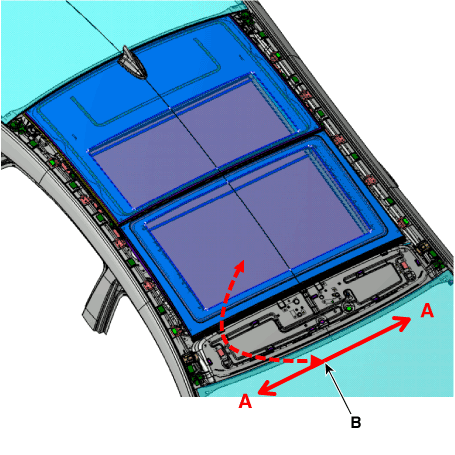

Разрежьте герметик на кромке спереди (A), потянув проволоку (B) слева направо.

•	Наденьте перчатки, чтобы не пораниться рукой.

•	Будьте осторожны, чтобы не обжечься рукой от слишком сильного тепла с помощью проволоки.

•	Работайте осторожно, потому что проволоку можно порезать.

•	Используйте защитную ленту при удалении деталей с помощью отвертки. или съемник, чтобы не повредить детали.

•	Будьте внимательны, чтобы не повредить корпус.

При использовании проволоки должны работать более двух человек.

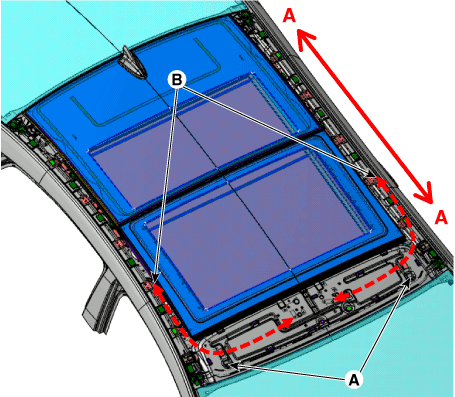

Разрежьте герметик между кромкой передней стороны (A-A) тянущей проволоки (B) слева направо.

•	Наденьте перчатки, чтобы не пораниться рукой.

•	Будьте осторожны, чтобы не обжечься рукой от слишком сильного тепла с помощью проволоки.

•	Работайте осторожно, потому что проволоку можно порезать.

•	Используйте защитную ленту при удалении деталей с помощью отвертки. или съемник, чтобы не повредить детали.

•	Будьте внимательны, чтобы не повредить корпус.

При использовании проволоки должны работать более двух человек.

10.

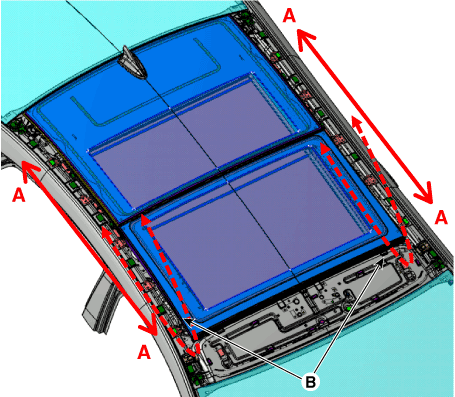

Разрежьте герметик между кромкой (A-A) и потяните проволоку (B) слева направо.

•	Наденьте перчатки, чтобы не пораниться рукой.

•	Будьте осторожны, чтобы не обжечься рукой от слишком сильного тепла с помощью проволоки.

•	Работайте осторожно, потому что проволоку можно порезать.

•	Используйте защитную ленту при удалении деталей с помощью отвертки. или съемник, чтобы не повредить детали.

•	Будьте внимательны, чтобы не повредить корпус.

При использовании проволоки должны работать более двух человек.

11.

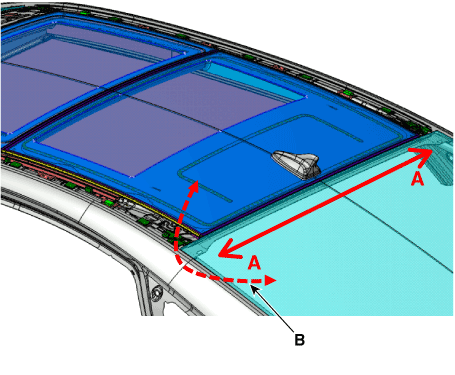

Разрежьте герметик между кромкой сзади (A-A) и проволокой (B) слева направо. верно.

•	Наденьте перчатки, чтобы не пораниться рукой.

•	Будьте осторожны, чтобы не обжечься рукой от слишком сильного тепла с помощью проволоки.

•	Работайте осторожно, потому что проволоку можно порезать.

•	Используйте защитную ленту при удалении деталей с помощью отвертки. или съемник, чтобы не повредить детали.

•	Будьте внимательны, чтобы не повредить корпус.

При использовании проволоки должны работать более двух человек.

12.

После того, как каждый боковой герметик будет срезан, снимите панорамный люк в сборе. (А).

При снятии панорамного люка будьте осторожны, не нанести повреждения.

13.

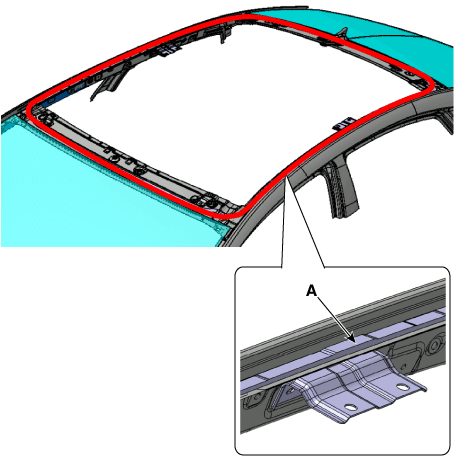

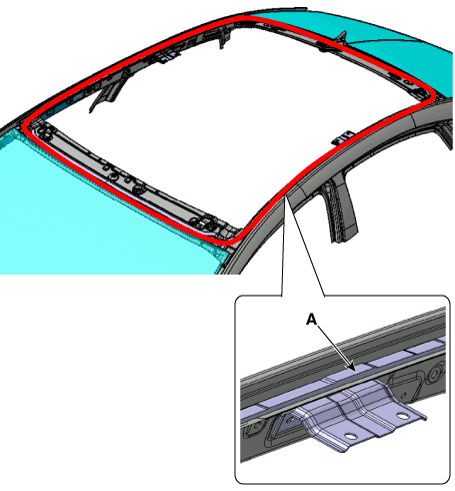

Используйте лезвие, чтобы срезать остатки герметика (A) вокруг панели кузова.

Срезая остатки герметика вокруг панели кузова, не забудьте оставить толщину около 2 мм от клея поверхность.

•	Убедитесь, что поверхность краски кузова не повреждена совсем.

•	Если он поврежден, нанесите краску или ингибитор ржавчины для обслуживания.

Монтаж

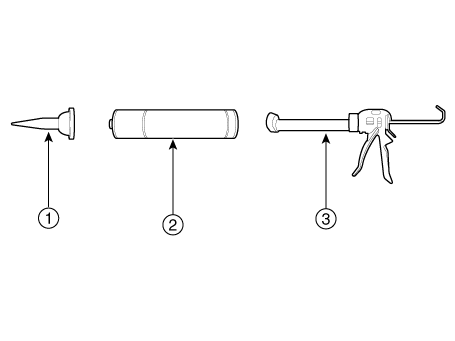

•	Для установки панорамного люка в сборе используйте следующие инструменты. [Блок-схема инструментов] ① Форсунка для герметика ② Клей-герметик только для стекла ③ Пистолет для герметика

1.	С помощью спирта или пневматического пистолета очистите края панели корпуса и панорамный люк.

С помощью пистолета для герметика нанесите герметик (B) вокруг панели кузова (A).

При использовании пистолета для герметика для нанесения герметика убедитесь, что герметик не трескается, чтобы предотвратить утечку воды.

	Всасывание	Шаг	Зазор
Передний	А - А	1,4 + 0,5 - -1	5,7 ± 1
Сторона	Б - Б	1,7 + 1 - -0,5	5,3 ± 1

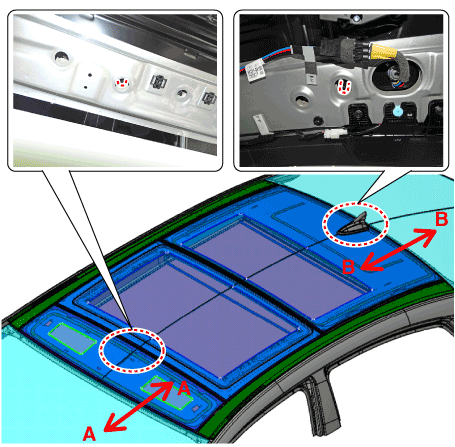

3.	Аккуратно установите панорамный люк на фланец кузова с помощью центрирующего устройства. отверстие (А).

Проверьте шаги и промежутки для каждой стороны.

	Всасывание	Шаг	Зазор
Передний	А-А	1,4 + 0,5 - -1	5,7 ± 1
Задний	В-В	1,7 + 1 - -0,5	5,3 ± 1

Затяните гайки крепления панорамного люка.

Момент затяжки: 2,0 - 3,0 кгс.м

Выполните тест на утечку воды.

Избегайте попадания воды на клейкую поверхность напрямую и дайте воде течь в сторону стекла.

Если произошла протечка воды, нанесите герметик на место протечки.

•	После установки панорамного люка автомобиль следует стоял на ровном месте минимум 4 часа.

•	Если транспортное средство необходимо запустить, двигайтесь медленно в течение 8 часов. по меньшей мере.

•	Попросите водителя обратить внимание на то, чтобы избегать резкого вождения или движения по неровной дороге в течение 2–3 дней.

8.	Установить стекло заднего стекла. (См. Стекло заднего стекла — «Процедуры ремонта»)

9.	Установить отделку крыши. (См. Обшивка крыши — «Сборка обшивки крыши»)

10.	Установите переднее стекло. (См. Панорамный люк на крыше — «Переднее стекло»)

11.	Установите боковой молдинг крыши. (См. Боковые молдинги кузова — «Боковые молдинги крыши»)
