Kia Optima: аудиосистема/AVN-система/мультимедийный разъем
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Электрическая система кузова
/
Аудио/AVN-система
/ Мультимедийный разъем

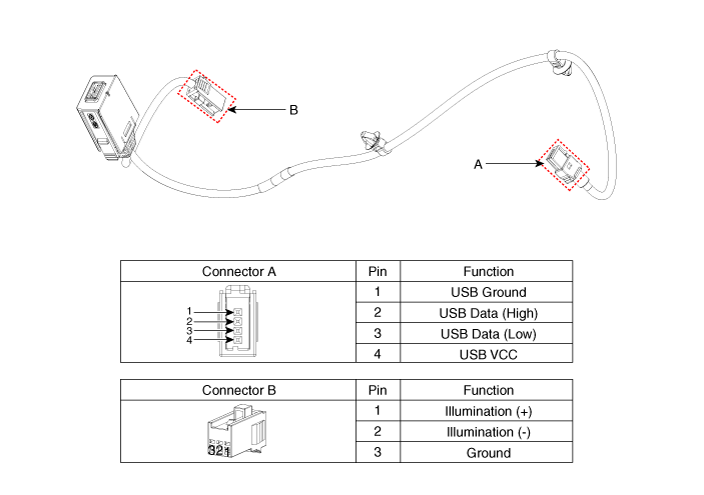

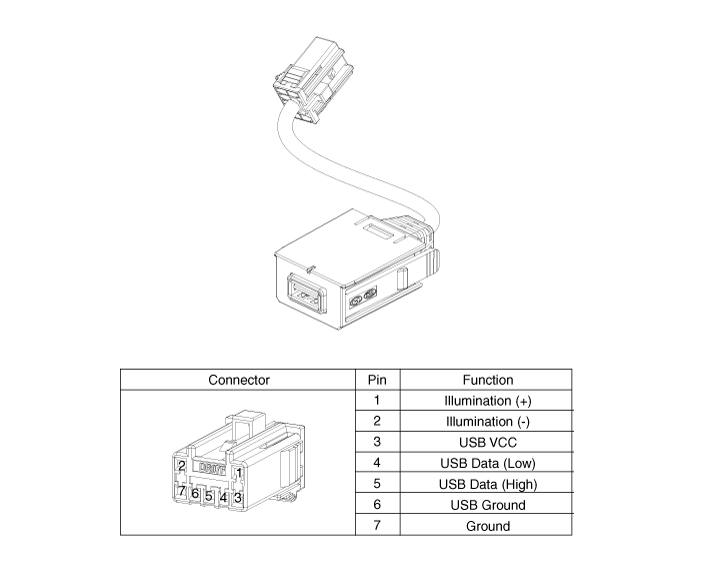

Принципиальные диаграммы
| Принципиальная электрическая схема |
| Аудио |
| Отображение аудио / AVN |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите основную подушку безопасности в сборе. (См. раздел «Кузов» — «Главная аварийная подушка в сборе») |
| 3. |

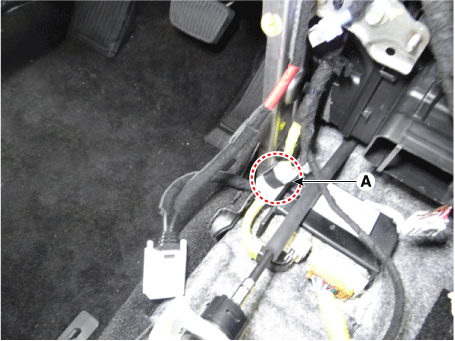

Отсоедините разъем мультимедийного разъема (А).
|
| 4. |

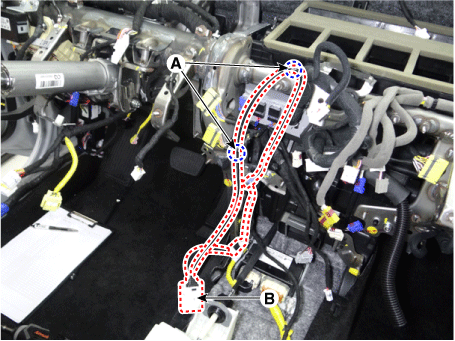

Снимите разъем мультимедийной проводки (B), предварительно сняв фиксирующие застежки. (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Пульт дистанционного управления на рулевом колесе (SWRC)
Компоненты и расположение компонентов
Компоненты
1. Левый переключатель дистанционного управления
(Аудио + Bluetooth + Голос)
2. Правый переключатель дистанционного управления
(Поездка + SCC + LFA)
...
микрофон
Процедуры ремонта
осмотр
1.
Снимите лампу верхней консоли.
(См. Система освещения — «Лампа на потолочной консоли»)
2.
Проверьте ко...
