Kia Optima: привод вентилятора/впуска

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Отопление, вентиляция, кондиционирование / воздуходувка / Впускной привод

Компоненты и расположение компонентов

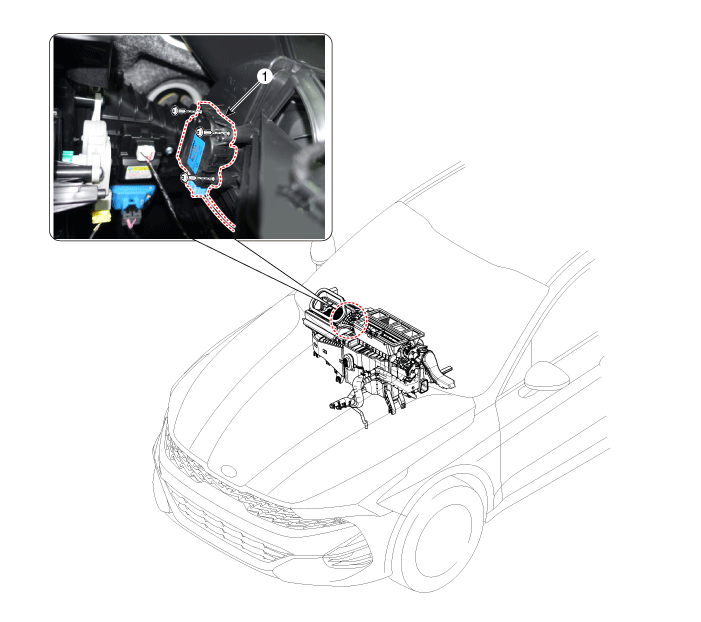

Расположение компонентов

1. Впускной привод

Описание и работа

Описание

Впускной привод расположен на блоке нагнетателя. Он регулирует входную дверь по сигналу блока управления. Нажатие переключателя выбора впуска приведет к смещению между режимами рециркуляции и свежего воздуха.

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем привода впуска.

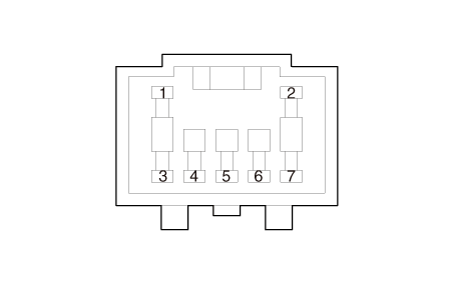

Убедитесь, что привод впуска работает в положение подачи свежего воздуха при подсоединении 12 В на клемму 3 и клемму заземления 7.

Убедитесь, что привод впуска переходит в положение рециркуляции. при подключении наоборот.

1. -
2. -
3. Рециркуляционный воздух
4. Датчик (+5В)

5. Сигнал обратной связи
6. Масса датчика
7. Свежий воздух

4.	Подсоедините разъем привода впуска.

5.	Включите зажигание.

Проверьте напряжение между контактами 6 и 5.

•	Он будет отображать текущее положение привода. к элементам управления.

Спецификация

Положение двери	Напряжение (В)	Обнаружение ошибки
Свежий воздух	0,5 ± 0,15	Низкое напряжение: 0,1 В или меньше
Рециркуляционный воздух	4,5 ± 0,15	Высокое напряжение: 4,9 В или более

7.	Если впускной привод не работает должным образом, замените его на заведомо исправный. привод впуска и проверьте правильность работы.

8.	Замените впускной привод, если доказано, что есть проблема с это.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите основную подушку безопасности в сборе. (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)

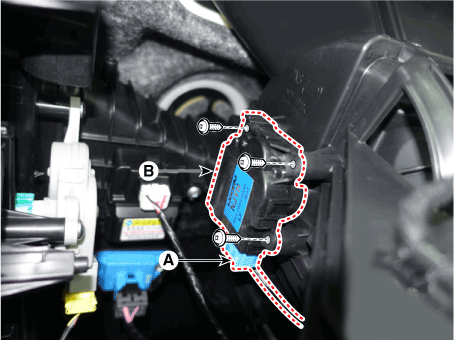

3.	Разъедините разъем (А), ослабьте крепежные винты и снимите активатор автоматического предотвращения запотевания (B).

4.	Для установки выполните процедуру удаления в обратном порядке.
