Kia Optima: Индикаторы и датчики / Комбинация приборов

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Индикаторы и датчики / Приборный щиток

Компоненты и расположение компонентов

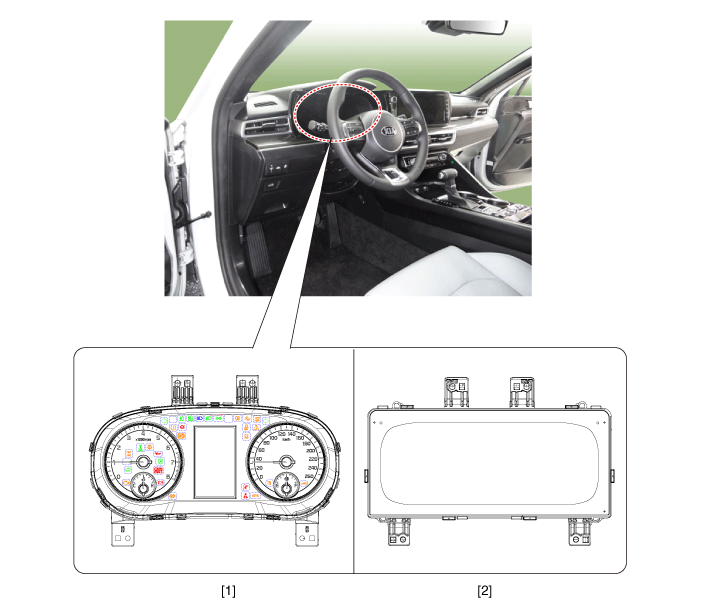

Компоненты

1. Комбинация приборов (Общие тип)

2. Комбинация приборов (Контроль тип)

Принципиальные диаграммы

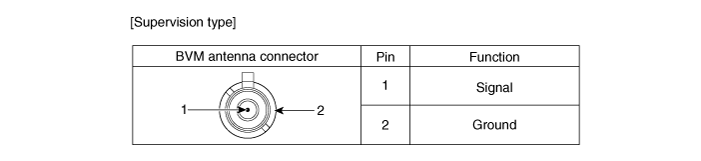

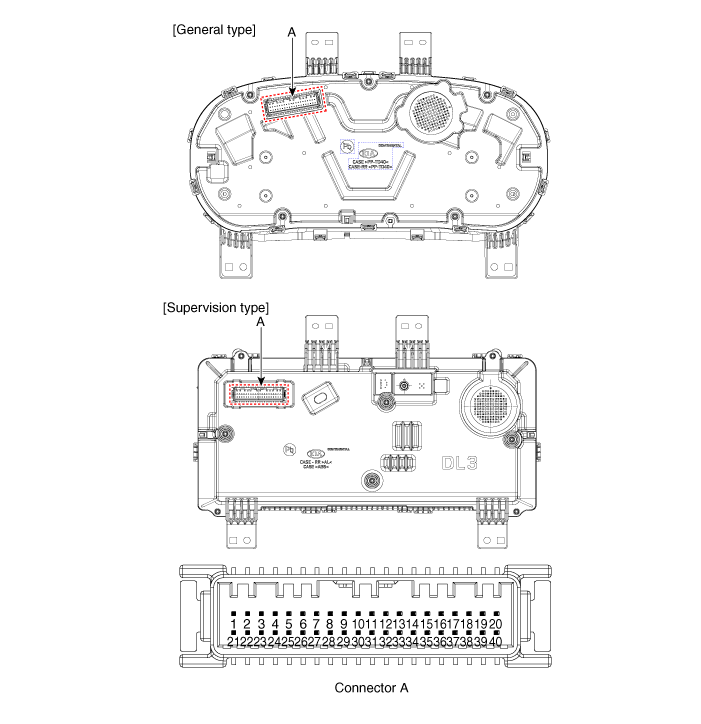

Разъем и функция терминала

Приколоть	Функция	Приколоть	Функция
1	Сигнал 3 земля	21	Вход выключателя отключения (-)
2	Освещение (-)	22	Выключатель отключения 1 (+) вход
3	Вход переключателя реостата (вниз)	23	Выключатель отключения 2 (+) вход
4	Вход переключателя реостата (вверх)	24	Переключатель режима привода (CW)_input
5	-	25	Переключатель режима привода (CCW)_input
6	AT (положение «P»)	26	-
7	AT (положение «R»)	27	-
8	AT (позиция «N»)	28	Активный переключатель ECO_input
9	AT (позиция «D»)	29	MM-CAN (низкий)
10	AT (положение «S»)	30	MM-CAN (высокий)
11	-	31	Состояние работы двигателя_выход
12	Выходная скорость автомобиля	32	C-CAN (высокий)
13	Вход генератора	33	C-CAN (низкий)
14	Вход датчика топлива (+)	34	Ручной автоматический рычаг (+)_Input
15	-	35	Ручной автоматический рычаг (-)_Input
16	Вход датчика топлива (-)	36	-
17	-	37	Земля (Сигнал 1)
18	Общий тип: Вход подушки безопасности (+) / Тип контроля: -	38	-
19	Вход переключателя давления масла	39	IGN1
20	-	40	Батарея (+)

Процедуры ремонта

Удаление

Поддевая плоской отверткой или используя инструмент для поддевания, оберните защитной лентой и наклейте защитную ленту вокруг соответствующих частей, для предотвращения повреждений.

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите лицевую панель кластера. (См. Кузов — «Приборная панель»)

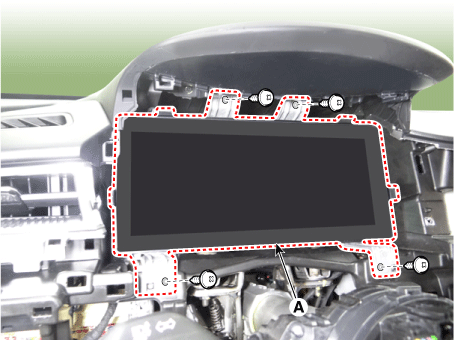

3.	Снимите комбинацию приборов (А), ослабив крепежные винты.

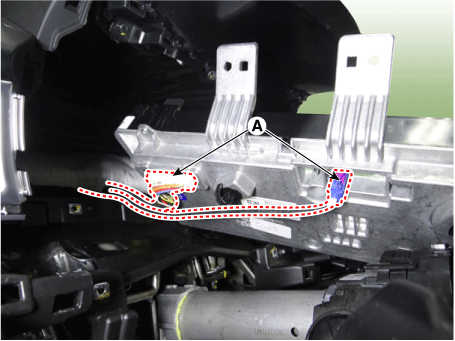

4.	Отсоедините разъемы комбинации приборов (А).

Монтаж

1.	Устанавливайте в порядке, обратном снятию.

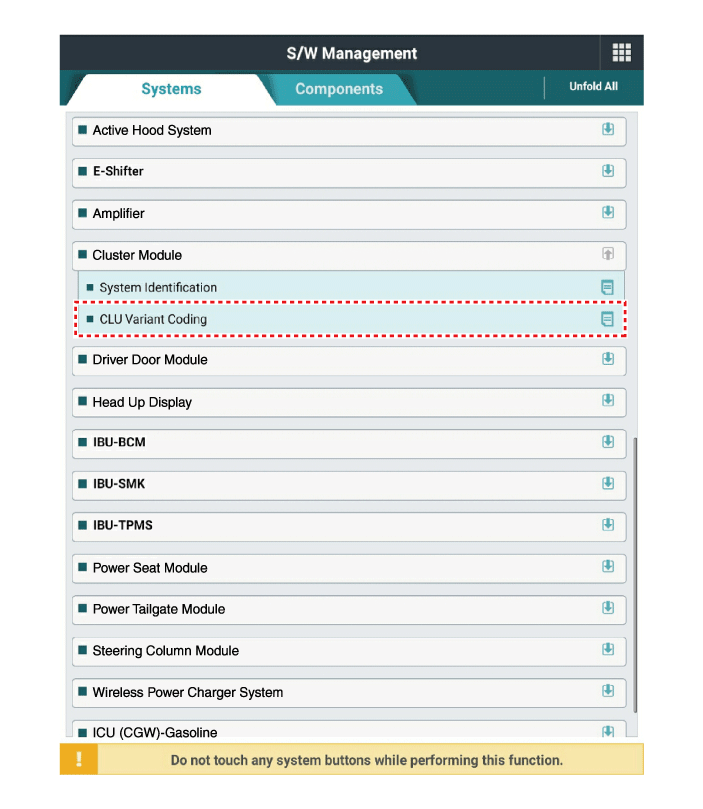

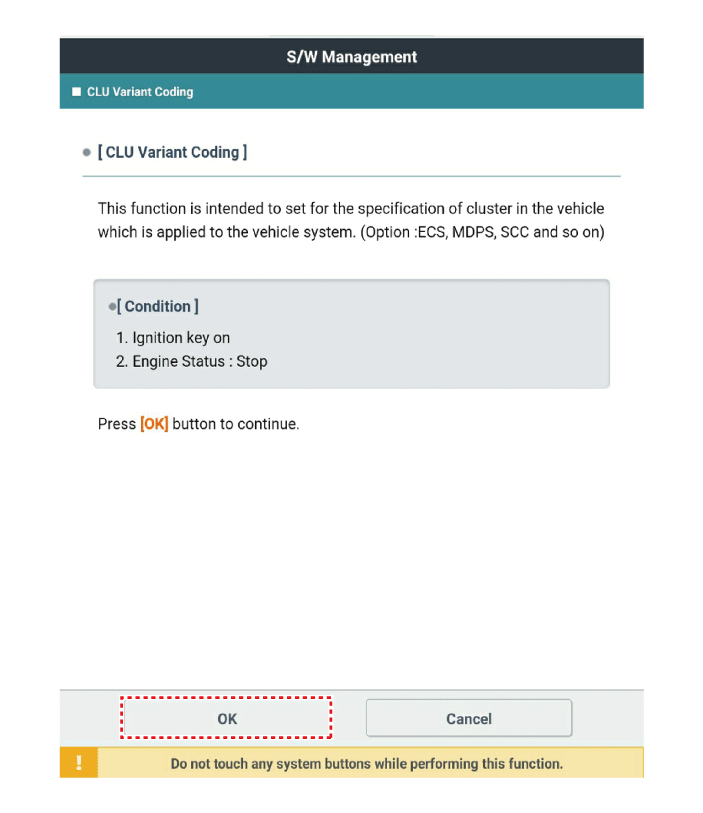

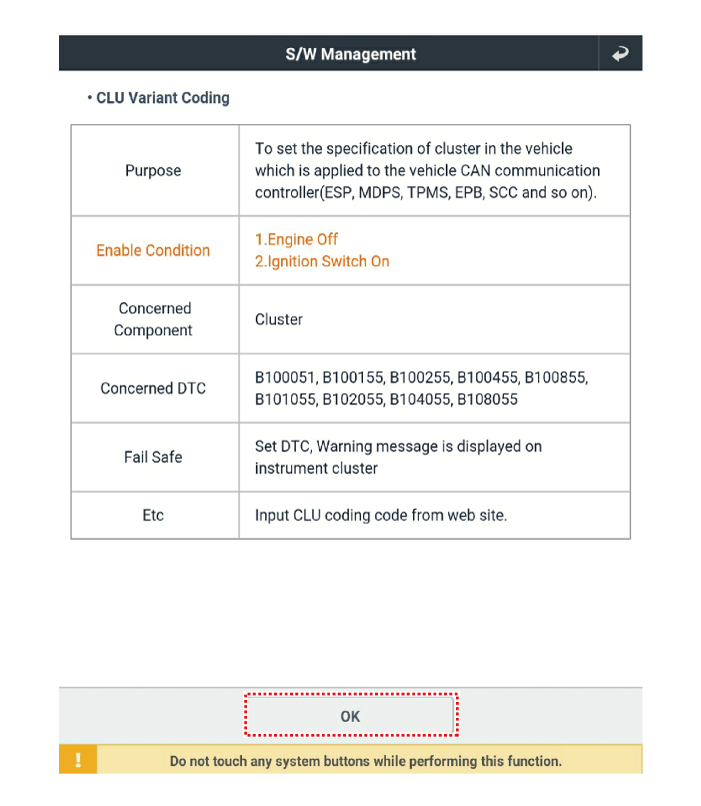

2.	После замены кластера на новый процедура "Вариантное кодирование" должны быть выполнены.

осмотр

Контрольная точка (предупреждающий индикатор)

Информацию о неисправностях и нормальных рабочих условиях см. руководство владельца.

НЕТ	Ссылочный символ	Имя	Цвет	Входной сигнал	Управление сигналом	Контрольно-пропускной пункт
1		Сигнал поворота (левый)	Зеленый	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) Многофункциональный переключатель 2) ОИТ 3) Сбой CAN
2		Сигнал поворота (правый)	Зеленый	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) Многофункциональный переключатель 2) ОИТ 3) Сбой CAN
3		Задний фонарь	Зеленый	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) Многофункциональный переключатель 2) ОИТ 3) Сбой CAN
4		Передняя противотуманная фара	Зеленый	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) Многофункциональный переключатель 2) ОИТ 3) Сбой CAN
5		Задний противотуманный фонарь	Желтый	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) Многофункциональный переключатель 2) ОИТ 3) Сбой CAN
6		Дальний свет	Синий	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) Многофункциональный переключатель 2) ОИТ 3) Сбой CAN
7		Ближний свет	Зеленый	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) Многофункциональный переключатель 2) МСБ 3) Сбой CAN
8		Светодиодный налобный фонарь	Желтый	МОЖЕТ	АФС	1) Система АФС 2) Сбой CAN
9		Предупреждение	Желтый	МОЖЕТ	СКДП	1) Система TPMS 2) Сбой CAN
			Желтый	МОЖЕТ	отделение интенсивной терапии	1) Наружная лампа 2) МСБ 3) Сбой CAN
			Желтый	Жесткая связь	Низкая шайба	1) Датчик уровня омывающей жидкости 2) Неисправность проводки
			Желтый	Жесткая связь	Цифровой вход	Напоминание о сервисных проверках
10		Заряд батареи	Красный	Жесткая связь	Генератор	1) Генератор 2) Неисправность проводки 3) Аккумулятор
11		Давление масла	Красный	Жесткая связь	ЕСМ	1) Датчик давления масла 2) Неисправность проводки 3) ЕСМ 4) Сбой CAN
12		Проверь двигатель	Желтый	МОЖЕТ	ЕСМ	1) ЕСМ 2) Сбой CAN
13		Иммобилайзер	Желтый	МОЖЕТ	ИММОБИЛАЙЗЕР СМК	1) Система иммобилайзера 2) МСБ 3) Сбой CAN 4) Жесткая проводка
14		Ручной тормоз Тормозная жидкость ЭБД ЭПБ исполнительный вице-президент	Красный	МОЖЕТ	отделение интенсивной терапии (Шлюз) ЭБД ЭПБ исполнительный вице-президент АБС ТКС	1) МСБ 2) Система АБС 3) Система ЭПБ 4) Сбой CAN 5) Выключатель стояночного тормоза 6) Датчик рычага тормозного масла
15		АБС	Желтый	МОЖЕТ	АБС	1) Система АБС 2) Сбой CAN
16		ESC	Желтый	МОЖЕТ	ТКС	1) Система АБС 2) Сбой CAN
17		ESC выкл.	Желтый	МОЖЕТ	ТКС	1) Система АБС 2) Сбой CAN
18		ЭПБ	Желтый	МОЖЕТ	ЭПБ	1) Система ЭПБ 2) Сбой CAN
19		Автоудержание	Белый Желтый Зеленый	МОЖЕТ	VDC	1) Система ТКС 2) Сбой CAN
20		Ремень безопасности	Красный	МОЖЕТ	отделение интенсивной терапии (Шлюз)	1) ОИТ 2) Сбой CAN
21		Воздушная подушка	Красный	МОЖЕТ	SRSCM	1) Система SRSCM 2) Сбой CAN
22		прибыль на акцию (МДПС)	Красный	МОЖЕТ	МДПС	1) Система единиц MDPS 2) Двигатель МДПС 3) Сбой CAN
23		HDA	Белый Зеленый	МОЖЕТ	МФЦ	1) Система HDA 2) Сбой CAN
24		СКДП	Желтый	МОЖЕТ	СКДП	1) Система TPMS 2) Датчик TPMS 3) Сбой CAN
25		ЛКА	Белый Желтый Зеленый	МОЖЕТ	ЛКА	1) Система ЛКА 2) Сбой CAN
26		Предупреждение о топливе	Желтый	Прямой (Миком)	Отправитель топлива	1) Отказ топливного датчика 2) Неисправность проводки
27		ЭКО	Зеленый	Жесткая связь	ЭКО-режим	1) Переключатель режима вождения 2) Система ЭБУ 3) Система ТКУ
28		СПОРТ	Желтый	Жесткая связь	Режим СПОРТ	1) Переключатель режима вождения 2) Система ЭБУ 3) Система ТКУ
29		КРУИЗ	Зеленый	МОЖЕТ	ЕСМ	1) ЕСМ 2) Сбой CAN
30		FCA	Желтый	МОЖЕТ	МФЦ ССС	1) Система МФЦ 2) Сбой SCC 3 Сбой CAN
31		АВТО СТОП	Зеленый Желтый	МОЖЕТ	ЕСМ	1) Система ЭБУ 2) Сбой CAN

КПП (датчик)

НЕТ	Имя	Входной сигнал	Управление сигналом (Блок/датчик)	Контрольно-пропускной пункт
1	Спидометр	C-CAN	АБС/ESC	1) Отказ линии CAN
3	Тахометр	C-CAN	скорая помощь	1) Отказ линии CAN
4	Температура охлаждающей воды	C-CAN	скорая помощь	1) Отказ линии CAN
5	Топливо	Жесткий провод	Отправитель топлива	1) Неисправность датчика уровня топлива
5	Топливо	Жесткий провод	Отправитель топлива	2) Неисправность проводки
6	Индикатор рычага переключения передач	C-CAN	ТКУ	1) Отказ линии CAN

Диагностика с помощью КДС

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.	Выберите «Модель автомобиля» и «Кластерный модуль (CLU)» для проверки. заказать проверку автомобиля тестером

3.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих кластерному модулю (CLU) можно проверить.

4.	Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка срабатывания»

Поиск неисправностей

Элемент ошибки

Симптом отказа

Пункты проверки

Подробные проверки

Соответствующие части/
Компоненты

Экранный дисплей

ЖК-экран не включается

1)	Соединительные приспособления

2)	Компоненты

1)	Проверьте крепления разъема

2)	Проверьте проводку B+, IGN и GND.

3)	Проверьте компоненты

Разъемы, проводка, предохранители, приборная панель

Предупреждающий свет

Неисправность контрольной лампы подушки безопасности

1)	Соединительные приспособления

C-CAN

3)	Компоненты

1)	Проверить подушку безопасности + сигнал (разъемы)

2)	Проверьте сигнал C-CAN

Разъемы ACU, проводка, предохранители, приборная панель

Преобразование режима

Неисправность встроенного режима вождения

1)	Соединительные приспособления

2)	Выключатель

3)	Компоненты

1)	Проверьте вход переключателя (разъем)

2)	Проверьте входной сигнал переключателя (обрыв или короткое замыкание)

3)	Проверьте преобразование с помощью компонента панели мониторинга

Разъем переключателя, проводка приборной панели

Освещение

Яркость внутреннего освещения не регулируется.

1)	Соединительные приспособления

2)	Выключатель

3)	Компоненты

1)	Проверьте, достигает ли входной сигнал выключателя света разъем

2)	Проверьте сигналы ILL- и DETENT

3)	Проверьте вход сигнала TAIL+

Разъем переключателя, проводка приборной панели

Предупреждающий звук

Нет сигнализации на приборной панели

1)	Соединительные приспособления

2)	Автомобильные динамики

3)	Компоненты

1)	Проверьте выходной разъем динамика

2)	Проверьте автомобильные динамики

Разъемы динамиков, проводка приборной панели

Индикатор топлива

Неверная индикация указателя уровня топлива

1)	Соединительные приспособления

2)	Датчик топлива

3)	Компоненты

1)	Проверьте вход топлива и разъемы GND. (обрыв, короткое замыкание или значения входного сопротивления)

2)	Проверить датчик топлива

Разъем датчика уровня топлива, проводка приборной панели
