Kia Optima: Система камеры переднего вида / Блок камеры переднего вида

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Усовершенствованная система помощи водителю (ADAS) / Система камеры переднего вида / Блок камеры переднего вида

Принципиальные диаграммы

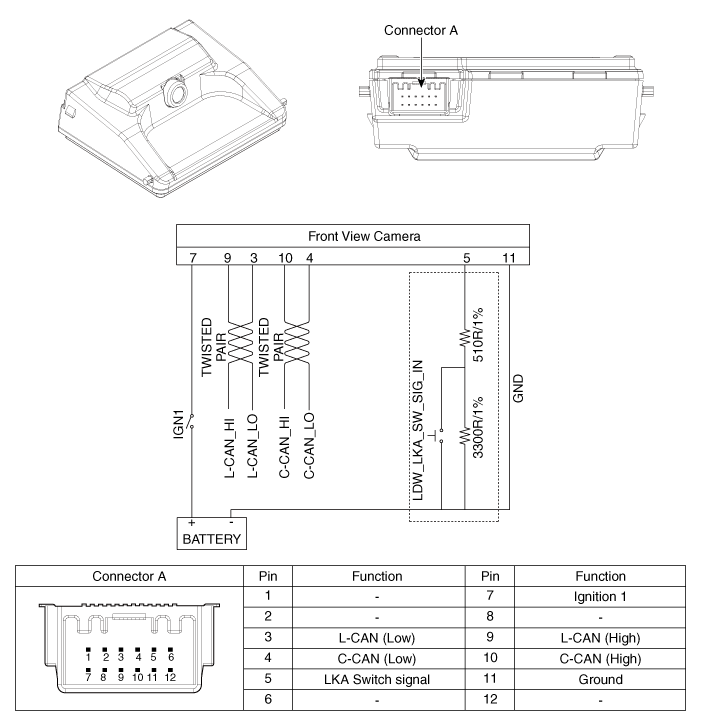

Принципиальная электрическая схема

Процедуры ремонта

осмотр

В электрической системе тела неисправность можно быстро диагностировать с помощью Диагностическая система Киа (KDS).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

Удаление

Вы должны прочитать информацию о спецификации для камеры переднего вида который устанавливается в транспортном средстве перед его заменой на новый передний вид камера.

(1)	Подключите беспроводной адаптер VCI-II к разъему канала передачи данных. (DLC) на нижней панели аварийной панели со стороны водителя и включите KDS.

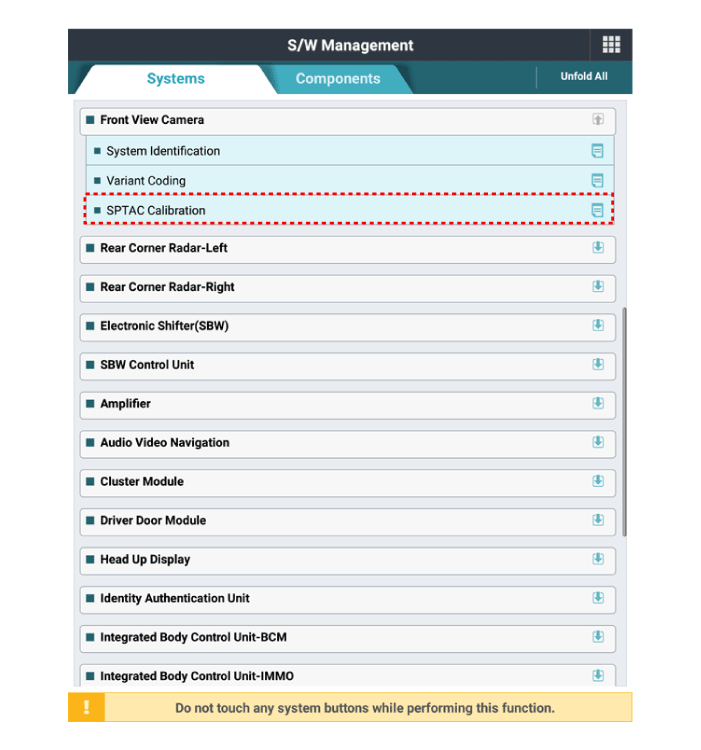

(2)	Выберите «Управление ПО» и «Модель автомобиля».

(3)	Выберите «Камера переднего вида» и «Идентификация системы».

2.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

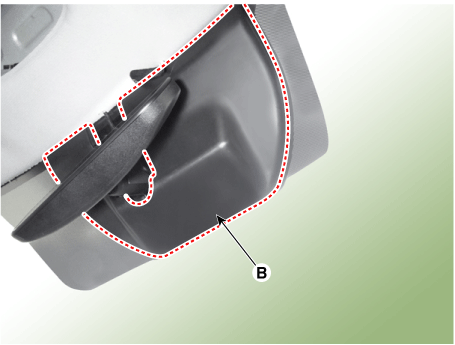

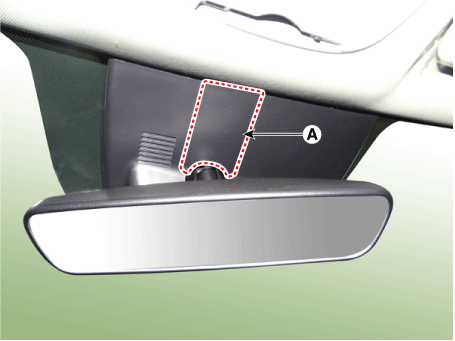

3.	Снимите крышку внутреннего зеркала заднего вида (А) и крышку блока (В).

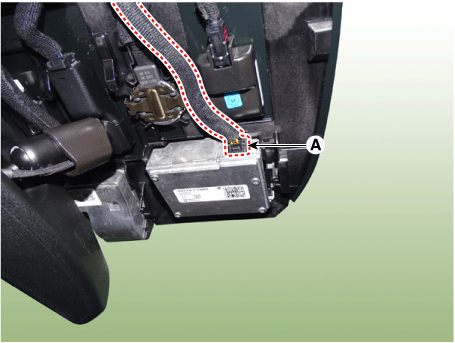

4.	Отсоедините разъем камеры переднего вида (А).

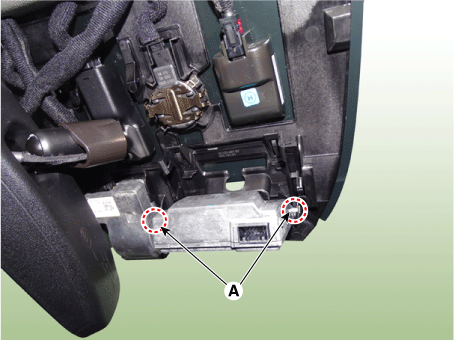

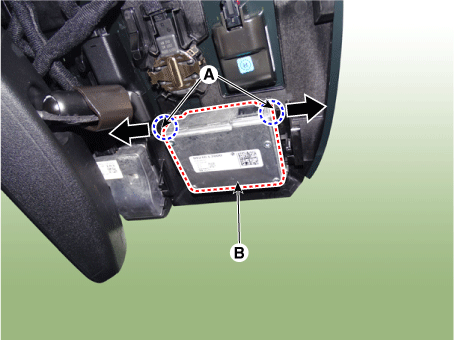

Разъедините неподвижные точки (А) сцепки, снимите камеру переднего вида (Б).

При отделении фиксированных точек (A) будьте осторожны, чтобы не повредить это.

Монтаж

Установите в порядке, обратном снятию.

•	Совместите контрольную точку с точкой выравнивания (A) и настроить камеру переднего вида.

•	Полная сборка, так что вы можете услышать "щелкающий" звук при сборке.

2.	При замене камеры переднего вида на новую выполните «Вариант Кодирование» с помощью KDS.

3.	Выполните калибровку блока камеры переднего вида. (См. Блок камеры переднего вида — «Регулировка»)

Корректирование

Выполните калибровку камеры в следующем случае.

•	Если камера переднего вида заменена на новую.

•	Если камера переднего вида снята и установлена.

•	Если деформирована муфта камеры переднего вида лобового стекла.

•	Если меняли лобовое стекло.

•	При появлении кода ошибки (Система вне калибровки).

Перед выполнением калибровки камеры проверьте описанную ниже процедуру.

•	Проверьте выравнивание автомобиля и давление в шинах для точной камеры калибровка.

•	Ветровое стекло должно быть чистым и свободным от грязи или предметов.

Целевая точка обслуживания Процедура автоматической калибровки (SPTAC)

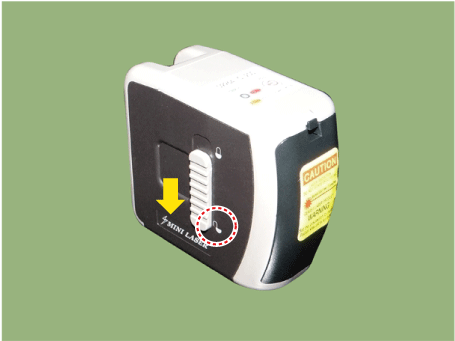

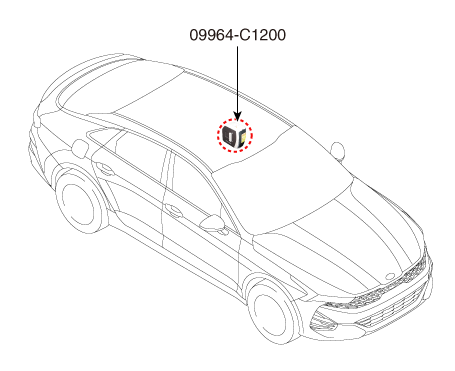

1.	Установите SST (09964-C1200) в центре крыши над кузовом автомобиля. переднее ветровое стекло.

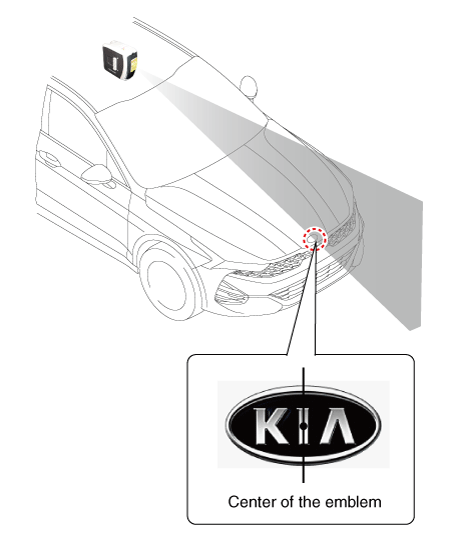

Пусть лазер освещает, начиная с центра крыши и заканчивая проходом. через центр эмблемы.

Лазер уровня должен быть установлен на «ВКЛ.», а удерживание (блокировка) функция не используется.

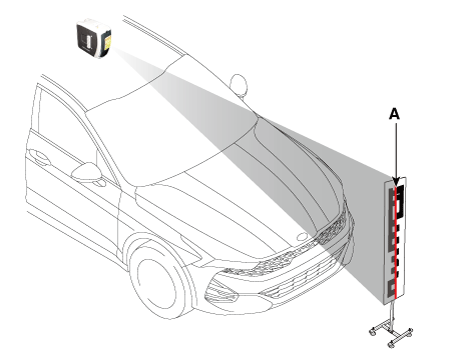

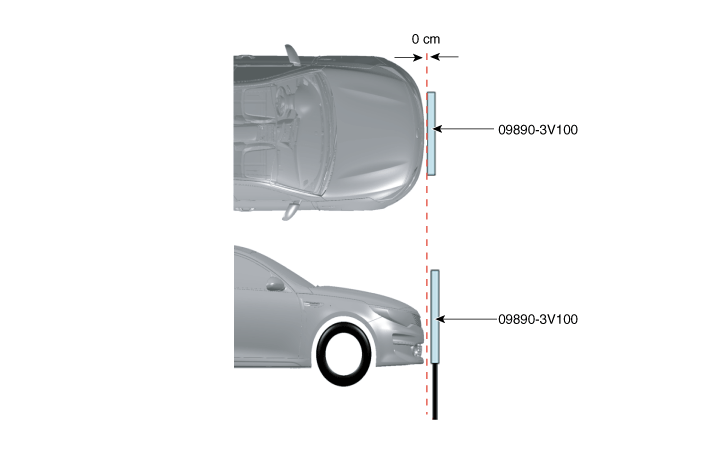

3.	Поместите калибровочную мишень (09890-3V100) так, чтобы она прилегала на 0 см к передней части бампера. [Макс. допуск: 5 см (1,97 дюйма)]

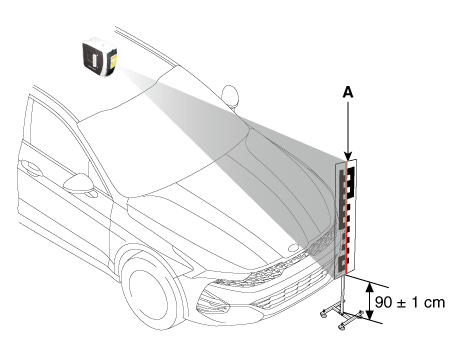

Установите высоту цели калибровки на 90 ± 1 см (35,43 ± 0,39 дюйма) от на землю и совместите центр калибровочной мишени с центральной линией (A) лазерного луча.

Мишень размещается вдоль продольной оси автомобиля (осевой линии). в пределах ± 3 см (± 1,18 дюйма) от центра мишени.

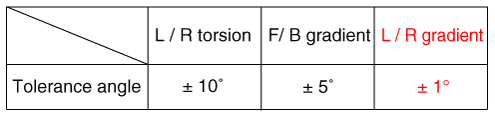

•	Горизонтальная плоскость транспортного средства должна быть полностью параллельна до целевой горизонтальной плоскости (± 1 градус).

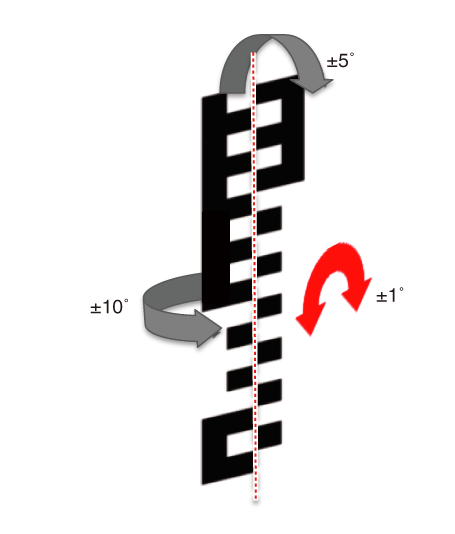

•	Совместите калибровочную мишень (09890-3V100) с до угла допуска ниже.

•	Область монтажа не должна иметь штриховок или текста. разметки рядом с целью.

•	Цель должна быть хорошо освещена для оптимальной работы с использованием неизменяющееся освещение. Не должно быть непрерывного тени отбрасывают на цель.

•	Свет должен быть направлен на переднюю часть мишени. и фронт цели должен быть ярче, чем цель тыл и цель.

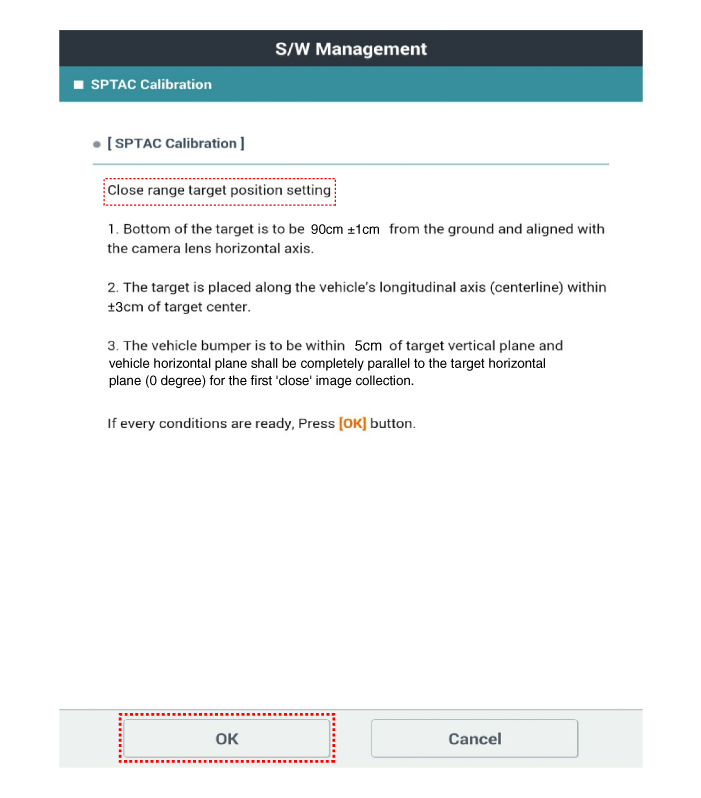

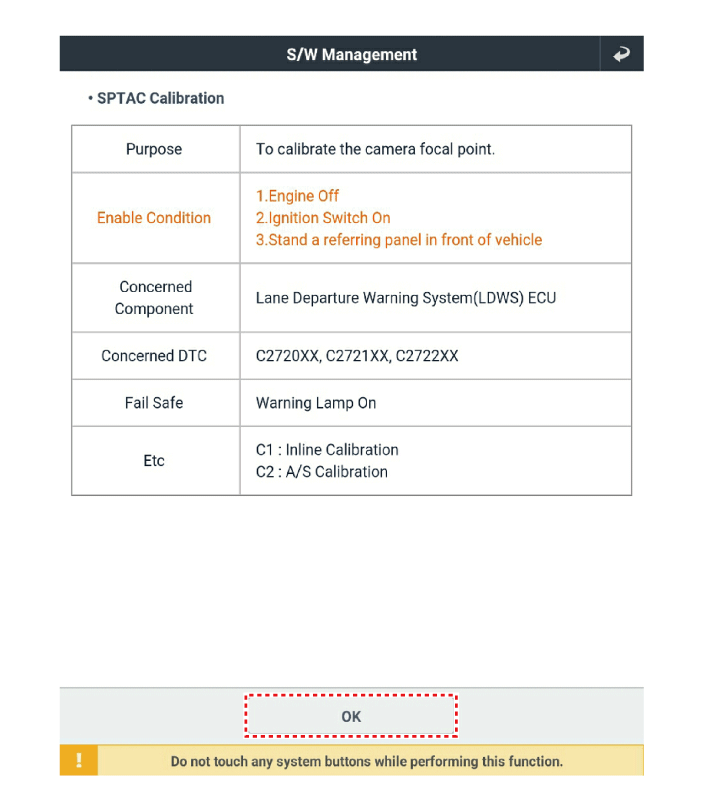

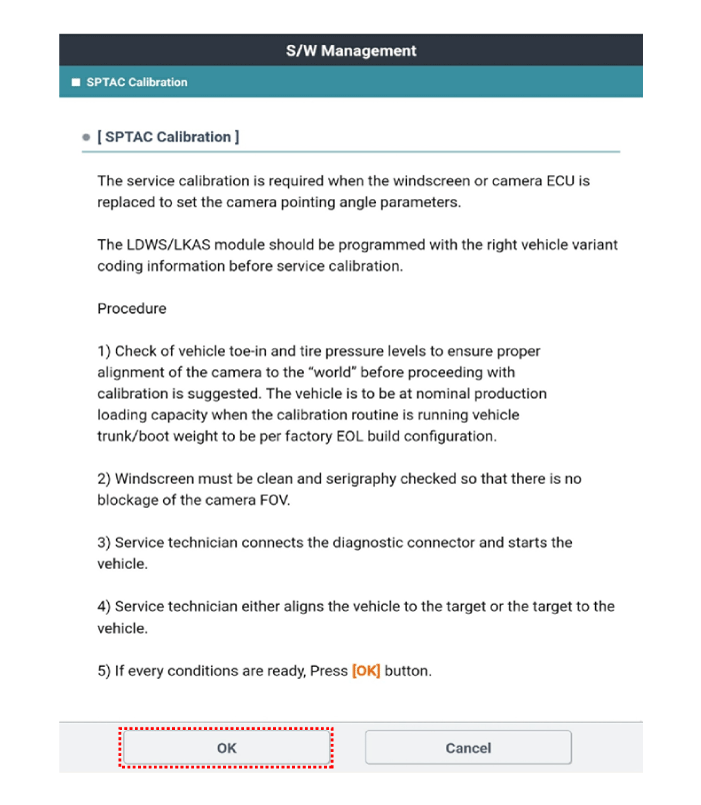

5.	Выполните «Калибровку SPTAC» с помощью KDS.

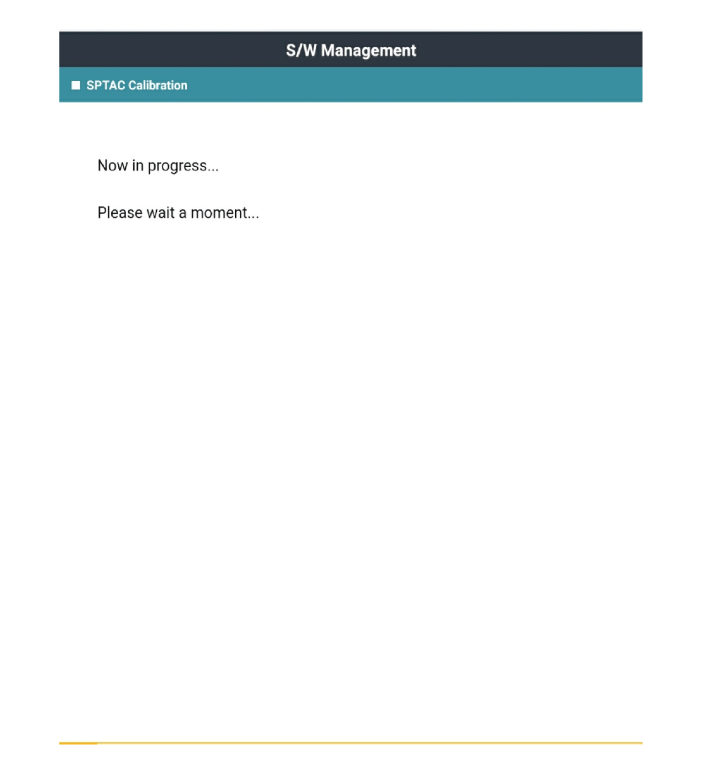

6.	Выполните калибровку на коротком расстоянии, выбрав сообщение «ОК». на KDS после проверки местоположения цели калибровки.

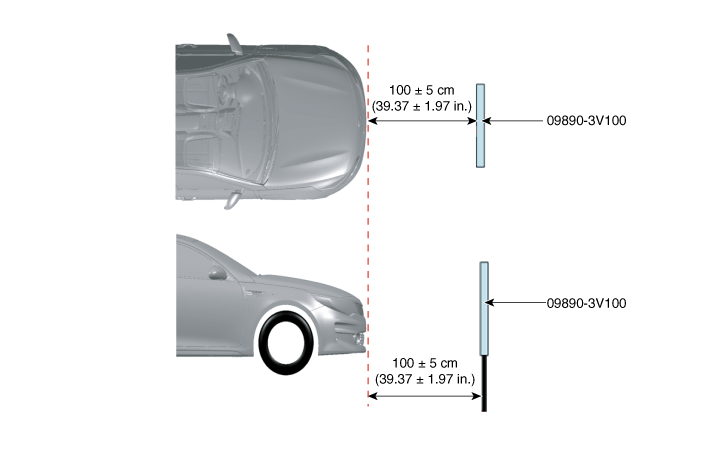

7.	Переместите калибровочную мишень (09890-3V100) на 100 см (39,37 дюйма) от бампер. [Макс. допуск: ± 5 см (± 1,97 дюйма)]

•	Горизонтальная плоскость транспортного средства должна быть полностью параллельна до целевой горизонтальной плоскости (± 1 градус).

•	Совместите калибровочную мишень (09890-3V100) с к нижнему углу допуска.

•	Область монтажа не должна иметь штриховок или текста. разметки рядом с целью.

•	Цель должна быть хорошо освещена для оптимальной работы с использованием неизменяющееся освещение. Не должно быть непрерывного тени отбрасывают на цель.

•	Свет должен быть направлен на переднюю часть мишени. и фронт цели должен быть ярче, чем цель тыл и цель.

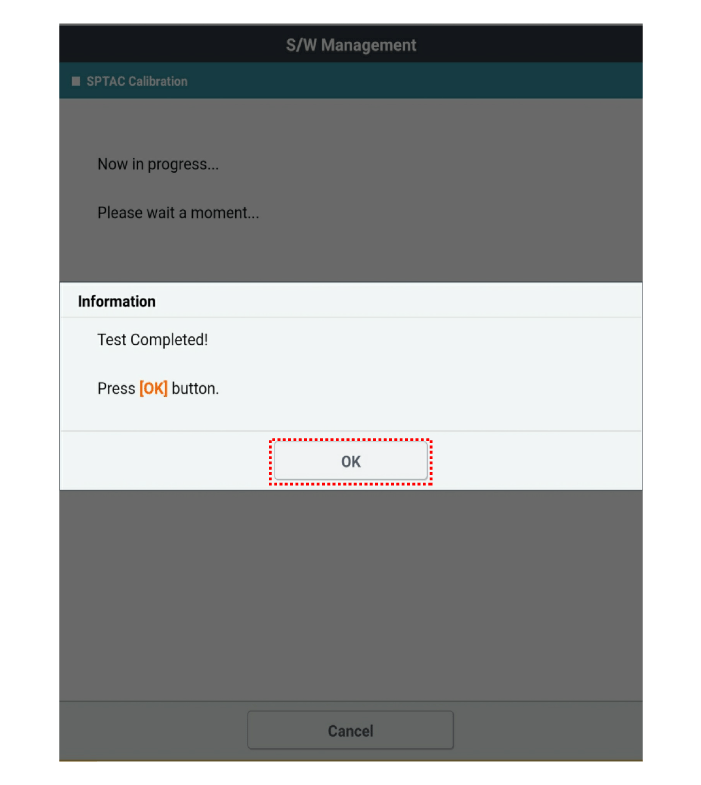

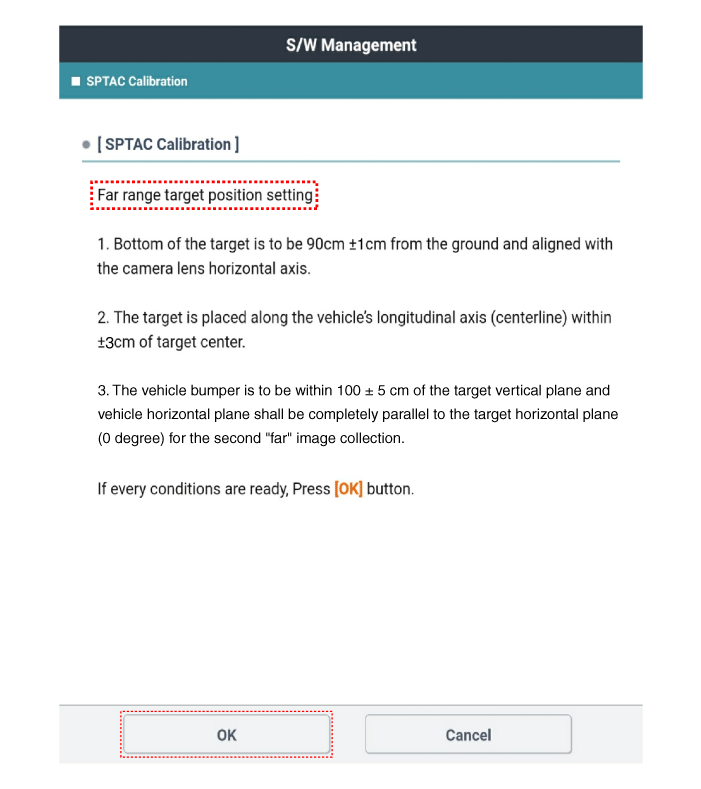

9.	Выполните дальнюю калибровку, выбрав сообщение «ОК» на KDS после проверки положения цели калибровки.

10.	Сотрите диагностические коды неисправностей (DTC) с помощью KDS.

11.	Проверьте код неисправности и контрольную лампу.

Система камеры переднего вида

Компоненты и расположение компонентов Расположение компонентов 1. Камера переднего вида 2. Головное устройство АВН 3. Кластер 4. Переключатель LFA,SCC ON/OFF (дистанционный переключатель управления)...

Переключатель включения/выключения системы удержания в полосе движения (LKA)

Принципиальные диаграммы Разъем и функция терминала Процедуры ремонта осмотр 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. ...
