Kia Optima: Тормозная система / Суппорт переднего тормоза

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Тормозная система / Тормозная система / Передний тормозной суппорт

Компоненты и расположение компонентов

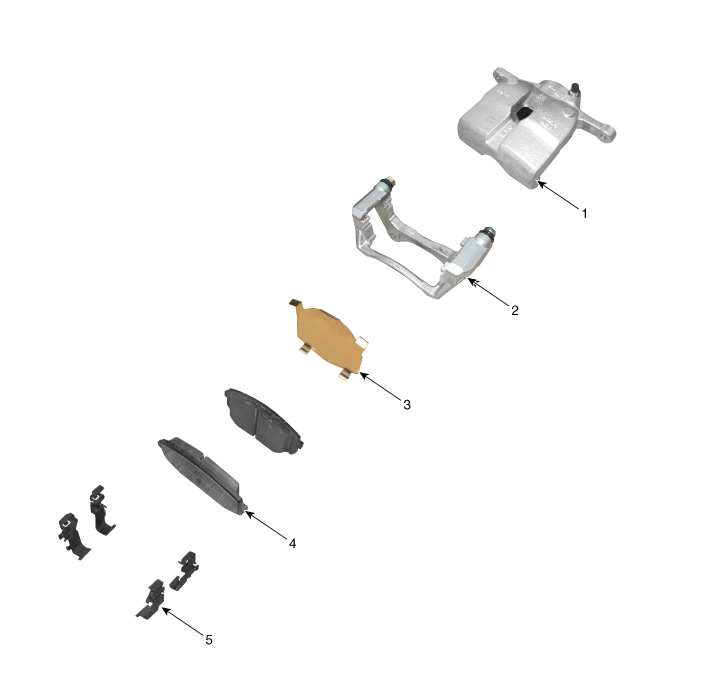

Компоненты

1. Корпус суппорта
2. Держатель суппорта

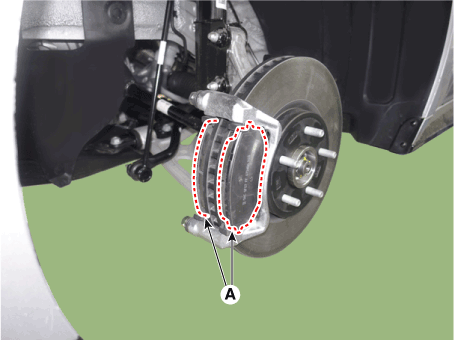

3. Внутренняя прокладка колодки

4. Тормозная колодка
5. Фиксатор колодки

Процедуры ремонта

Удаление

1.	Отсоедините клемму (-) аккумуляторной батареи.

2.	Снимите переднее колесо и шину. (См. Система подвески — «Колесо»)

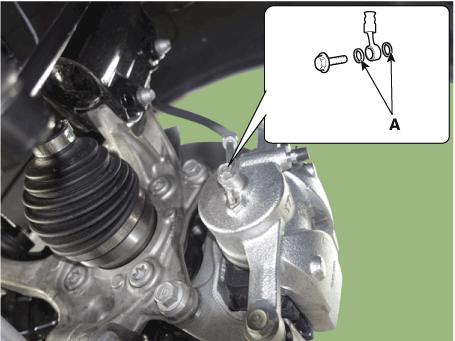

Снимите шланг после ослабления болта тормозного шланга (А) на суппорте.

Момент затяжки:

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

Шайба тормозного шланга (А) должна быть новой.

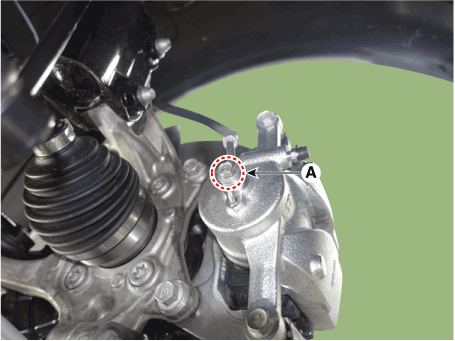

Снимите корпус суппорта (А), ослабив болт направляющей штанги.

Момент затяжки:

21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт-фут)

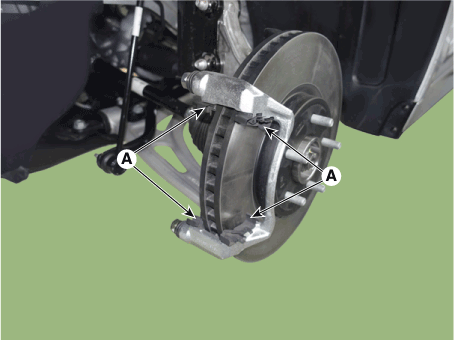

5.	Снимите фиксатор колодки (А).

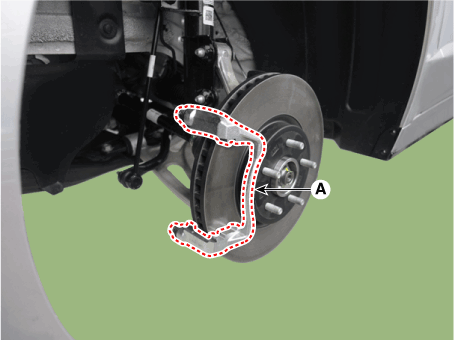

6.	Снимите держатель суппорта (А), ослабив болты крепления суппорта.

Снимите держатель суппорта (А), ослабив болты крепления суппорта.

Момент затяжки:

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

Болты крепления суппорта должны быть новыми.

Монтаж

1.	Установите в порядке, обратном снятию.

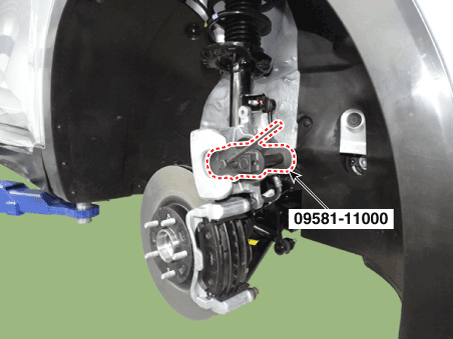

Используйте SST (09581-11000) при установке узла тормозного суппорта.

•	Осторожно нажмите на нее, чтобы не повредить вход поршня.

•	Убедитесь, что поршень не мешает при сборке корпус суппорта к держателю.

3.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)

4.	Проверьте утечку тормозного масла и состояние педали.
