Kia Optima: Гидравлическая система / жидкости

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Автоматическая трансмиссия / Гидравлическая система / Жидкость

Процедуры ремонта

осмотр

Автоматическая коробка передач Проверка уровня жидкости (ATF)

При проверке уровня ATF следите за тем, чтобы посторонние вещества не попали внутрь. (как пыль) попасть через заливное отверстие.

1.	Снимите выключатель блокировки. (См. раздел «Система управления автоматической коробкой передач — «Выключатель ингибитора»).

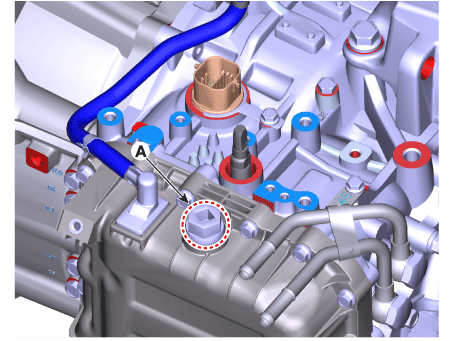

2.	Залейте 0,7 литра ATF SP-IV через заливное отверстие ATF после снятия. болт с проушиной (А).

Запустите двигатель, чтобы прогреть ATF.

Не нажимайте на тормоз и акселератор одновременно, чтобы прогреть долить АТФ.

4.	С помощью KDS убедитесь, что температура ATF находится в пределах от 50°C до 60°С (122-140°F).

Медленно перемещайте рычаг переключения передач из положения «P» в положение «D», а затем обратно в положение «P». Повторить эту последовательность два раза, а затем переместите рычаг переключения передач в положение «P».

Удерживать на каждом скоростном положении более 2 сек.

6.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

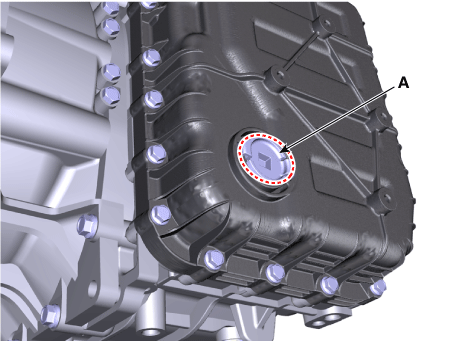

Поднимите автомобиль и снимите пробку уровня ATF (A) с корпуса клапана. крышка.

При снятии пробки уровня ATF держите автомобиль на горизонтальной земля.

Проверьте уровень АТФ.

В норме: ATF вытекает тонкой масляной струйкой.

Чрезмерное (ненормальное): вытекает более 0,9 л ATF за 2 минут.

Недостаточный (ненормальный): поток жидкости отсутствует.

Если уровень ATF слишком высокий или низкий, следуйте инструкциям ниже.

•	Чрезмерное: Сливать до тех пор, пока ATF не будет вытекать жидким маслом. транслировать.

•	Недостаточно: добавляйте до тех пор, пока ATF не будет вытекать жидким маслом. транслировать.

Установите пробку уровня ATF (А).

Имеющееся уплотнительное кольцо пробки уровня ATF (A) необходимо заменить на новенький. (Не используйте его повторно.)

10.

Опустите автомобиль и установите болт с проушиной (A).

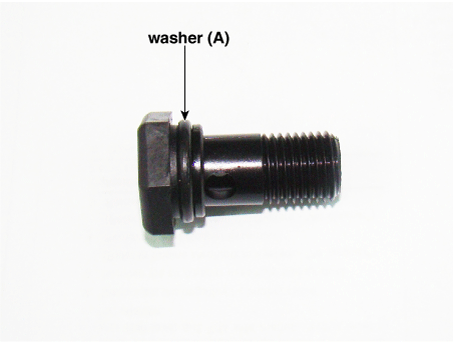

Существующую шайбу болта с проушиной (A) необходимо заменить на новую. (Не используйте его повторно.)

11.	Установите переключатель блокировки. (См. раздел «Система управления автоматической коробкой передач — «Выключатель ингибитора»).

Замена

1.	Снимите нижнюю крышку. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

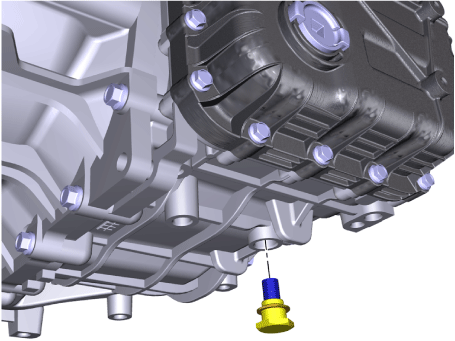

Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем переустановите сливную пробку.

Момент затяжки:

33,3–43,1 Н·м (3,4–4,4 кгс·м, 24,6–31,8 фунт-фут)

Существующая прокладка сливной пробки ATF должна быть заменена новой. один. (Не используйте его повторно.)

3.	Снимите выключатель блокировки. (См. раздел «Система управления автоматической коробкой передач — «Выключатель ингибитора»).

4.	Снимите болт с проушиной (А).

5.	Залейте в автоматическую коробку передач около 5,0 литров ATF SP-IV через заливное отверстие АТФ.

6.	Выполните процедуру проверки уровня ATF. (См. Жидкость — «Проверка»)
