Kia Cee'd: Система контроля давления в шинах / Ресивер TPMS Процедуры ремонта

Руководство по ремонту Kia Cee'd JD. / Подвесная система / Система контроля давления в шинах / Процедуры ремонта приемника TPMS

Замена
Когда приемник впервые поступает на замену:
а.
Это будет в штате Вирджиния.
б.
Он не будет настроен для какой-либо конкретной платформы.
в.
Он не будет иметь запомненных идентификаторов датчиков.
Важно убедиться, что для замены используется правильный приемник. неисправная часть, т.е.
1.
Отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите основную защитную накладку в сборе.
(См. раздел Кузов (внутри и снаружи) — «Главная защитная накладка в сборе»)
3.
Разъем (A) После снятия нового приемника (B) его необходимо заменить.

4.
Установите в порядке, обратном снятию.
5.
Снова подключите аккумулятор и включите зажигание.
6.
После замены ресивера проверьте с помощью устройства самодиагностики (GDS).

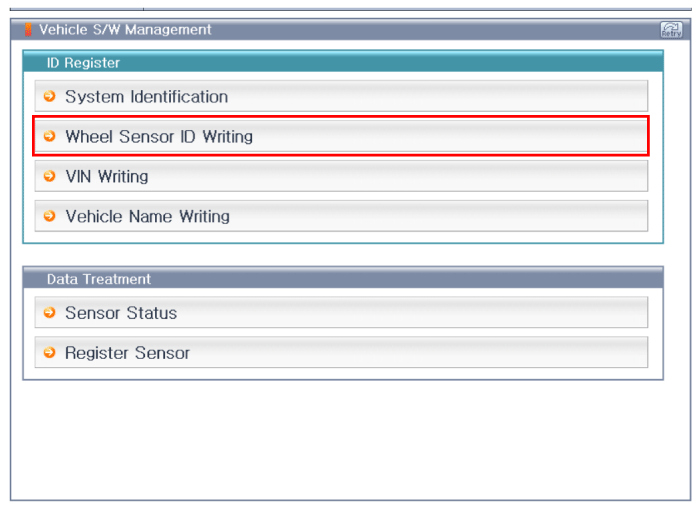

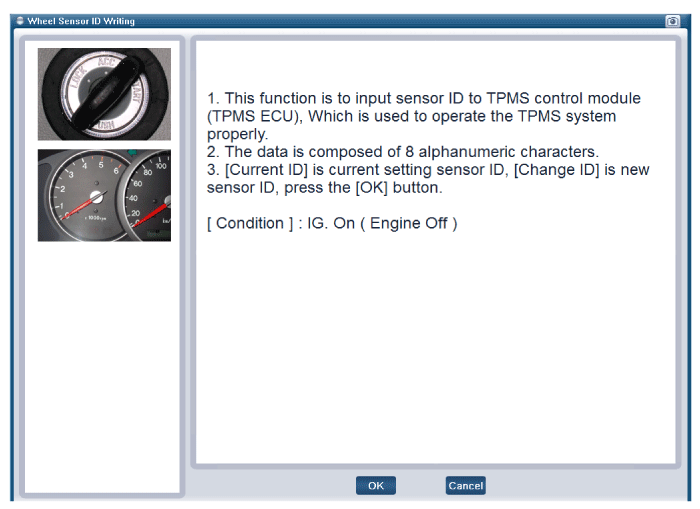

[Инициализация записи идентификатора датчика колеса (беспроводная)]

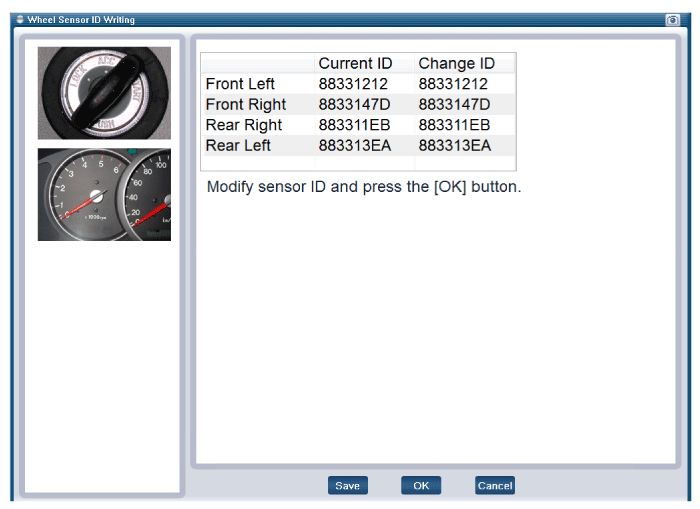

[Запись идентификатора датчика колеса (беспроводная связь) 1]

[Запись идентификатора датчика колеса (беспроводная связь) 2]

Процедура диагностики с помощью диагностический прибор
В качестве руководства по методам диагностики с помощью диагностического устройства основное содержание следующие:
1.
Подключите разъем самодиагностики (16 контактов), расположенный в нижней части драйвера. боковая накладка на устройство самодиагностики, а затем включите самодиагностику устройство после включения ключа.
2.
Выберите «модель автомобиля» и «TPMS» на экране выбора автомобиля GDS, затем выберите ОК.

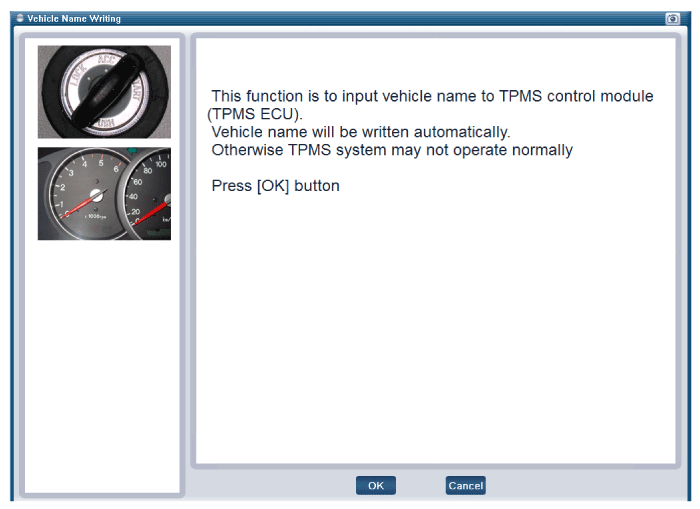

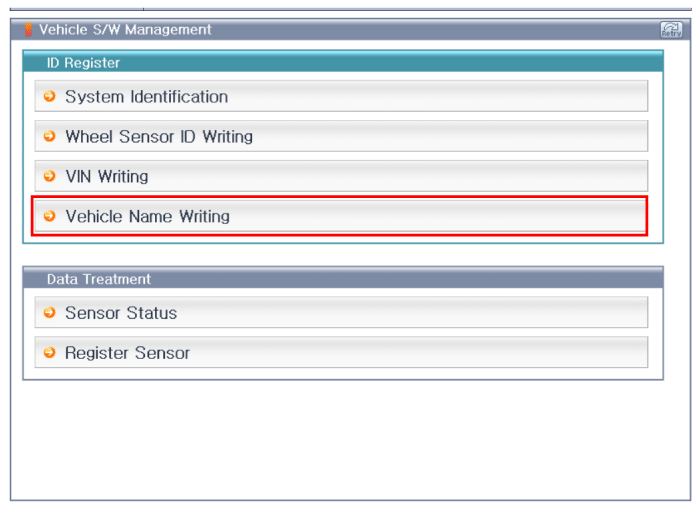

[Инициализация ввода имени транспортного средства]

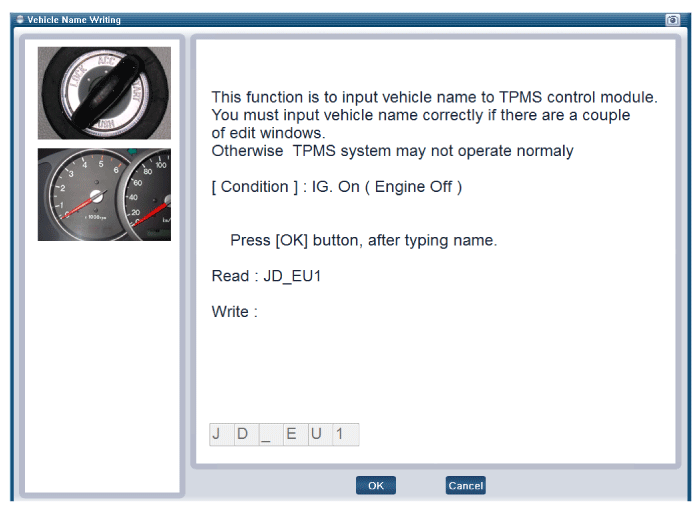

[Написание названия автомобиля 1]

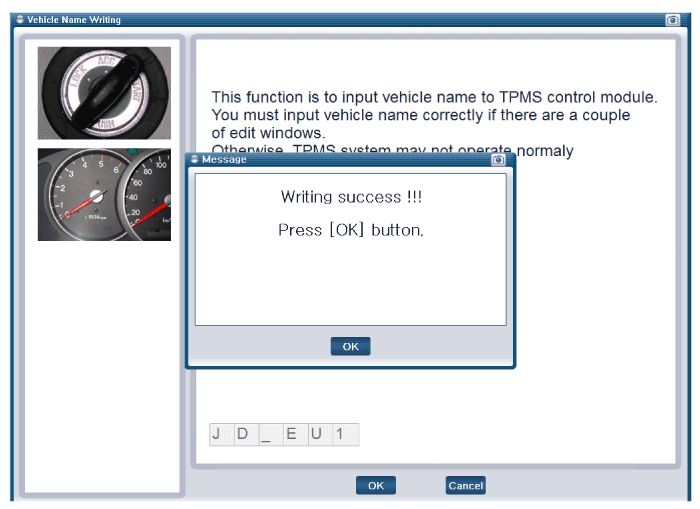

[Написание названия автомобиля 2]

•
Проверьте характеристики автомобиля и выбранного товара вариант, нажмите кнопку OK, и ввод завершен.
•
Когда вы вводите название автомобиля, проверьте размер шины в дюймах и точно введите дюйм в устройство.
•
Общие характеристики и 16-дюймовый топливный бак.

•
Характеристики 15-дюймового топливного бака.

[Написание названия автомобиля 3]

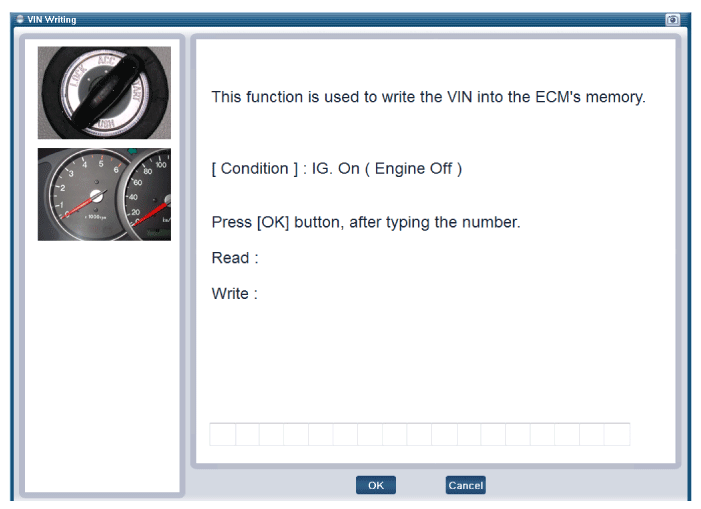

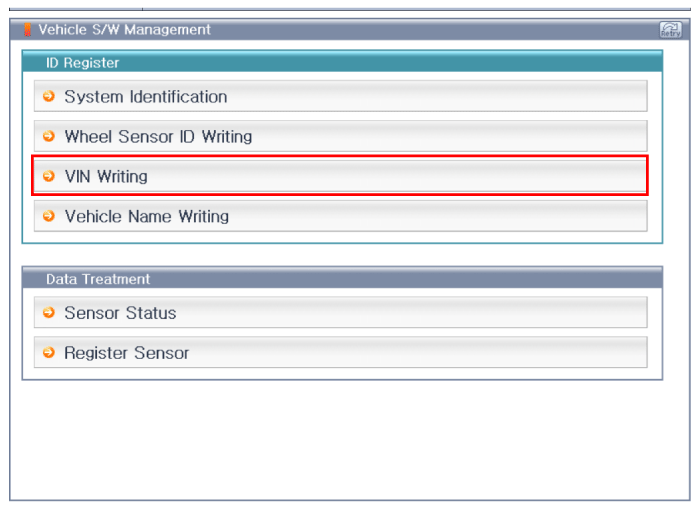

[Инициализация ввода VIN]

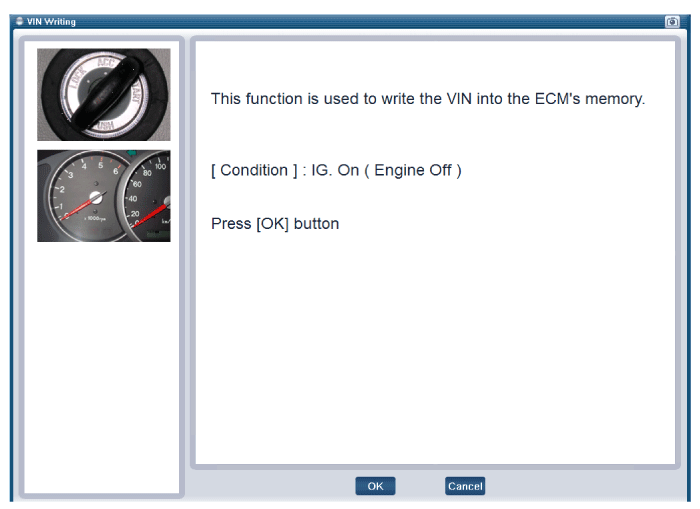

[Написание VIN 1]

[Написание вин-кода 2]

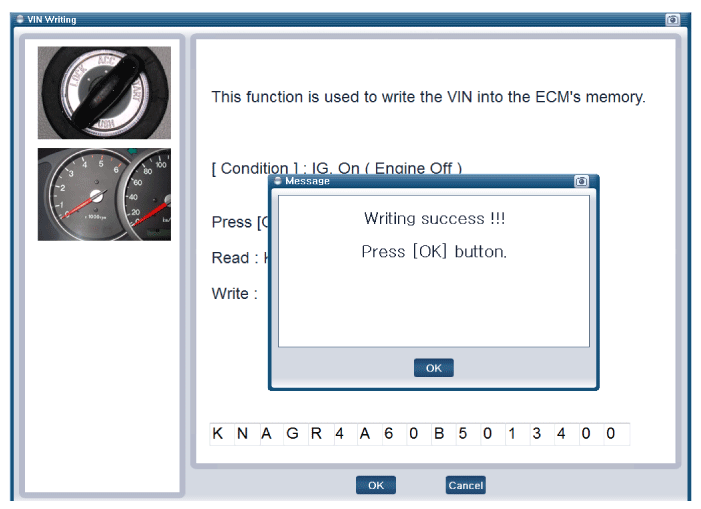

[Написание VIN 3]

Принципиальные схемы приемника TPMS
Схема разъема жгута проводов Номер контакта Описание 1 ЭБУ аккумуляторной батареи 2 Зажигание ...
