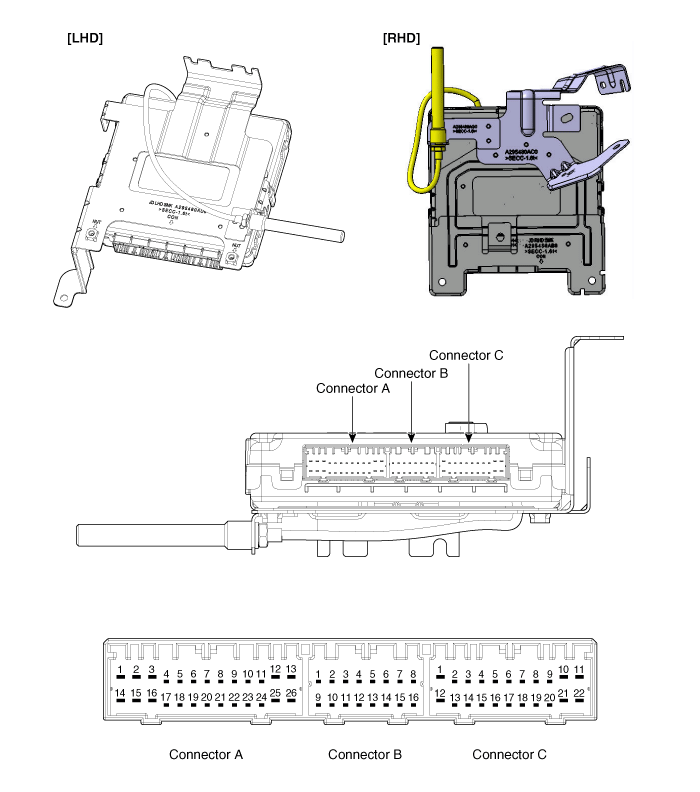

Kia Cee'd: Система смарт-ключа / Блок смарт-ключа Компоненты и расположение компонентов
| Компонент |
|
Нет.
|
Разъем А (26 контактов)
|
Нет.
|
Разъем В (16 контактов)
|
Нет.
|
Разъем С (22 контакта)
|
|
1
|
Нагрузка от батареи
|
1
|
МОЖЕТ Н
|
1
|
Масса подсветки переключателя кнопки «Пуск/Стоп»
|
|
2
|
ESCL земля
|
2
|
МОГУ ЛИ Я
|
2
|
Индикатор иммобилайзера
|
|
3
|
Силовая земля1
|
3
|
-
|
3
|
Индикатор SSB ВЫКЛ.
|
|
4
|
Зажигание1
|
4
|
Предохранитель стоп-сигнала
|
4
|
Питание внутренней антенны №2
|
|
5
|
Реле зажигания 1
|
5
|
Тормозной переключатель
|
5
|
Питание внутренней антенны №1
|
|
6
|
АКК
|
6
|
Питание антенны иммобилайзера
|
6
|
-
|
|
7
|
Зажигание2
|
7
|
ESCL включить
|
7
|
-
|
|
8
|
SSB-переключатель2
|
8
|
Скорость колеса
|
8
|
Питание антенны в багажнике/багажнике
|
|
9
|
-
|
9
|
Кнопка переключения драйвера
|
9
|
Мощность антенны бампера
|
|
10
|
-
|
10
|
разблокировка ESCL
|
10
|
Мощность правой боковой антенны
|
|
11
|
ESCL COM
|
11
|
Внешний зуммер
|
11
|
Мощность левой боковой антенны
|
|
12
|
МОЖЕТ Н
|
12
|
Положение P/переключатель сцепления
|
12
|
Синий светодиод SSB/ зажигание
|
|
13
|
МОГУ ЛИ Я
|
13
|
Начать отзыв
|
13
|
Мощность SSB-подсветки
|
|
14
|
Напряжение батареи ЦП
|
14
|
Масса антенны иммобилайзера
|
14
|
Индикатор отключения
|
|
15
|
ESCL батарея
|
15
|
Диагностика - К
|
15
|
Внутренняя антенна №2 заземление
|
|
16
|
Силовая земля2
|
16
|
Желтый индикатор SSB/ ACC
|
16
|
Внутренняя антенна №1 заземление
|
|
17
|
Реле стартера
|
|
17
|
-
|
|
|
18
|
Реле зажигания2
|
18
|
-
|
||
|
19
|
Реле АСС
|
19
|
Масса антенны в багажнике/багажнике
|
||
|
20
|
-
|
20
|
Масса антенны на бампере
|
||
|
21
|
-
|
21
|
Масса правой боковой антенны
|
||
|
22
|
-
|
22
|
Масса левой боковой антенны
|
||
|
23
|
об/мин
|
|
|||
|
24
|
EMS COM
|
||||
|
25
|
SSB-переключатель1
|
||||
|
26
|
Кнопка переключения помощника
|
||||
