Kia Cee'd: IMS (встроенная память) / Принципиальные схемы
Руководство по ремонту Kia Cee'd JD.
/
Электрическая система кузова
/
IMS (встроенная память)
/ Принципиальные схемы

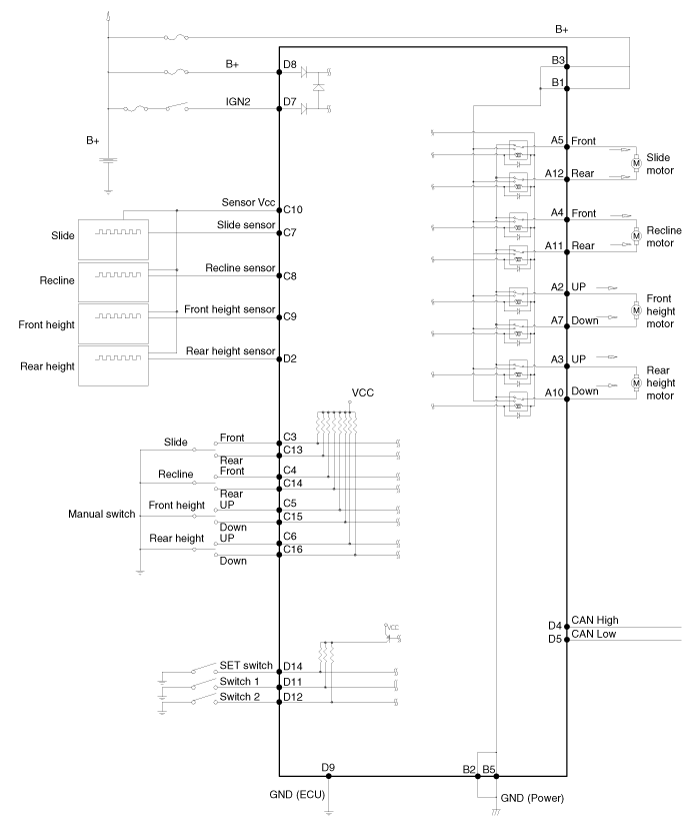

| Принципиальная электрическая схема |
| Спецификация ввода/вывода |

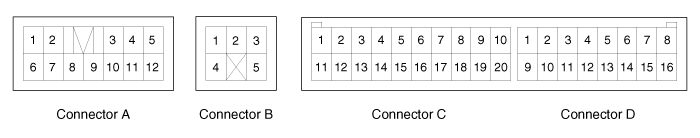

| Расположение контактов разъема |
Информация о входных/выходных контактах IMS
|
Нет
|
Название сигнала
|
ввод/вывод
|
Содержание
|
Примечание
|
|
А1
|
-
|
-
|
-
|
|
|
А2
|
Мотор передней высоты вверх
|
О
|
Выход двигателя передней высоты вверх
|
|
|
А3
|
Задняя высота двигателя вверх
|
О
|
Выход двигателя задней высоты вверх
|
|
|
А4
|
Откиньте переднюю часть двигателя
|
О
|
Передний выход двигателя наклона
|
|
|
А5
|
Скользящий двигатель спереди
|
О
|
Передний выход двигателя скольжения
|
|
|
А6
|
-
|
-
|
-
|
|
|
А7
|
Передний двигатель высоты вниз
|
О
|
Выход двигателя передней высоты вниз
|
|
|
А8
|
-
|
-
|
-
|
|
|
А9
|
-
|
-
|
-
|
|
|
А10
|
Двигатель задней высоты вниз
|
О
|
Нижний выход двигателя задней высоты
|
|
|
А11
|
Откинуть двигатель назад
|
О
|
Задний выход двигателя наклона
|
|
|
А12
|
Задняя часть двигателя скольжения
|
О
|
Задний выход двигателя скольжения
|
|
|
Б1
|
В+(мощность)
|
я
|
Мощность B+ для рабочего двигателя
|
|
|
Би 2
|
Земля (питание)
|
я
|
Питание GND для рабочего двигателя
|
|
|
Б3
|
В+(мощность)
|
я
|
Мощность B+ для рабочего двигателя
|
|
|
В4
|
Земля (питание)
|
я
|
Питание GND для рабочего двигателя
|
|
|
В5
|
В+(мощность)
|
я
|
Мощность B+ для рабочего двигателя
|
|
|
С1
|
-
|
-
|
-
|
|
|
С2
|
-
|
-
|
-
|
|
|
С3
|
Переместите передний ручной переключатель
|
я
|
Сдвиньте вход ручного переключателя на передней панели
|
Вкл.: Земля
|
|
С4
|
Ручной переключатель наклона вперед
|
я
|
Вход ручного переключателя наклона передней части
|
Вкл.: Земля
|
|
С5
|
Передний ручной переключатель высоты вверх
|
я
|
Вход ручного переключателя передней высоты вверх
|
Вкл.: Земля
|
|
С6
|
Задний ручной переключатель высоты вверх
|
я
|
Вход ручного переключателя задней высоты вверх
|
Вкл.: Земля
|
|
С7
|
Датчик двигателя скольжения
|
я
|
Вход датчика двигателя слайдера
|
Импульсный сигнал
|
|
С8
|
Датчик высоты переднего электродвигателя
|
я
|
Датчик входного двигателя передней высоты
|
Импульсный сигнал
|
|
С9
|
Датчик высоты переднего электродвигателя
|
я
|
Вход датчика передней высоты двигателя
|
Импульсный сигнал
|
|
С10
|
Датчик Vcc(сиденье)
|
О
|
VCC для рабочего датчика
|
5В
|
|
С11
|
-
|
-
|
-
|
|
|
С12
|
-
|
-
|
-
|
|
|
С13
|
Сдвиньте задний ручной переключатель
|
я
|
Сдвиньте задний вход ручного переключателя
|
ВКЛ: ЗАЗЕМЛЕНИЕ
|
|
С14
|
Ручной переключатель наклона спинки
|
я
|
Вход ручного переключателя наклона спинки
|
ВКЛ: ЗАЗЕМЛЕНИЕ
|
|
С15
|
Ручной переключатель передней высоты вниз
|
я
|
Вход ручного переключателя передней высоты вниз
|
ВКЛ: ЗАЗЕМЛЕНИЕ
|
|
С16
|
Ручной переключатель задней высоты вниз
|
я
|
Вход ручного переключателя задней высоты вниз
|
ВКЛ: ЗАЗЕМЛЕНИЕ
|
|
С17
|
-
|
-
|
-
|
|
|
С18
|
-
|
-
|
-
|
|
|
С19
|
-
|
-
|
-
|
|
|
С20
|
-
|
-
|
-
|
|
|
Д1
|
-
|
-
|
-
|
|
|
Д2
|
Задний датчик высоты
|
я
|
Задний датчик высоты двигателя
|
Импульсный сигнал
|
|
Д3
|
-
|
-
|
-
|
|
|
Д4
|
CAN Высокий
|
ввод/вывод
|
МОЖЕТ
|
|
|
Д5
|
CAN Низкий
|
ввод/вывод
|
МОЖЕТ
|
|
|
Д6
|
-
|
-
|
-
|
|
|
Д7
|
IGN1
|
я
|
Вход IGN1
|
ЛЕТУЧАЯ МЫШЬ
|
|
Д8
|
B+(ЭБУ)
|
я
|
Вход питания ЭБУ
|
ЛЕТУЧАЯ МЫШЬ
|
|
Д9
|
Земля (ЭБУ)
|
я
|
ЗАЗЕМЛЕНИЕ ЭБУ
|
|
|
Д10
|
-
|
-
|
-
|
|
|
Д11
|
Переключатель1
|
я
|
Вход переключения
|
|
|
Д12
|
Переключатель2
|
я
|
Вход переключения
|
|
|
Д13
|
-
|
-
|
-
|
|
|
Д14
|
переключатель SET
|
я
|
Вход переключения
|
|
|
Д15
|
-
|
-
|
|
|
|
Д16
|
-
|
-
|
|
|
| Система связи |
Компоненты и расположение компонентов
Расположение компонента
1. Блок памяти сиденья (IMS)
2. Переключатель управления IMS
3. Управление сиденьем водителя с электроприводом IMS
...
Описание и работа
Описание

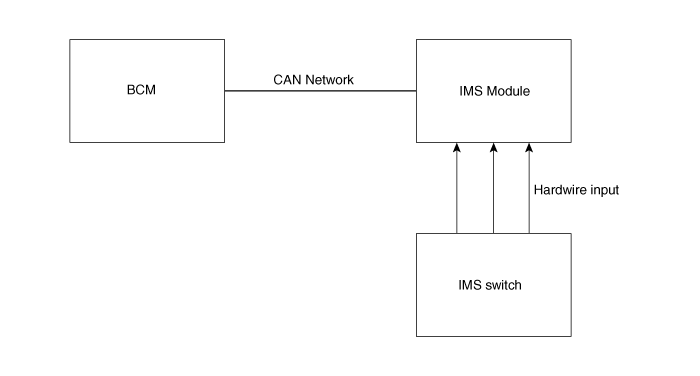

схема системы
Оптимальное положение сиденья, установленное водителем, может быть запомнено в блоке сиденья с электроприводом.
с помощью программного обеспечения IMS, которое позволяет восстановить положение сиденья, установленное ...
Дополнительная информация:
