Kia Cee'd: Обшивка крыши / Обивка крыши в сборе Процедуры ремонта

Руководство по ремонту Kia Cee'd JD. / Кузов (внутри и снаружи) / Отделка крыши / Процедуры ремонта обшивки крыши в сборе

Замена
•
Наденьте перчатки, чтобы защитить руки.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. для защиты от повреждения поверхности.
1.
Снимите заднее сиденье в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Снимите облицовку передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
3.
Снимите верхнюю облицовку стойки поперечного колеса.
(См. Отделка салона — «Отделка центральной стойки»)
4.
Снимите боковую обшивку багажника.
(См. Отделка салона — «Боковая отделка багажника»)
5.
Снимите облицовку задней стойки.
(См. Отделка салона — «Облицовка задней стойки»)
6.
Снимите солнцезащитный козырек и фиксатор.
(См. Отделка крыши - «Солнцезащитный козырек»)
7.
Снимите вспомогательную ручку.
(См. Отделка крыши — «Вспомогательная ручка»)
8.
Снимите лампу верхней консоли.
9.
Снимите комнатную лампу. [Общий тип]
10.
Снимите крышку зеркала ECM (B).
11.
Отсоедините разъем зеркала ECM (А).

12.
Снимите крышку датчика автоматического предотвращения запотевания (B).
13.
Отсоедините разъем датчика автоматического предотвращения запотевания (А).

14.
Снимите крышку датчика дождя (В).
15.
Отсоедините разъем датчика дождя (А).

16.
Отсоедините главный разъем обивки крыши (А) и монтажные зажимы в передняя стойка.

17.
Отсоедините разъем антенны на крыше (А) и монтажные зажимы в передняя стойка.

18.
Отсоедините разъем антенны на крыше (А).

19.
Отсоедините разъем электродвигателя панорамной крыши (А).

20.

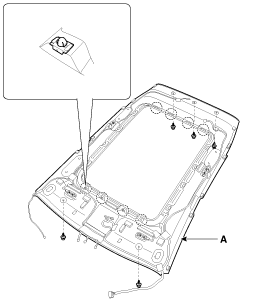

Отсоедините зажимы, затем снимите обивку крыши в сборе (А).

21.
Снимите косметический светильник.
22.
Снимите микрофон громкой связи.
23.
Отсоедините жгут проводов обивки крыши (А) от обивки крыши (В).
•
Будьте осторожны, чтобы не повредить жгут проводов отделки крыши. (А) при снятии.

1)
Непрерывно наносите термоклей при установке Жгут проводов обивки крыши (A) на обивке крыши (B) с помощью термоклеевой пистолет.
2)
Поместите противошумную прокладку (C) на обивку крыши (B), чтобы предотвратить шум.
24.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
