Kia Cee'd: Передняя дверь / Процедуры ремонта
Регулировка стекла
|
•
|
Проверьте желоб стеклохода на наличие повреждений или износа и
замените их при необходимости.
|
|
|
1.
|
Снимите обивку передней двери.
(См. Передняя дверь — «Обшивка передней двери»)
|
|
2.
|
Снимите заглушку монтажного отверстия стекла передней двери (В).
|
|
3.
|
Осторожно сдвиньте стекло передней двери (А) до упора крепления стекла.
видны болты, затем ослабьте их.
|
|
4.
|
Убедитесь, что стекло движется плавно.
|
Регулировка дверной защелки
|
•
|
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если
необходимо отрегулировать ответную планку (A): Гайки ответной части зафиксированы.
Боек можно точно отрегулировать вверх или вниз, внутрь или наружу.
|
|
|
1.
|
Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.
|
Момент затяжки :
(B): 16,7 ~ 21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)
|
|
|
2.
|
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок.
Нападающий не будет сильно двигаться, но даст некоторую корректировку.
|
|
3.
|
Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы
убедитесь, что нападающий допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните
винты и перепроверьте.
|
Регулировка положения двери
|
•
|
После установки двери проверьте на заподлицо с корпусом,
затем проверьте равные зазоры между передней, задней и нижней частью,
кромки дверей и кузов. Убедитесь, что дверца и края кузова
параллельны. Перед регулировкой замените крепежные болты.
|
|
|
1.
|
Убедитесь, что края двери и корпуса параллельны.
|
|
2.
|
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
|
|
3.
|

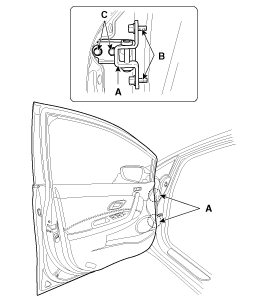

Отрегулируйте на петлях (A):
|
•
|
Слегка ослабьте болты крепления двери и вставьте дверь внутрь.
или наружу до тех пор, пока он не окажется на одном уровне с корпусом.
|
|
•
|
Слегка ослабьте болты крепления петли и переместите дверь
назад или вперед, вверх или вниз по мере необходимости, чтобы выровнять
пробелы.
|
|
•
|
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь.
при регулировке двери.
|
|
Момент затяжки :
(B): 21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)
(C): 33,3 ~ 41,2 Н·м (3,4 ~ 4,2 кгс·м, 24,6 ~ 30,4 фунт-фут)
|
|
|
4.
|
Смажьте шарнирные части указанных петель.
|
|
5.
|
Проверьте наличие утечек воды.
|
Компоненты
1. Обшивка передней двери
2. Крышка ручки передней двери
3. Передняя дверь внутри корпуса ручки
4. Колпачок ручки передней двери
5. Модуль передней двери...
Расположение компонента
1. Обшивка передней двери
...
Компоненты и расположение компонентов
Компоненты обивки передней двери и их расположение
