Эксплуатация и проверка герметичности

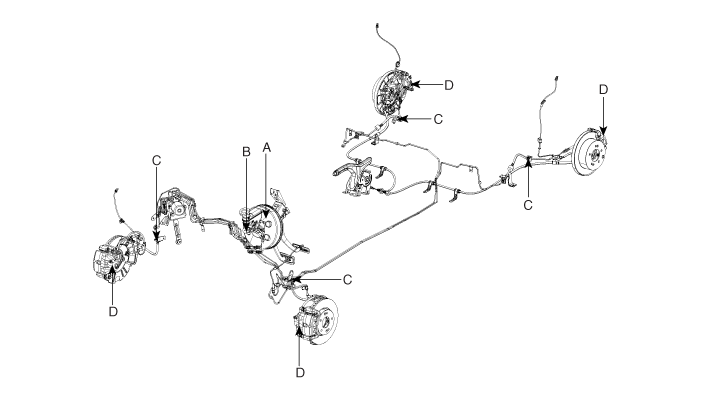

Проверьте все следующие пункты:

Компонент

Процедура

Усилитель тормозов (А)

Проверьте работу тормозов, задействовав тормоза во время пробной поездки. Если тормоза не работают должным образом, проверьте усилитель тормозов. Замените тормоз бустер в сборе, если он не работает должным образом или если есть признаки утечки.

Поршневой стакан и давление
осмотр чашки (B)

•	Проверьте работу тормозов, нажав на тормоза. Ищите повреждения или признаки утечки жидкости. Замените главный цилиндр как сборки, если педаль не работает должным образом или если есть повреждения или признаки утечки жидкости.

•	Проверьте разницу хода педали тормоза между быстрой и медленное торможение. Замените главный цилиндр, если он разница в ходе педали.

Тормозные шланги (С)

Ищите повреждения или признаки утечки жидкости. Замените тормозной шланг на новый, если он поврежден или протекает.

Сальник поршня суппорта и
поршневые сапоги (D)

Проверьте работу тормозов, нажав на тормоза.
Ищите повреждения или признаки утечки жидкости. Если педаль не работает должным образом, тормоза заедают, есть повреждения или следы утечки жидкости, разберите и осмотрите тормозной суппорт. Замена пыльников и уплотнителей на новые всякий раз, когда тормозной суппорт разбирается.

Прокачка тормозной системы

•	Не используйте повторно слитую жидкость.

•	Всегда используйте оригинальную тормозную жидкость DOT3/DOT4. Использование неоригинальной тормозной жидкости DOT3/DOT4 может вызвать коррозию. и сократить срок службы системы.

•	Убедитесь, что грязь или другие посторонние вещества не загрязняют тормозная жидкость.

•	Не проливайте тормозную жидкость на автомобиль, это может повредить краску; если тормозная жидкость попала на краску, немедленно смойте ее с водой.

•	Резервуар на главном цилиндре должен быть на отметке MAX (верхний). отметка уровня в начале процедуры прокачки и проверяется после прокачать каждый тормозной суппорт. Добавляйте жидкость по мере необходимости.

1.	Убедитесь, что тормозная жидкость в бачке находится на уровне MAX (верхний). линия.

2.	Попросите кого-нибудь несколько раз медленно нажать на педаль тормоза, а затем нажмите давление.

3.	Ослабьте винт для прокачки правого заднего тормоза (А), чтобы воздух вышел из система. Затем надежно затяните прокачной винт. Передний дисковый тормоз Задний дисковый тормоз [без EPB] Задний дисковый тормоз [с EPB]

4.	Повторяйте процедуру для колеса в последовательности, показанной ниже, пока воздух не в жидкости больше не появляются пузырьки.

5.	Заполните бачок главного цилиндра до отметки MAX (верхняя) уровня.

Следуйте этой процедуре при первоначальном выпуске воздуха после установки. новый суппорт EPB.

1.	Слабо затяните суппорт на автомобиле, а затем выполните выпуск воздуха. несколько раз так же, как выполняется на общем штангенциркуле. (Для обоих LH/RH)

2.	Снимите суппорт с автомобиля, а затем нажмите педаль тормоза. чтобы поршень выдвинулся (A). (Сделайте две колодки и поршень вступай в контакт. Вы можете вставить блок с толщиной диска около 5 мм между колодками.)

3.	Переместите суппорт так, чтобы прокачной винт (A) был направлен вниз, и затем нажмите на педаль тормоза, чтобы выпустить тормозное масло. (2 - 3 раза)

4.	Переместите суппорт так, чтобы прокачной винт (A) был направлен вверх, как показано на рисунке. на диаграмме.

5.	Откройте прокачной винт из этого положения и нажмите педаль тормоза, чтобы выпускать больше масла и воздуха. (более 5 раз)

6.	Вставьте поршень и установите суппорт на автомобиль. Затем повторите шаги 2 - 5 для штангенциркуля на противоположной стороне. Затем установите оба суппорта на автомобиль.

7.	Несколько раз сильно нажмите на педаль тормоза, а затем ослабьте прокачку. винт для выпуска масла под высоким давлением. Затем быстро затянуть кровотечение винт. (примерно 3 раза) Завершите процедуру. (Для обоих LH/RH)

Прокачка тормозной системы

Эта процедура должна выполняться для обеспечения адекватного выпуска воздуха и наполнения блока ESC, тормозных магистралей и главного цилиндра тормозной жидкостью.

Снимите крышку бачка и наполните бачок тормозной жидкостью.

Если на какой-либо окрашенной поверхности есть тормозная жидкость, промойте ее. немедленно.

При сбросе давления не нажимайте педаль тормоза.

Рекомендуемая жидкость........ DOT3 или DOT4

2.	Подсоедините прозрачную пластиковую трубку к штуцеру прокачки колесного цилиндра и вставьте другой конец трубки в наполовину заполненную прозрачную пластиковую бутылку.

3.	Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью. панель.

Выберите и действуйте в соответствии с инструкциями на экране GDS.

Вы должны соблюдать максимальное время работы двигателя ABS с ГРС для предотвращения возгорания мотопомпы.

(1)	Выберите название автомобиля.

(2)	Выберите антиблокировочную тормозную систему.

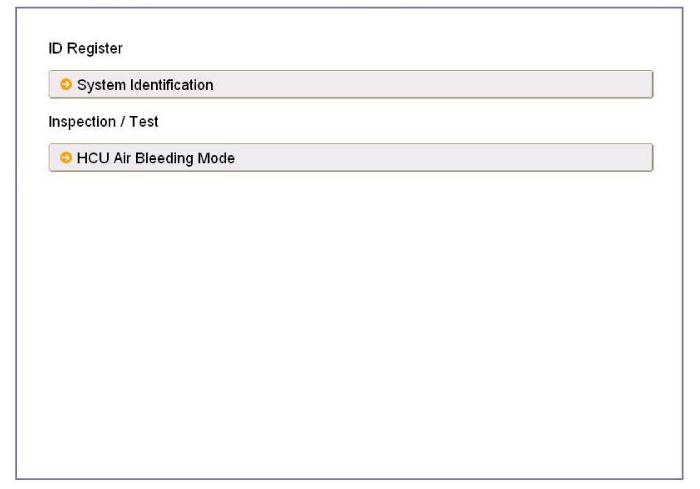

(3)	Выберите режим выпуска воздуха HCU.

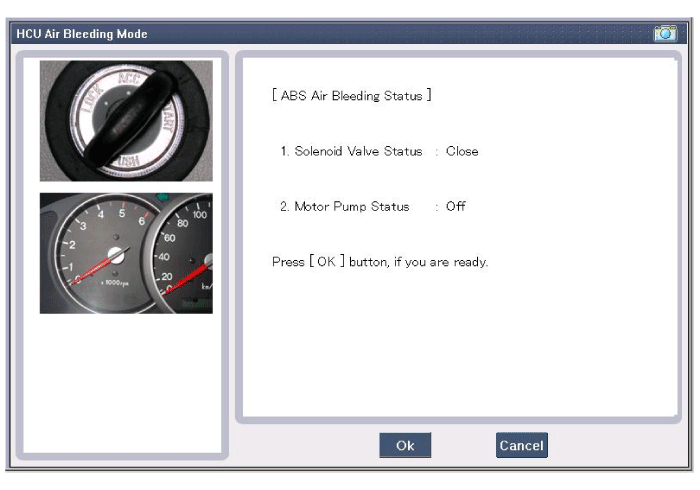

(4)	Нажмите «ОК», чтобы включить мотопомпу и электромагнитный клапан.

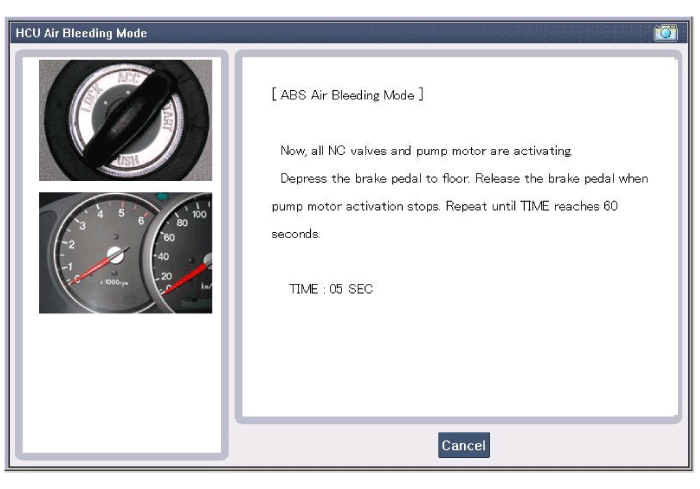

(5)	Подождите 60 сек. перед операцией стравливания воздуха. (В противном случае вы можете повредить двигатель.)

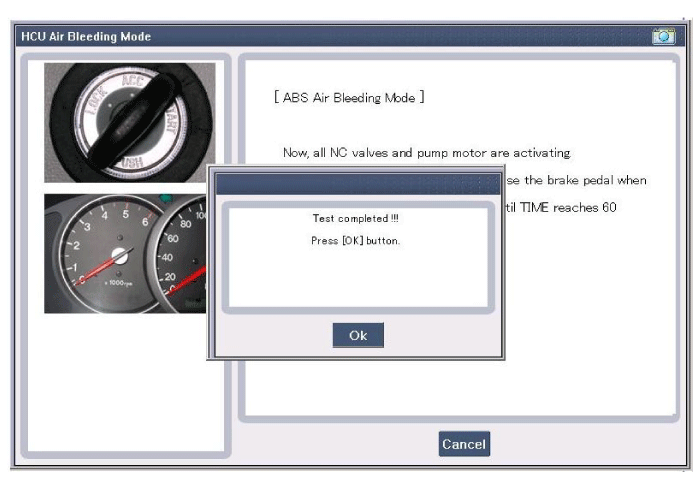

(6)	Выполнить сброс воздуха.

5.	Нажмите на педаль тормоза несколько раз, а затем ослабьте винт для выпуска воздуха. пока жидкость не начнет вытекать без пузырьков. Затем закройте прокачку винт (А). Передний дисковый тормоз Задний дисковый тормоз [без EPB] Задний дисковый тормоз [с EPB]

6.	Повторяйте шаг 5 до тех пор, пока в жидкости не останется пузырьков для каждого колесо.

Затяните винт прокачки.

Момент затяжки стравливающего винта:

7 ~ 13 Н·м (0,7 ~ 1,3 кгс·м, 5,4 ~ 9,5 фунт-фут)

Тормозная система

...

Компоненты усилителя тормозов и их расположение

Компоненты [левостороннее рулевое управление] 1. Усилитель тормозов 2. Главный цилиндр в сборе 3. Уплотнительное кольцо Компоненты [правостороннее рулевое управление] 1. Усилитель тормозов ...
