Kia Cee'd: Задняя дверь / Наружная ручка задней двери Процедуры ремонта

Руководство по ремонту Kia Cee'd JD. / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта наружной ручки задней двери

Замена
[Внешняя ручка задней двери]
1.
Снимите заглушку отверстия (B).
2.
Ослабив крепежный болт, затем снимите заднюю дверь снаружи крышку ручки (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

3.
Снимите наружную ручку задней двери (А), сдвинув ее назад.

4.
Установите в порядке, обратном снятию.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
[Кожух внешней ручки задней двери]
•
Чтобы снять кожух наружной ручки двери, используйте инструменты показано на следующем рисунке

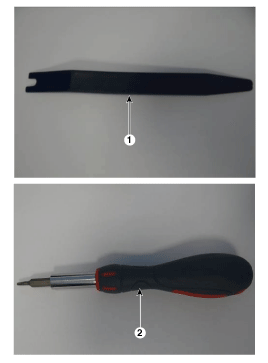

[Схема инструментов]

① Съемник зажимов для обивки
② Отвертка (шестигранная № 6)
1.
Снимите наружную ручку задней двери.
2.
Снимите крепежный винт (А).

3.
Сдвиньте накладку ручки вперед для лучшего доступа (B).

4.
С помощью съемника зажимов для обивки снимите корпус ручки (C).
•
Следите за тем, чтобы не повредить и не поцарапать пластиковые детали или окрашенная поверхность.

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
