Kia Cee'd: Процедуры ремонта стеклоочистителя/омывателя/датчика дождя
Руководство по ремонту Kia Cee'd JD.
/
Электрическая система кузова
/
Стеклоочиститель/омыватель ветрового стекла
/ Процедуры ремонта датчика дождя
| осмотр |
Стеклоочиститель с датчиком дождя
| 1. |
В состоянии IGN2 ON, если вход автоматического переключения (связь LIN) включен, тогда
оба выхода реле стеклоочистителя и реле низкого уровня управляются
входной сигнал датчика дождя.
|
| 2. |
Если переключатель стеклоочистителей был оставлен в автоматическом режиме на автомобиле
выключить зажигание, а затем включить зажигание автомобиля, одиночный
вайп будет выполнен.
|
| 3. |
При обнаружении дождя будет выполняться однократная очистка (Rain
Обнаружен сигнал от датчика дождя), и переключатель стеклоочистителей перемещается в
положение АВТО. Но однократное стирание не будет выполнено, когда стеклоочиститель
переключатель переведен в положение AUTO и поступает сигнал OFF
от датчика дождя. Но если переключатель стеклоочистителей перевести в положение AUTO
впервые после включения зажигания автомобиля,
однократная очистка будет выполняться независимо от наличия сигнала «Обнаружен дождь» или сигнала «ВЫКЛ.».
|
| 4. |
Привод может регулировать работу датчика дождя, регулируя чувствительность
вход. В автоматическом режиме BCM будет выполнять однократную очистку каждый раз.
время, когда чувствительность регулируется вверх до более чувствительной настройки
(вниз более чем на один шаг). Эта однократная очистка будет выполняться только
если от датчика дождя поступает сигнал Rain Detected. Если
регулировка чувствительности регулируется в сторону увеличения более чем на одну чувствительность,
BCM выполнит только одну очистку, если время между
составляет более 2 секунд.
|
| 5. |
Стратегия неисправности датчика дождя
Ошибка датчика дождя 1 — обнаружена внутренняя неисправность
Эта неисправность обнаруживается, когда стеклоочиститель находится в автоматическом режиме и
вход неисправного датчика дождя от датчика дождя имеет скважность соответствующую
до неисправности 1. Задержка подтверждения неисправности составляет 1 секунду.
Когда эта неисправность обнаружена, выходы стеклоочистителя ОТКЛЮЧЕНЫ, и стеклоочиститель
так же будет делать вайп на медленной скорости при переходе с чувствительности
3 на чувствительность 2 (шаги 2–3), чтобы сигнализировать о наличии
эта вина. Если установлена другая чувствительность, стеклоочиститель ничего не сделает.
дополнительная салфетка.
Ошибка датчика дождя 2 - Обнаружена неисправность крепления стекла
Эта неисправность обнаруживается, когда стеклоочиститель находится в автоматическом режиме и
вход неисправного датчика дождя от датчика дождя имеет скважность соответствующую
на Неисправность 2. Задержка подтверждения неисправности составляет 1 с.
Когда эта неисправность обнаружена, выходы стеклоочистителя ОТКЛЮЧЕНЫ, и стеклоочиститель
так же сделаю вайп при переходе с чувствительности 4 на чувствительность
3 (шаги 1-2), чтобы сигнализировать о наличии этой неисправности. Если другой
установлена чувствительность, стеклоочиститель не будет выполнять никаких дополнительных действий.
Ошибка датчика дождя 3 — нет входного сигнала
Эта неисправность обнаруживается, когда стеклоочиститель находится в автоматическом режиме и
вход неисправного датчика дождя от датчика дождя имеет скважность соответствующую
до Неисправности 3 или в случае неисправности скважности входа датчика дождя
составляет 0% или 100%. Задержка подтверждения отказа составляет 1 с.
При обнаружении этой неисправности выходы стеклоочистителей выключаются.
|
| Удаление |
Датчик дождя может не работать должным образом, если он загрязнен. Защитите
поверхность датчика дождя, не снимая крышку до момента установки.
Соединительная площадка на поверхности датчика дождя обладает адгезионной способностью. Брать
осторожность при установке датчика. Если датчик отделен от
ветровое стекло силой, датчик или ветровое стекло могут быть повреждены. Заботиться
при снятии датчика.
|
| 1. |

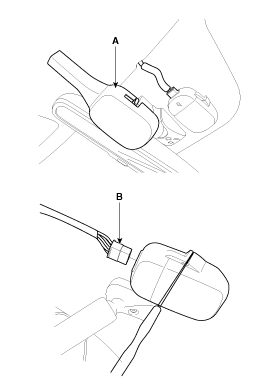

Сначала снимите крышку датчика дождя. Будьте осторожны, чтобы не повредить крышку
защелку, прикладывая чрезмерное усилие. Чтобы снять защелку, потяните в сторону
защелку, используя отверстие в крышке (B) с помощью маленькой (-) отвертки (A).
|
| 2. |
Отсоедините разъем жгута проводов от датчика.
|
| 3. |
Модуль датчика дождя крепится к лобовому стеклу путем замены клея
переднего ветрового стекла снимите модуль датчика дождя с имеющегося
лобовое стекло и установить на новое лобовое стекло.
|
| Монтаж |
|
| 1. |
Прикрепите кронштейн датчика дождя к лобовому стеклу с помощью ленты.
|
| 2. |
Подсоедините разъем датчика дождя, а затем установите крышку датчика.
|
